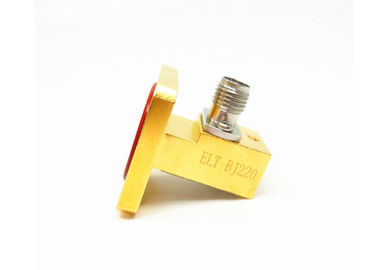

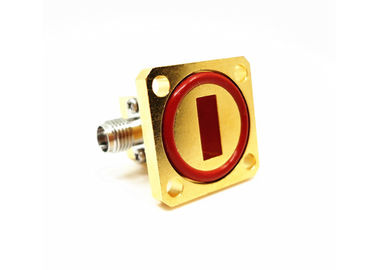

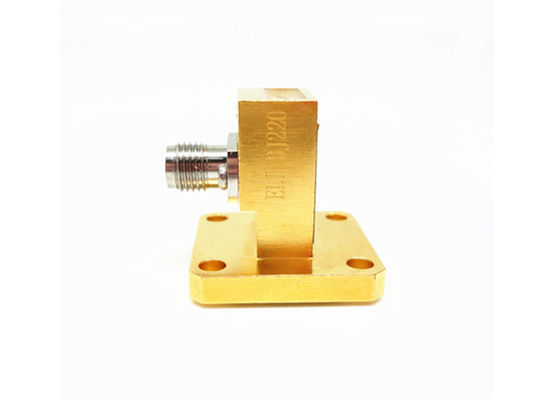

Ürün adı: | Koaksiyel Adaptörlere Dalga Kılavuzu | Malzeme: | pirinç bağlayıcı |
---|---|---|---|
Frekans aralığı: | 17.6-26.7GHz | Bağlayıcı: | 2,92 mm (K tipi) |
VSWE: | 1.25 | İç direnç: | 50 ohm |
Dalga Kılavuzu Boyutu: | WR42 | Vücut sitili: | Dik Açı |
Vurgulamak: | koaksiyel kablo adaptörü,dik açılı koaksiyel adaptör |
Dalga Kılavuzu - Koaksiyel Adaptör tarafından üretilen Xi'an Elite Elektronik Sanayi A.Ş.dik açı ve uç lauch olmak üzere iki yapıya ayrılmıştır.Dalga kılavuzu adaptörlerinin koaksiyel ucu için sağlayabiliriz N tipi, TNC, SMA, 3,5 mm, 2,4 mm, SMP, SSMP ve diğer birçok tür.Frekansları 6,5 GHz ila 50 GHz arasındadır.Dalga kılavuzu modellerimiz BJ84 ila BJ400 (wr112-wr22) aralığındadır.
Ek olarak sunabiliriz özel koaksiyel dalga kılavuzu adaptörleri müşterilerin özel gereksinimlerine uygun olarak.
Şartname:
Ürün adı | Koaksiyel Adaptörlere Dalga Kılavuzu |
Koaksiyel tip | 2,92 mm (K tipi) |
Dalga Kılavuzu Boyutu | WR42 |
Vücut sitili | Dik Açı |
Frekans aralığı | 17.6-26.7GHz |
SMA Empedansı | 50 Ohm |
VSWR | 1.25 |
Katalog- Koaksiyel Adaptörlere Dalga Kılavuzu.pdf
Dalga kılavuzu listesi 2,92 mm (K tipi) Koaksiyel Adaptörler:
Model numarası | Açıklama | Not |

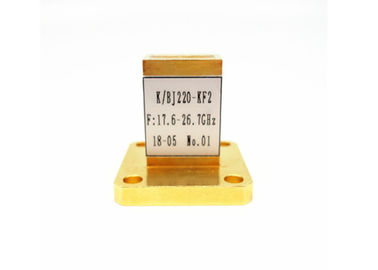

K / BJ220-KF2 | WR42 - K (2,92 mm) dişi dik açı adaptörleri | BJ220 = WR42 |
K / BJ220-KF1 | WR42 - K (2,92 mm) dişi uç başlatma adaptörleri | K = kadın |
K / BJ260-KF | WR34 - K (2,92 mm) dişi dik açı adaptörleri | BJ260 = WR34 |
K / BJ260-KF1 | WR34 - K (2,92 mm) dişi uç başlatma adaptörleri | |
K / BJ320-KF | WR28 - K (2,92 mm) dişi dik açı adaptörleri | BJ320 = WR28 |
K / BJ320-KF1 | WR28 - K (2,92 mm) dişi uç başlatma adaptörleri | |
K / BJ320-JF1 | WR28 - K (2,92 mm) erkek uç başlatma adaptörleri | J = erkek |
K / BJ400-KF1 | WR22 - K (2,92 mm) dişi uç başlatma adaptörleri | BJ400 = WR22 |
K / 24JS18000-KF | WR24JS18000 - K (2,92 mm) dişi uç başlatma adaptörleri |
Dalga kılavuzu Standartlarının çapraz referansları
Çin Standartları | Uluslararası standartlar | Frekans Aralığı (GHz) |
BJ84 | WR112 | 6.57 ~ 9.99 |
BJ100 | WR90 | 8.20 ~ 12.5 |
BJ120 | WR75 | 9,84 ~ 15,0 |
BJ140 | WR62 | 11.9 ~ 18.0 |
BJ180 | WR51 | 14.5 ~ 22.0 |
BJ220 | WR42 | 17.6 ~ 26.7 |
BJ260 | WR34 | 21.7 ~ 33.0 |
BJ320 | WR28 | 26,3 ~ 40,0 |
BJ400 | WR22 | 32.9 ~ 50.1 |
NOT:
10.000'den fazla türüne sahibiz Koaksiyel Adaptörlere Dalga Kılavuzu Seçim için, kullandığınız adaptör bulunamazsa, lütfen detaylarınızla birlikte bizimle iletişime geçin. ODM boyutu memnuniyetle karşılanmaktadır.
