Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|

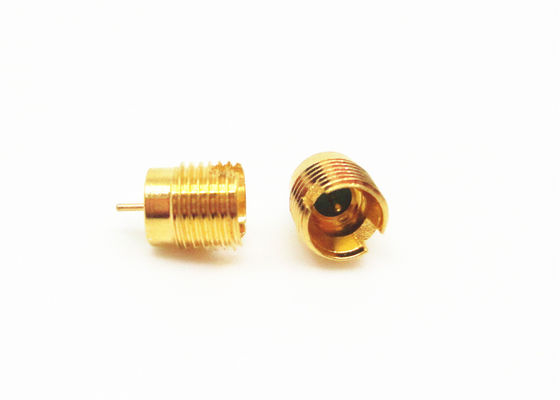

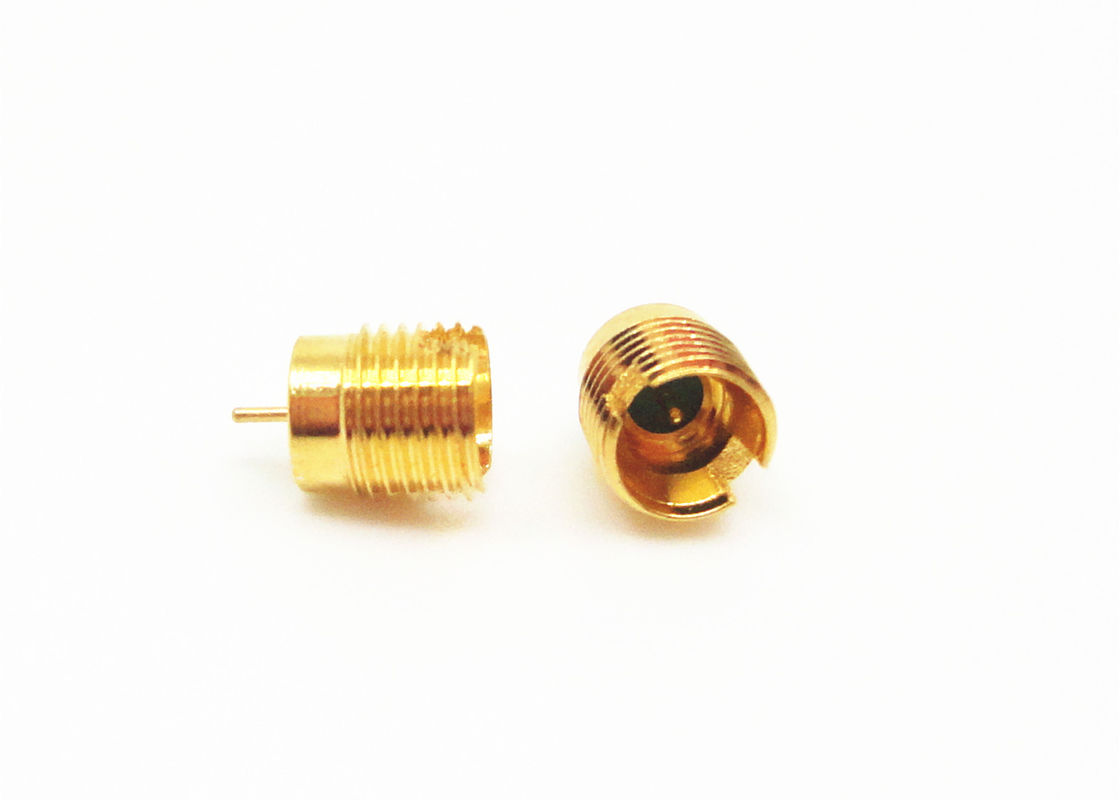

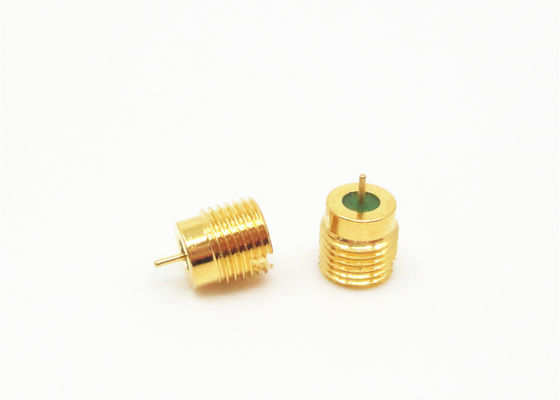

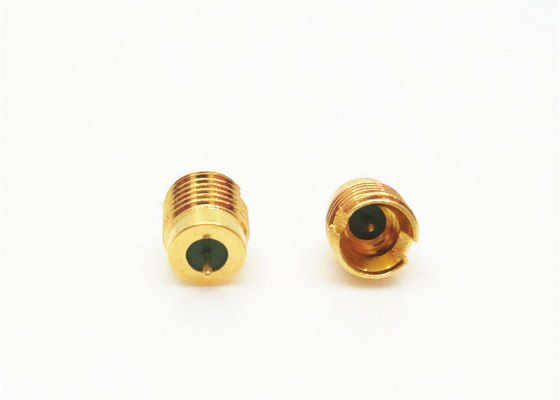

Ürün Mame: | SSMP Hermetik Olarak Sızdırmaz Erkek Konnektör | Cinsiyet: | Erkek |
---|---|---|---|
boday malzemesi: | Kovar 4J29 | Kaplama: | Altın kaplama |
İç direnç: | 50Ω | Frekans aralığı: | DC ~ 40GHz |
Diğer adı: | SMPM Konnektör, Mini SMP Konnektör | Hermecity: | <1.01325 X 10E-08 std.cc/s |
Vurgulamak: | smpm koaksiyel konektör,küçük koaksiyel konektörler |
Mini SMP bağlayıcı da denir SMPM, SSMPkonnektör.Küçük hacimli (SMP ile karşılaştırıldığında), hafif, geniş çalışma geniş bantlı, vb.Modüler yoğun montaj durumu için kartın kart konektörlerine çift kullanımı için başvurun ve fişin iki arayüz formu vardır.tam kilit ve pürüzsüz delik.
Özellikleri:
1. Bu tip SMPM erkek konnektör, ayırma kuvvetleri tercihiniz için tam kilitli veya pürüzsüz delikli tasarımlar olarak sunulabilir.
2. SMPM boyutu SMP tasarımından% 35 daha küçüktür.
3. yaygın telekomünikasyon sistemleri
4. SMPM (SSMP) bir alt minyatür, push-on tarzı mikro arayüz konnektörüdür.
5. 50 GHz'e kadar geniş frekans aralığı ile bu tip RF konektörü
6. esnek ve yarı-sert kablo için Kablo montaj sürümleri malzemeler
Uygulama:
* Havacılık ve Uzay
* Karttan karta bağlantı
* Geniş Bant
* Antenler
* Askeri
* Enstrümantasyon
elektriksel özellikler | |||||
İç direnç | 50Ω | ||||
Frekans aralığı | DC ~ 50GHz | ||||
Nominal Gerilim | 170VRMS * | ||||
Dielektrik Gerilim direnci | 500VRMS * | ||||
Yalıtım direnci | ≥2000MΩ | ||||
Merkez Direnci | Dış iletken | ≤5mΩ | |||
Merkez iletken | ≤30mΩ | ||||
DC ~ 18GHz | 18 ~ 26.5GHz | 26,5 ~ 40GHz | 40 ~ 50GHz | ||
VSWE | ≤1.25 | ≤1.3 | ≤1.4 | ≤1.5 |
Malzeme ve Mekanik Özellikler:
Merkez İletken:
Erkek:Sn-P Bronz / Kovar, Altın kaplama
Kadın:Berilyum bronz, Altın kaplama
Elastik Kontak: Berilyum bronz Altın kaplama
Gövde ve diğer Metal Parçalar: Pirinç / Altın kaplama Kovar
İzolatörler: Cam sinterleme / PTFE / PEI
Ürün Çizim:
İlgili SMP erkek konnektör
1.
Model numarası. | Açıklama | Not |
SSMP (M) -JHD12-Jh | SMPM Mini SMP erkek tam sınırlı yapıştırma yüzeyli sızdırmaz conta | Arayüz derinliği 1.2mm |
2.
Model numarası. | Açıklama | Not |
SSMP (M) -JHD1 | SMPM Mini SMP erkek tam sınırlı yapıştırma yüzeyli sızdırmaz conta | Arayüz derinliği 1.3mm |
SSMP (M) -JHD1-S | SMPM Mini SMP erkek pürüzsüz delik hermetik olarak kapalı konektör |
3.
Model numarası. | Açıklama | Not |
SSMP (M) -JHD42-S | SMPM Mini SMP erkek pürüzsüz delik hermetik olarak kapalı konektör | Arayüz derinliği 1.4mm |
4.
Model numarası. | L | Açıklama | Not |
SSMP (M) -JHD13 | 2.3 | SMPM Mini SMP erkek tam sınırlı hermetik sızdırmaz konektör | Arayüz derinliği 1.7mm |
SSMP (M) -JHD15 | 1.85 | SMPM Mini SMP erkek tam sınırlı hermetik sızdırmaz konektör | |
SSMP (M) -JHD24-S | 0.9 | SSMP erkek pürüzsüz delikli hava geçirmez contalı konnektör | |
SSMP (M) -JHD32 | 6 | SMPM Mini SMP erkek tam sınırlı hermetik sızdırmaz konektör | |
SSMP (M) -JHD43 | 1.7 | SMPM Mini SMP erkek tam sınırlı hermetik sızdırmaz konektör | |
SSMP (M) -JHD88-Jh | 1 | SMPM Mini SMP erkek tam sınırlı yapıştırma yüzeyli sızdırmaz conta |
5.
Model numarası. | Açıklama | Not |
SSMP (M) -JHD36 | SMPM Mini SMP erkek tam sınırlı hermetik sızdırmaz konektör | Arayüz derinliği 2.11mm |
Sertifika:
NOT:
Eğer kullandığınız konektör bulunamadı, detaylarınız için lütfen bizimle iletişime geçin.
