Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün Adı: | RF konektörü | Kaplama: | Altın kaplama |
|---|---|---|---|
| İmpedans: | 50Ω | Sertifika: | CE ROHS |
| Dielektrik: | PTFE | Türü: | RF konektörü |
| Tarzı: | Sağ Açı | Malzeme: | Pirinç |

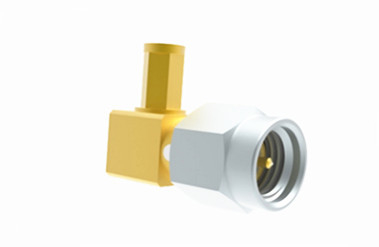

SMA Erkek RF paslanmaz çelik sağ açılı bağlantı
SMA tipi, kompakt bir iplikli birleştirmeye sahip yaygın olarak kullanılan bir çeşit RF koaksiyel konektördür.Bu konektörler geniş frekanslı bant genişliği ile bilinir.WLAN sistemlerinin, kontrol programlarının, mikrodalga cihazlarının RF devrelerinde RF kablolarını veya mikro şerid hatlarını birleştirmek için kullanılırlar.ve dijital iletişim sistemleriYarım sert veya yarı esnek kabloları kullanarak, operasyonel frekans 18 GHz'e kadar ulaşabilir.
Belirleme:
| Arayüz | IEC60169-15 |
| İmpedans | 50Ω |
| Frekans aralığı | DC'den 18GHz'e |
| Ekleme Kaybı | ≤0.30dB |
| VSWR | ≤1.2 ((DC-6GHz) |
| İzolasyon Direnci | ≥5000MΩ |
| İletişim Merkezi Direnişi | ≤3mΩ |
| Dış temas direnci | ≤2mΩ |
| Çiftleşme Döngüleri | ≥ 500 |
| Sıcaklık aralığı | -65-+165°C |
| Dielektrik | PTFE |

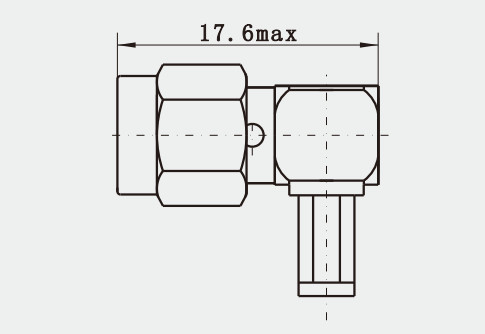

Detaylı çizim
Uygulama:
Mikrodalga İletişim: Geniş bant genişliği özellikleri nedeniyle, SMA konektörleri, sabit sinyal iletimini sağlayan antenler ve alıcılar arasındaki kabloları bağlamak için mikrodalga iletişim sistemlerinde kullanılır.
RF Deneme Ekipmanı: RF test ve ölçüm ekipmanlarında, SMA konektörleri, hassas sinyal analizi için test cihazlarını test edilen cihazlara bağlamak için kullanılır.
Radar Sistemleri: Radar sistemlerinde, SMA konektörleri, radar sinyallerinin iletilmesine yardımcı olan gönderme ve alım modüllerini birbirine bağlamak için kullanılır.
Uydu İletişim: Uydu iletişim yer istasyonlarında, etkili sinyal iletimi için antenleri ve diğer ilgili ekipmanları bağlamak için SMA konektörleri kullanılır.
Ürün Kataloğu:
| RF Adaptörü |
| Koaksiyel Adaptör'e dalga kılavuzu |
| Cam-metal hermetik mühürler |
| J30J Serisi Bağlantısı |
| Mikrodalga döner eklemler |
| RF kabloları |
| SMA/SSMA RF Bağlantısı |
| SMP/SSMP RF Bağlantısı |
| MCX/MMCX RF Bağlantısı |
| TNC RF Bağlantısı |
| N Tipi RF Bağlantısı |
| BNC RF konektörü |
| Millimeter Dalga Bağlantıları (2.4mm, 2.92mm) |
Ayrıca başka SMA RF konektörleri de var:
Not:
10.000'den fazla türümüz var.Adaptör,Eğer kullandığınız konektör bulunmuyorsa, lütfen detaylarınızla bize ulaşın.- Evet..
