| Frequency Range: | DC~40GHz | İmpedans: | 50Ω |
|---|---|---|---|
| Bardak: | 7052 7070 | hermesite: | <1,01325 X 10E-08 std.cc/s |
| Insulation Resistance: | ≥2000MΩ | Medium Pressure: | 500VRMS* |
| Nominal dayanım gerilimi: | 170VRMS* | VSWR: | ≤1.3 |
| Vurgulamak: | 2.79mm RF Koaksiyel Bağlantısı,Paslanmaz Çelik SMP Erkek RF Bağlantısı,Paslanmaz çelik sınırlı durdurucu RF konektörü |
||
SMP Erkek Paslanmaz Çelik Sınırlı Dönüştürme Eğitim Derliği 2.79 RF Bağlantısı
SMP, küçük bir form faktörü, hafif bir yapı, etkileyici sismik performans ve geniş bir operasyon bant genişliği ile övünen kompakt, itmek veya snap-fit RF koaksiyel bir konektördür.30GHz'ye kadar işletim frekanslarını işleyebilir (SMP konektörlerimizle birlikte 40GHz'e bile ulaşabilir)Plug'lar üç farklı arayüz seçeneği sunar: tam çözünürlük, sınırlı çözünürlük ve pürüzsüz boşluk (ki bu da kopuş özelliklerine sahip sürümleri içerir).Kablo monte etme, ve satır içi adaptörler, SMP, yüksek paket yoğunluğunu korurken board-to-board, kör çiftleşme ve raf ve panel uygulamaları için birbirine bağlanma sağlar.Yüksek güvenilirlik ve modül yoğunluklu kurulumlar için uygunluğu, çeşitli kritik uygulamalarda tercih edilen bir seçim haline getirir.
Spesifikasyon
| Elektriksel Özellikler | ||
| İmpedans | 50Ω | |
| Frekans aralığı | DC~40GHz | |
| Adlık Voltaj | 170VRMS* | |
| İzolasyon Direnci | ≥2000MΩ | |
| Dielektrikler Voltaj direnci | 500VRMS* | |
| Merkezi Direniş | Dış iletken | ≤4mΩ |
| Merkezi kondüktör | ≤26mΩ | |
| VSWR | ≤1.3 | |
| Malzeme ve Mekanik Özellikler | ||
| Merkezi Şef | Erkek | Sn-P Bronz, altınla kaplanmış |
| Dişi | Berilyum bronz, altınla kaplanmış | |
| Elastik temas | Berilyum bronz | Altınla kaplanmış |
| Kabuk ve diğer Metal Parçalar | Bakır Paslanmaz çelik | Altın kaplama Pasifleşme |
| İzolatörler | Cam Sinterleme/PTFE/PEI | |
| Hermetik Ürün Sızıntı Hızı | 1.01325×10-3Pa·cm3/s | |

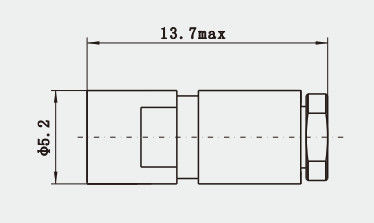

Detaylı çizim
Özellikleri ve Faydaları
| Altınla kaplanmış |
| Alt minyatür |
| DC 40GHz'e |
| Kompakt boyut |
| Basınçlı ya da keskin bağlantı |
| Tam gevşeme, sınırlı gevşeme ve pürüzsüz delik |
| PCB ve kablo montaj konektörü |
| Erkek ve Dişi, Düz ve Sağ Köşe seçeneği |
| Hem esnek hem de yarı sert kablolar için kablo monte sürümleri |
| Normal tip ve hermetik, Flange montaj & Thread-In montaj seçeneği |
Başvurular
Özetle, SMP RF koaksiyel konektörleri, kompakt boyutları, yüksek montaj yoğunluğu yeteneği, geniş bant performansı ve kullanım kolaylığı nedeniyle modern elektronik cihazlarda önemli bir bileşendir.
