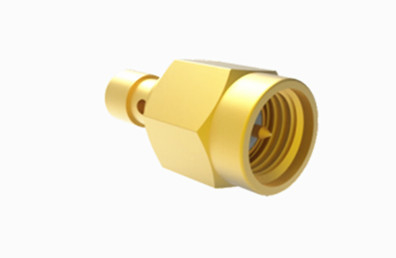

| Ürün: | SMA RF Konektörü | Kaplama: | Altın kaplama |
|---|---|---|---|
| Bağlayıcı Cinsiyeti: | Erkek | İmpedans: | 50Ω |
| Sıklık: | DC~18GHz | Yaşam süresi: | 500 Döngü |
| Vücut: | Pirinç | VSWR'ye Karşı: | ≤1.3 |
| Vurgulamak: | Erkek SMA RF konektörü,Bakır SMA RF Bağlantısı,Altınla kaplanmış SMA RF konektörü |
||
SMA RF koaksiyel konektörü, MIL-C-39012'ye uygun olarak tasarlanmış kompakt, yüksek frekanslı bir koaksiyel konektördür.geniş frekans aralığı, olağanüstü mekanik ve elektrik özellikleri ve yüksek güvenilirlik.Mikrodalga iletişim ve mikrodalga ölçüm cihazları gibi çeşitli alanlarda yaygın olarak kullanılmaktadır.Şirketimizin bu serideki üstün performanslı konektörleri 20GHz'ye kadar frekansı desteklemek için tasarlanmıştır.
Belirleme:
Not:Modelin spesifik verileri ürün özellik sayfasındaki verilere dayanmaktadır.
| Elektriksel Özellikler | ||
| İmpedans | 50 Ohm | |
| Frekans aralığı | DC ~ 28GHz | |
| Adlık Voltaj | 250 VRMS (En yüksek deniz seviyesi) | |
| Dielektrikler Voltaj direnci | 675 VRMS (En yüksek deniz seviyesi) | |
| İzolasyon Direnci | ≥5000 MOhm | |
| Temas direnci | Dış iletken | ≤3mOhm |
| Merkezi kondüktör | ≤6 mOhm | |
| VSMR | ≤1.25 | |
| Ekleme Kaybı | ≤0.30dB | |
Karakterizasyon:
1Standardizasyon ve Uyumluluk: SMA konektörleri, geniş bir RF bileşen ve cihaz yelpazesi ile uyumluluğu sağlayan standart boyut ve elektrik özelliklerini takip eder.
2Çevre Direnci: SMA konektörlerinin bazı sürümleri, su geçirmez, toz geçirmez veya korozyona dayanıklı olmak üzere sert çevresel koşullara dayanacak şekilde tasarlanmıştır.
3Geniş Uygulama Alanı: Performans özellikleri nedeniyle SMA konektörleri kablosuz iletişim, test ve ölçüm sektörlerinde yaygın olarak kullanılır.
Uygulama:
SMA konektörü, RF ve mikrodalga endüstrisinde yaygın olarak kullanılan koaksiyel bir konektördür, kompakt tasarımı, geniş frekans aralığı, mükemmel mekanik ve elektrik performansı ile bilinir.ve yüksek güvenilirlikBu özellikler SMA konektörlerini çeşitli alanlarda uygulanabilir kılar.
Diğer ürünler:
1.SMA 90 derecelik flens montaj bağlantısı
| Model numarası. | L | L1 | D | Not: |
| SMA-KWFD101 | 3 | 3 | 1.3 | |
| SMA-KWFD101G | 3 | 3 | 1.3 | SS konutları |
| SMA-KWFD115 | 4 | 2 | 0.6 | |
| SMA-KWFD131 | 15 | 3 | 1.3 | |
| SMA-KWFD147 | 4 | 4 | 1.3 | |
| SMA-KWFD169 | 3 | 0.6 | 0.4 | |
| SMA-KWFD234 | 3 | 3 | 1 |
2.50 Ohm Brass Kadın Jack Flange Mount SMA RF Bağlantısı
| Model numarası. | L | L1 | L2 | D | D1 | D2 | Not: |
| SMA-KFD217A | 4 | 7 | 6 | 1.3 | 4.1 | 2.2 | |
| SMA-KFD746 | 0 | 1.1 | 5.7 | 1.3 | 0 | 2.6 | |
| SMA-KFD1197 | 4 | 4.5 | 5.7 | 1 | 4.1 | 2.6 | |
| SMA-KFD1304 | 0 | 1 | 5.7 | 0.8 | 0 | 2.2 | |
| SMA-KFD1401 | 3.3 | 5 | 5.7 | 1.3 | 4.1 | 2.6 |
Ürün Kataloğu:
| RF Adaptörü |
| Koaksiyel Adaptöre Dalga Rehberi |
| Cam-metal hermetik mühürler |
| J30J Serisi Bağlantısı |
| Mikrodalga döner eklemler |
| RF kabloları |
| SMA/SSMA RF Bağlantısı |
| SMP/SSMP RF Bağlantısı |
| Millimeter Dalga Bağlantıları (2.4mm, 2.92mm) |
Not:
10.000'den fazla türümüz var.SMA Bağlantısı, Eğer kullandığınız konektör bulunmuyorsa, lütfen bilgilerinizle bizimle iletişime geçin.
