| Bağlantı: | SMP | Ürün Adı: | SMP Erkek Hermetik Olarak Mühürlü Konnektör |
|---|---|---|---|
| Cinsiyet: | Erkek | Frekans aralığı: | DC~40GHz |
| İmpedans: | 50Ω | Arayüz formu: | Sınırlı Dökme/Yumuşak Dökme |
| Bardak: | 7052 7070 | hermesite: | ≤1,01325*10^-3 Pa.cm^3/s |
| Vurgulamak: | PCB Montaj RF fiş,SMP Hermetik Kapalı Erkek RF fiş,40GHz SMP RF konektörü |
||

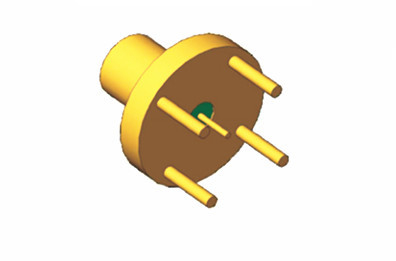

PCB Montajı için Premium SMP Hermetik Kapalı Er RF Fiş: Üstün Bağlantı ve Güvenilirlik
SMP, küçük boyut, hafif ağırlık, üstün sismik performans ve geniş çalışma bant genişliği sunan kompakt bir itme veya snap-fit RF koaksiyel konektördür.30GHz'ye kadar bir çalışma frekansı aralığıyla (SMP konektörümüz 40GHz'e bile ulaşabilir), fiş üç arayüz seçeneğine sahiptir: tam gevşeme, sınırlı gevşeme ve pürüzsüz delik (frene ile).ve seri adaptörleri board-to-board için güvenilir bağlantı çözümleri sağlarYüksek paket yoğunluğunu korurken, kör mate ve raf ve panel uygulamaları.
Spesifikasyon
| Elektriksel Özellikler | ||
| İmpedans | 50Ω | |
| Frekans aralığı | DC~40GHz | |
| Adlık Voltaj | 170VRMS* | |
| İzolasyon Direnci | ≥2000MΩ | |
| Dielektrikler Voltaj direnci | 500VRMS* | |
| Merkezi Direniş | Dış iletken | ≤4mΩ |
| Merkezi kondüktör | ≤26mΩ | |
| VSWR | ≤1.3 | |
| Malzeme ve Mekanik Özellikler | ||
| Merkezi Şef | Erkek | Sn-P Bronz, altınla kaplanmış |
| Dişi | Berilyum bronz, altınla kaplanmış | |
| Elastik temas | Berilyum bronz | Altınla kaplanmış |
| Kabuk ve diğer Metal Parçalar | Bakır Paslanmaz çelik | Altın kaplama Pasifleşme |
| İzolatörler | Cam Sinterleme/PTFE/PEI | |
| Hermetik Ürün Sızıntı Hızı | 1.01325×10-3Pa·cm3/s | |

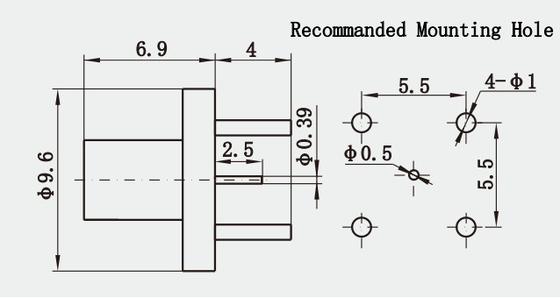

Detaylı çizim
Başvurular
Yüksek yoğunluklu bağlantılar: SMP bağlantıları küçük boyutları ve hafif ağırlıkları ile karakterize edilir, bu da onları board-to-board, rack-and-panel,ve diğer uygulamalar.
Geniş frekans aralığı: SMP konektörlerinin çalışma frekans aralığı 30GHz veya hatta 40GHz'e kadar ulaşabilir, bu da onları çeşitli yüksek frekanslı uygulamalar için uygun kılar.
Üstün sismik performans: SMP konektörleri, titreşim ve şok ortamlarında istikrarlı bağlantılar sağlayarak mükemmel sismik performansa sahiptir.
Çoklu arayüz seçenekleri: SMP fişleri üç arayüz biçimi sunar - tam gevşeme, sınırlı gevşeme ve pürüzsüz delik (frene dahil),Kullanıcıların ihtiyaçlarına göre en uygun arayüz biçimini seçmelerine izin vermek.
Yüksek güvenilirlik: Yüksek kaliteli malzemelerden yapılmış ve sıkı kalite kontrolüne ve testlerine maruz kalan SMP konektörleri, yüksek güvenilirlik gerektiren zorlu uygulamalarda güvenilir bir işlevi sağlar.
Özellikleri ve Faydaları
| Altınla kaplanmış |
| Alt minyatür |
| DC 40 GHz'e kadar |
| Kompakt boyut |
| Basınçlı ya da keskin bağlantı |
| Tam gevşeme, sınırlı gevşeme ve pürüzsüz delik |
| PCB ve kablo montaj konektörü |
| Erkek ve Dişi, Düz ve Sağ Köşe seçeneği |
| Hem esnek hem de yarı katı kablo malzemeleri için kablo montaj versiyonları |
| Normal tip ve hermetik, Flange montaj & Thread-In montaj seçeneği |
