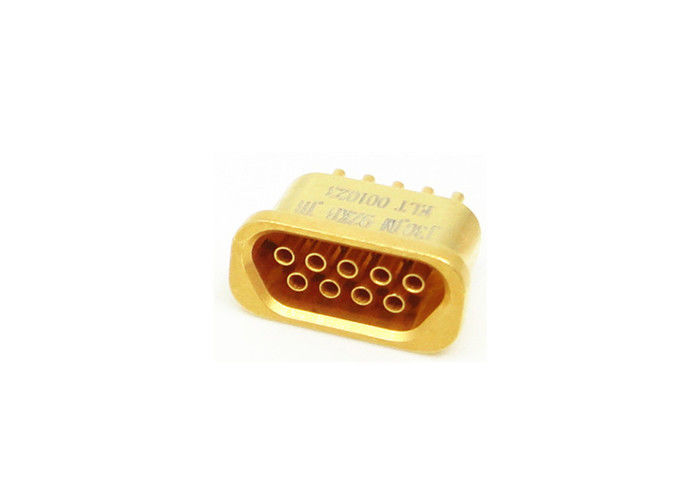

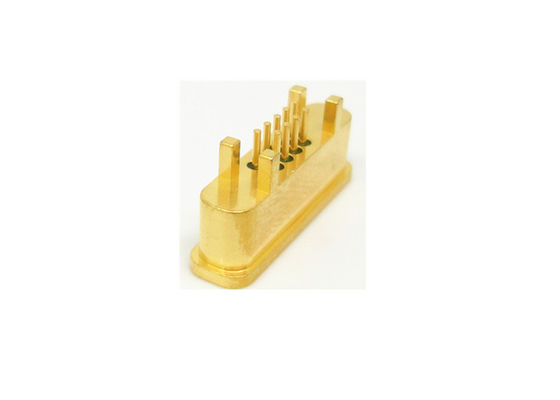

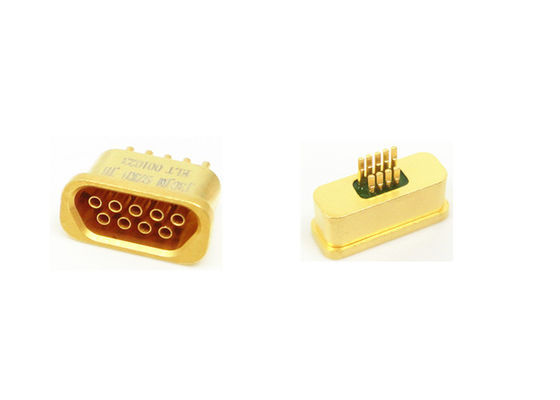

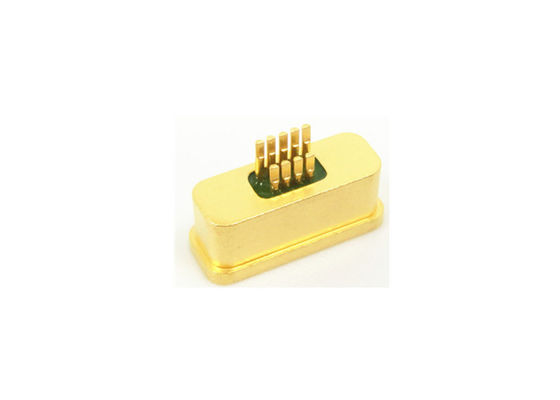

Hermetik Mühür 9 Pin İletişim Micro-D J30JM Serisi Bağlantısı
|
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Kabuklu: | Alüminyum Alaşım | Bölüm alanı: | 0,1-0,15mm² |
|---|---|---|---|
| Standart: | MIL-DTL-83513 | Mevcut Derecelendirme: | 3A |
| İletişim Türü: | mikro büküm pimi, altın kaplama | Ürün Adı: | J30JM, Mirco-D, D-sub, MDM |
| Tip: | Priz | Tel: | Renkli Kodlama |
| Temas etmek: | 9 PIN | Palting: | Altın kaplama |
| Vurgulamak: | dikdörtgen j30j konektörü,mikro d konektörü |
||
Altın Kaplamalı Hermetik Mühürlü 9 Pinli Kontak Mikro-D Dikdörtgen J30JM Serisi Konnektör
J30JM mikro dikdörtgen dişi konnektörler, camda dielektrik ve 1,27 mm kontak aralığına sahip hermetik soketlerdir. Uç sonlandırma stilleri için, Φ0,1-0,15mm2 kesit alanına sahip tellere uygulanabilir veya doğrudan PCB'ye lehimlenebilirler. Bu konnektörler, hermetik sızdırmazlığın istendiği koşullar için özel olarak tasarlanmıştır. Küçük boyut, hafiflik, güvenilir bağlantı, mükemmel elektromanyetik koruma etkinliği, titreşim ve şok direnci vb. özelliklere sahiptirler.
Kontak Düzenlemeleri(Pin yerleşiminin Önden Görünümü) |
NOT:
1, Yaygın konnektörler 6 alt aile içerir: kıvrımlı kontak konnektörleri, lehim kontak konnektörleri, sıralı kontak
PCB N için, PCB N-J için sıralı kontak, PCB W için sağ açılı kontak, PCB W-J için sağ açılı kontak.
2, J30J-9TJL, "TJ" "Fiş" anlamına gelir
Özellikler:
Nominal gerilim: 100V
Akım Değeri: 3A
Hermetiklik: ≤1.01 X 10E-09 Pa·m³/s
Kontak Direnci: ≤10MΩ
İzolasyon Direnci: ≥ 1000 MΩ
Dielektrik Dayanım Gerilimi: 300V
Dayanıklılık: 500 döngü
Çevresel Sıcaklık: -55℃ ~ + 125℃
Bağıl Nem: +40℃'ye kadar %95
Titreşim: 10Hz~ 2000Hz 196m/S²
Toplam ivme RMS: 23.1G
Darbe: 735m/S²
| Dış BoyutÇizim |
| Model No. | L | L1 | Eşleşen Fiş | NOT |
| J30JM-9ZK | 9.2 | 8.2 | J30JB-9TJ | 1. ZK=Soket /Dişi (reseptör)
2. TJ=Pin /Erkek (fiş)
3. M=Hermetik
4. Kontak düzeni kabuk boyutu:
--9,15,21,25,31,37
5. JH=Yapıştırma yüzeyi
|
| J30JM-9ZK-JH | 9.2 | 8.2 | J30JB-9TJ | |
| J30JM-15ZK | 13 | 12 | J30JB-15TJ | |
| J30JM-15ZK-JH | 13 | 12 | J30JB-15TJ | |
| J30JM-21ZK | 16.8 | 15.8 | J30JB-21TJ | |
| J30JM-21ZK-JH | 16.8 | 15.8 | J30JB-21TJ | |
| J30JM-25ZK | 19.3 | 18.3 | J30JB-25TJ | |
| J30JM-25ZK-JH | 19.3 | 18.3 | J30JB-25TJ | |
| J30JM-31ZK | 23.2 | 22.2 | J30JB-31TJ | |
| J30JM-31ZK-JH | 23.2 | 22.2 | J30JB-31TJ | |
| J30JM-37ZK | 26.9 | 25.9 | J30JB-37TJ | |
| J30JM-37ZK-JH | 26.9 | 25.9 | J30JB-37TJ |
Uygulamalar:
- Aviyonik, radarlar
- Füze ve yönlendirme sistemleri
- Yerleşik ekipman
- Telekomünikasyon sistemleri
- Navigasyon sistemleri
- Araştırma merkezleri
- Tıbbi uygulamalar
- Kablodan Kabloya
- Karttan Kabloya
- Yüzeye Montaj (SMT) Karttan Kabloya
Özellikler:
-- Sinterlenmiş Cam ile Hermetik Olarak Mühürlenmiş
-- Kontak Aralığı: 1,27 mm (0,05")
-- Tel boyutu: 0,1-0,15 mm²
-- 1, 2 sıralı seçenekler
-- 9-37 kontak
-- Yer ve ağırlık tasarrufu.
-- Şok ve titreşime karşı mükemmel direnç.
-- Uç doğrudan PCB'ye lehimlenebilir
Tipler:
- J30J serisi
- J30JM( Hermetik) serisi
- J30(Plastik) serisi
- J50J serisi
- J55A serisi
- J55AM( Hermetik) serisi
- J56J serisi
NOT:
1000'den fazla Miro-D türü sağlayabilirizJ30J Serisikonnektörler, isteğinizle eşleşmiyorsa, lütfen bizimle iletişime geçin.
