Altın kaplamalı hermetik olarak mühürlenmiş bağlantılar 9 Pin Başlık JMC-271
|
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Ürün Adı: | Camdan Metale Çok Pimli Başlıklar | Pin: | 9 iğne |
|---|---|---|---|
| Kaplama: | Altın kaplama | İmpedans: | Diğerleri |
| Pim malzemesi: | Kovar 4j29 | Kabuk malzemesi: | Kovar 4j29 |
| Cam: | 7052,7070 | hermesite: | <1,01325 X 10E-08 std.cc/s |
| Vurgulamak: | hava geçirmez şekilde yalıtılmış elektrik konnektörleri,mini rf konnektör |
||
9 Pin Multi-Pin Başlıkları Hermetik Cam Metal Bağlantısı Altın Kaplama Feedthrus
Hermetik camdan metal mühürleri RF/DC geri dönüşleri /Çeşitli Pin Başlıkları/BağlantıAynı zamandaCam yalıtıcıBunlar esas olarak mikrodalga sinyallerini, güç sinyallerini ve kontrol sinyallerini modüller ve modüller, gaz mühürleme gereksinimleri olan modüller ve bileşenler arasında iletmek için kullanılır.Onlar mühürleme bileşenlerinde en kritik bileşenlerden biridir.
Düşük dielektrik sabit ve düşük dielektrik kaybı olan cam yalıtım ve destek malzemesi olarak kullanılır.Kovar alaşımıOrta iletken, altın tel bağlama, lehimleme ve çiftleme gibi çeşitli sonlama stillerine sahiptir.Cam yalıtım cihazları küçük., hafif, hermetik, yüksek güvenilirlik ve son yıllarda elektronik üretim endüstrilerinde yaygın olarak kullanılmaktadır.
Katalog-Şey-Metal Hermetik Mühürler.pdf
Spesifikasyon:
| Ürün Adı | Camdan Metal'eÇok Pinli Başlıklar |
| İmpedans | Diğerleri |
| Türü | 9 iğne |
| Satırlar | 1 satır |
| Renk | Altınla kaplanmış |
| Koruma ve iğne malzemesi | Kovar 4J29 |
|
Cam malzemesi
Cam Rengi
|
7050 veya 7070 tipi
Yeşil veya Beyaz
|
| Frekans aralığı | NA |
| VSWR | NA |
| Voltajı Dayan | ≥ 300V |
|
Hermekite Sızıntı oranı |
< 1.01325 X 10-3Pa*cm3/s < 1X 10-9mbar*l/s < 1 x 10-9ccHe/s @ 1 atm |
| İzolasyon Direnci | Tek pin için ≥2000MΩ, çok pinli için ≥1000MΩ, |
| Çalışma sıcaklığı | -65°C~+260°C |
JMC-271'nin çizimi:
| Model numarası. | A | B | C | D | E | F | G | H | Pin numarası | Satır numarası | İptal |
| JMC-271 | 8 | 3 | 1.5 | 22.5 | 1.5 | 2.54 | 0.6 | 0 | 9 | 1 | Kaynatma |

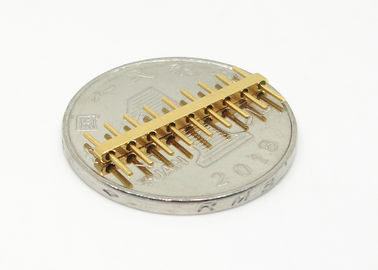

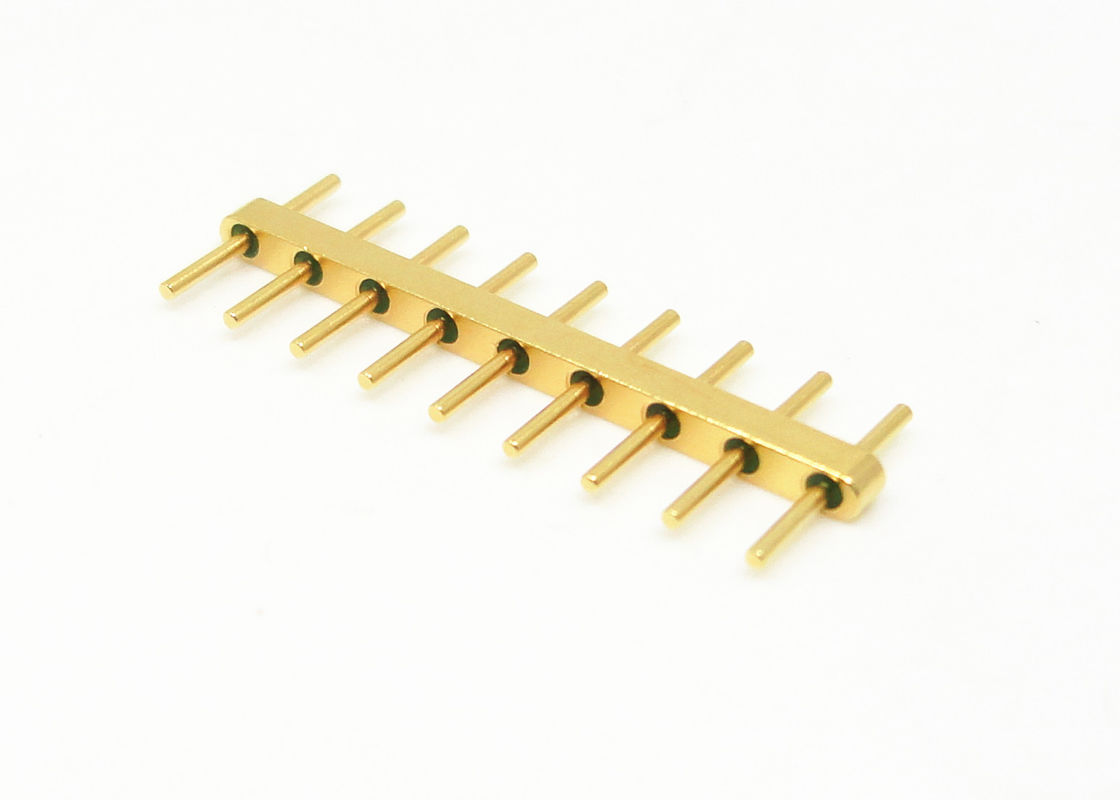

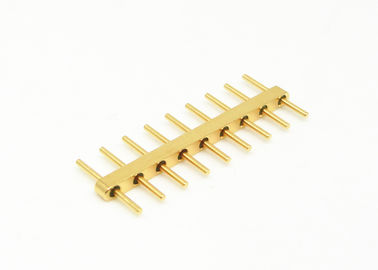

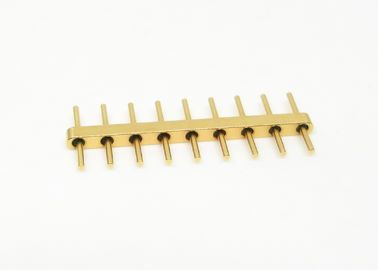

JMC-271'in resmi
Özellikleri:
- Küçük boy.
- hafif
- Hermetik.
-Devamlı kalite ve yüksek güvenilirlik
- İç iletken: Altın tel bağlama, lehimleme ve çiftleme yöntemi seçeneği
Uygulama:
Elektronik paketleri, elektronik karşı önlemler, uydular, füzeler, radar ve diğer askeri, aviyonik, havacılık ve otomotiv alanlarında geniş bir uygulama yelpazesi.Millimetre dalga ürünleri.
Avantajları:
- Askeri sınıfı, 1.27um altınla kaplanmış.
- Sıkı.tolerans kontrolü
-Seçim için standart ve özel tasarım.
- Yüksek.maliyetli ürünler ve hizmetler
- Standart boyutlar için büyük stoklar
- Özel ürünler için hızlı teslimat
İlgili Ürünler:
Not:
100.000'den fazla türümüz varHermetik Camdan Metal Mühür Bağlayıcıları,Eğer kullandığınız konektör bulunmuyorsa, lütfen bilgilerinizle bizimle iletişime geçin.
