Altın kaplama hermetik olarak mühürlenmiş bağlantılar Mikrodalga sinyallerini iletmek için camdan metalle tek pin JM2516
|
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Ürün adı: | Cam ila metal hermetik mühürler | Kaplama: | Altın kaplama |
|---|---|---|---|
| Empedans: | Diğer | Sertifika: | ISO-9001-2015 |
| Sabitle: | Bekar | Malzeme: | Kovar 4J29 |
| Bardak: | 7052,7070 | Hermecity: | <1.01325 x 10e-08 std.cc/s |
| Vurgulamak: | altın kaplama mikrodalga sinyal konektörleri,hermetik olarak kapatılmış cam metal konektörler,tek pinli mikrodalga iletim konektörleri |
||
Altın Kaplama Camdan Metale Contalar RF Besleme Geçişleri Hermetik Contalı Konnektörler
Hermetik Camdan Metale Contalar RF/DC Besleme Geçişleri /Çok Pinli Başlıklar /Konnektör olarak da adlandırılır Cam yalıtkan. Başlıca, gaz sızdırmazlık gereksinimi olan modüller ve modüller, modüller ve bileşenler arasında mikrodalga sinyalleri, güç sinyalleri ve kontrol sinyallerini iletmek için kullanılırlar. Sızdırmazlık bileşenlerinin en kritik bileşenlerinden biridir.
Düşük dielektrik sabiti ve düşük dielektrik kaybına sahip cam, yalıtım ve destek malzemesi olarak kullanılır. Gövde ve iletken Kovar alaşımı yüksek sıcaklıkta sinterlenmiş ve yüzeyi altın kaplanmıştır. Merkez iletken, altın tel bağlama, lehimleme ve eşleştirme gibi çeşitli sonlandırma stillerine sahiptir. Cam yalıtkanlar küçük, hafif, hermetik, yüksek güvenilirliğe sahiptir ve son yıllarda elektronik üretim endüstrilerinde yaygın olarak kullanılmıştır.
Şartname:
| Ürün Adı | Tek pinli |
| Empedans | 50 Ohm RF |
| Tip | 1 pin |
| Sıra | 1 sıra |
| Renk | Altın kaplama |
| Gövde ve pin malzemesi | Kovar 4J29 |
|
Cam malzemesi
Cam Rengi
|
7050 veya 7070 tipi veya DM308
Yeşil veya Beyaz
|
| Frekans Aralığı | DC~50 GHz |
| VSWR | ≤1.2 |
| Dayanım Gerilimi | ≥300V |
|
Hermetiklik Kaçak Oranı |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/saniye @ 1 atm |
| İzolasyon Direnci | tek pin için ≥2000MΩ, çoklu pin için ≥1000MΩ, |
| Çalışma sıcaklığı | -65℃~+260℃ |
Katalog-Camdan Metale Hermetik Contalar.pdf
Özellikler:
-Küçük boyut
-hafif
-Hermetik
tolerans kontrolüKararlı kalite ve yüksek güvenilirlik
-İç iletken: Altın tel bağlama, lehimleme ve eşleştirme yöntemi seçeneği
Uygulama:
Elektronik paketler, uydular, radar ve diğer
haviyonik, havacılık ve otomotiv alanlarında geniş uygulama yelpazesi. SMA, milimetre dalga ürünleri ile kullanılabilir.
Avantajlar:
-1.27um altın kaplama-Sıkı
tolerans kontrolü-
Seçenekler için standart ve özel tasarım.-Yüksek
maliyet-etkin ürünler ve hizmetler
-Standart boyutlar için büyük stoklar
-Özel ürünler için hızlı teslimat

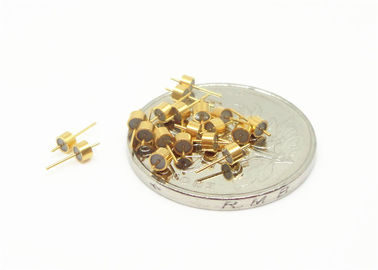

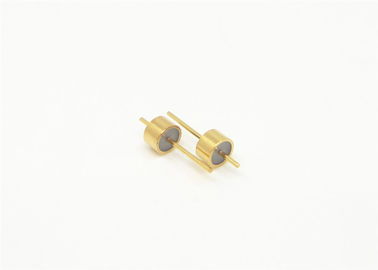

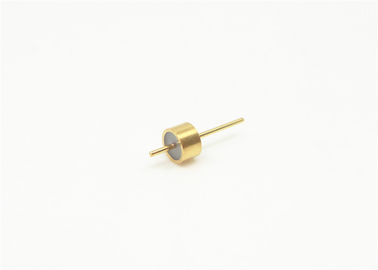

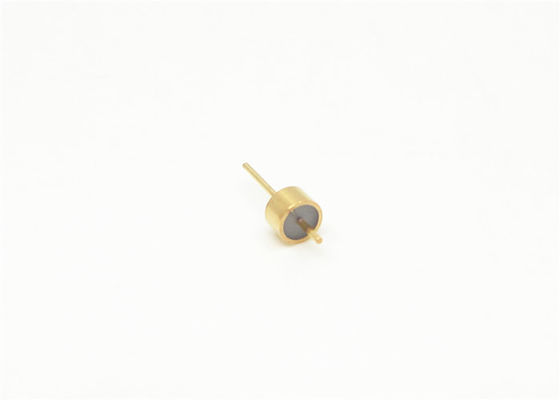

Detaylı Resim
ın sadece küçük bir kısmıdır. Dokümantasyon, benzer, uyumlu veya yedek ürünlere ihtiyacınız olursa lütfen bizimle iletişime geçin.
| Ürün : | Model | A | B | C | d | D | |||||||
| Not | JM2516 | 1.6 | 4.6 | 8 | 0.4 | 2.5 | |||||||
|
M/SM/S= yapım / lehimleme NOT:Tabloda gösterilen yukarıdaki boyut, bu RF Tek pinli Hermetik Camdan Metale Contalar |
|||||||||||||
ın sadece küçük bir kısmıdır. Dokümantasyon, benzer, uyumlu veya yedek ürünlere ihtiyacınız olursa lütfen bizimle iletişime geçin.
