Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün adı: | J30J Minyatür Dikdörtgen | İletişim Türü: | mikro büküm pimi, altın kaplama |
|---|---|---|---|
| Sonlandırma türü: | soder / kaynak teli | Kontak aralığı: | 1.27mm |
| Malzeme: | Alüminyum alaşım | Kesit alanı: | 0.1-0.15mm² |
| Uygulama: | Mikrodalga | ||
| Vurgulamak: | dikdörtgen j30j konektör,mikro d konektör |
||

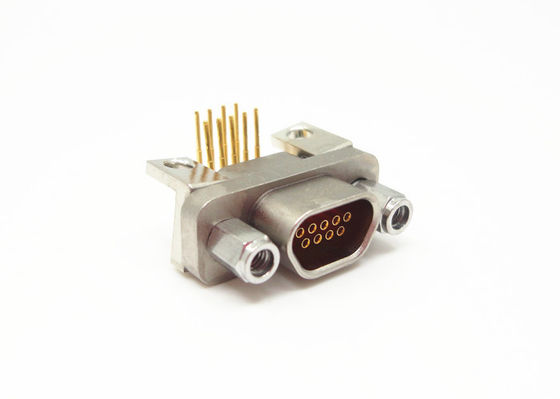

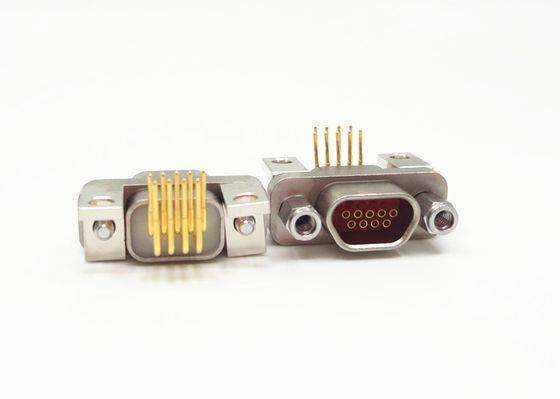

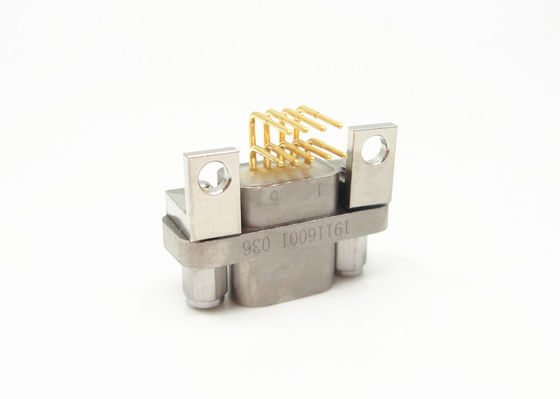

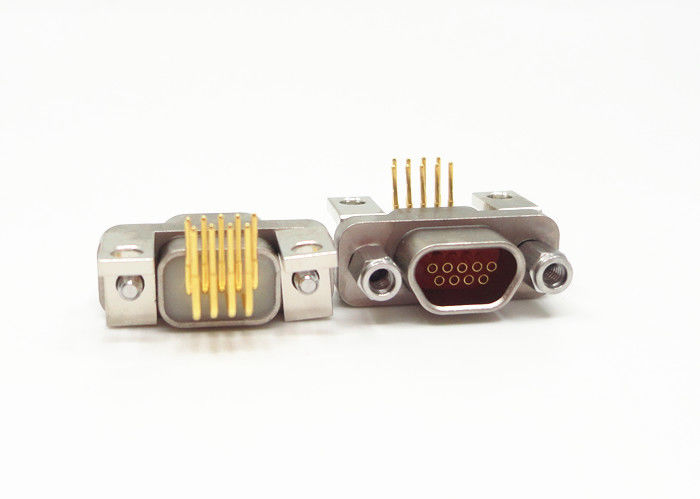

J30J Serisi Dik Açı 9 pins Yuvası Minyatür Dikdörtgen Mikro-D Konnektör
Uygulamalar:
- Aviyonik, radarlar
- Füzeler ve yönlendirme sistemleri
- Araç üstü ekipman
- Telekomünikasyon sistemleri
- Navigasyon sistemleri
- Araştırma merkezleri
- Tıbbi uygulamalar
- Karttan Kabloya
- Yüzeye Montaj (SMT) Kartından Kabloya
Özellikleri:
- 0.635mm, 1.27mm, 1.91mm temas aralığı
- 1, 2, 3, 4-raw seçenekleri,
- Büküm pimi, yüksek temas yoğunluğu
- 9-100İletişim
- MIL-DTL-83513 kalifikasyonu
- Düz, dik açılı modeller seçimi
- Yer ve ağırlık tasarrufu.
- Şok ve titreşime karşı mükemmel direnç.
- Düşük temas direnci, yüksek akım kapasitesi, yüksek dielektrik dayanımı.
- Özel tasarım konektörler ve kablo montajları.
- Sonlandırma stili kıvrımlı temastır ve kaynak (satır × çizgi) 1.27 × 2.54'tür.
Türleri:
- J30J serisi
- J30JM (Hermetik) serisi
- J30 (Plastik) serisi
- J50J serisi
- J55A serisi
- J55AM (Hermetik) serisi
- J56J serisi
This series product is equivalent to the American MDM series products, etc, the shell is aluminum alloy, contact space is 1.27mm, apply to the wire core section area is 0.1-0.15mm squared. Bu seri ürün, Amerikan MDM serisi ürünlere eşdeğerdir, kabuk alüminyum alaşımdır, temas alanı 1.27mm'dir, tel çekirdek bölüm alanına uygulanır 0.1-0.15mm kare. This product performance comply with GJB2446A( general specification for micro-miniature polarized shell rectangular electrical connectors),it is equivalent MIL-DTL-83513, it is divided to common(shell) and improved(shell) . Bu ürün performansı GJB2446A (mikro minyatür polarize kabuk dikdörtgen elektrik konnektörleri için genel şartname) ile uyumludur, eşdeğer MIL-DTL-83513'tür, ortak (kabuk) ve geliştirilmiş (kabuk) olarak ayrılmıştır. With the small install space, light weight , reliable connect, excellent electromagnetic scree, good earthquake resistance, etc. It is widely used in small space required electronic equipment and apparatus. Küçük kurulum alanı ile, hafif, güvenilir bağlantı, mükemmel elektromanyetik scree, iyi deprem direnci, vb. Bu yaygın küçük uzay gerekli elektronik ekipman ve aparatı.
Ortak konektörler 6 alt aileyi içerir: kıvrımlı kontak konnektörleri, lehim kontak konnektörleri, hat içi kontak
PCB N için, PCB NJ için hat içi kontak, PCB W için dik açı kontağı, PCB WJ için dik açı kontağı.
| Güncel Beğeni | 3 A |
| Voltaj ölçümü | 300V |
| Yalıtım direnci | ≥ 5000 MΩ |
| dayanıklılık | 500 döngü |
| Dielektrik Dayanım Gerilimi | 800 |
| Çevresel Sıcaklık | -55 ℃ ~ + 125 ℃ |
| Bağıl nem | + 40 at'de% 95'e kadar |
| Titreşim | 10Hz ~ 2000Hz 196m / S² |
| Toplam hızlanma RMS | 23.1G |
| Etki | 735m / s² |
J30J-ZKWDetaylı Çizim: (Birim: mm)
NOT:
10.000'den fazla çeşitimiz var Bağlayıcı, kullandığınız konektör bulunamazsa, lütfen bizimle iletişime geçinls.
