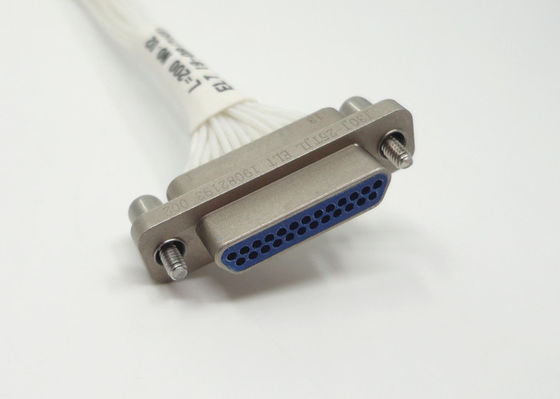

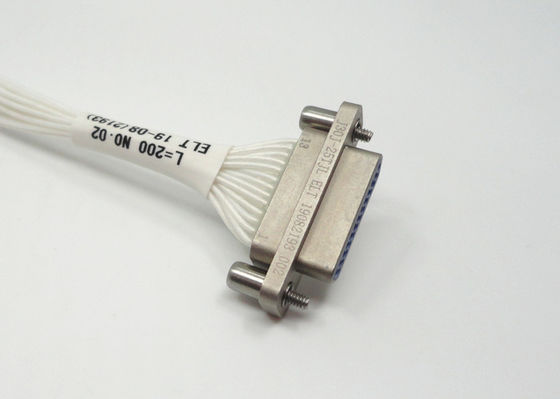

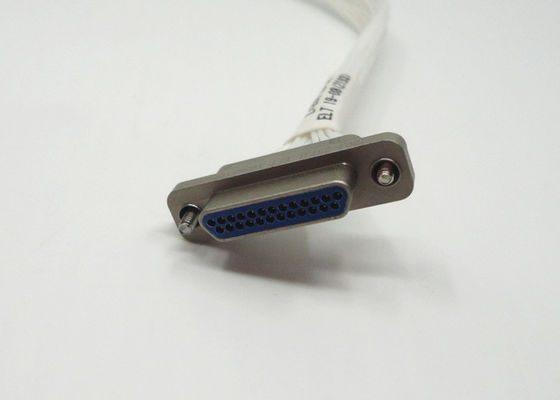

25 Pinli J30J Serisi Bağlantı Miniatür Dörtgen

Özellikleri:

- 0.635mm,1.27mm,1.91mm temas mesafesi
- 1, 2, 3, 4 çiğ seçenekleri,

- Döner pin, yüksek temas yoğunluğu

- 9-100 kişi.
- MIL-DTL-83513 yeterliliği
- Düz, dik açılı modeller seçimi
- Yer ve kilo tasarrufu.
- Şok ve titreşime karşı mükemmel dayanıklılık.
- Düşük temas direnci, yüksek akım kapasitesi, yüksek dielektrik dayanıklılık.
- Özel tasarlanmış konektörler ve kablolar.

- Bitiş tarzı kırpma temasıdır ve reseu (sıra × çizgi) 1.27 × 2'dir.54.

Türleri:
- J30J serisi
- J30JM (Hermetik) serisi
- J30 (Plastik) serisi
- J50J serisi
- J55A serisi
- J55AM (Hermetik) serisi
- J56J serisi

Uygulamalar:
- Navigasyon sistemleri
- Araştırma merkezleri
- Tıbbi uygulamalar
- Kurul kabloya.

- Aviyonik, radar.
- Füzeler ve yönlendirme sistemleri
- Gemideki ekipman
- Telekomünikasyon sistemleri
- Yüzey Montajı (SMT)

Bu seri ürünü, Amerikan MDM serisi ürünlerine eşdeğer, kabuğu alüminyum alaşımdır, temas alanı 1.27mm'dir, tel çekirdek bölümüne uygulanır.Bu ürün performansı, GJB2446A'ya (mikro-miniatür polarize kabuklu dikdörtgen elektrikli konektörler için genel spesifikasyon) uymaktadır., MIL-DTL-83513 eşdeğerdir, ortak (şel) ve geliştirilmiş (şel) bölünmüştür. küçük kurulum alanı, hafif ağırlık, güvenilir bağlantı, mükemmel elektromanyetik ekran,İyi deprem direnci, vb. Küçük alan gerektiren elektronik ekipman ve cihazlarda yaygın olarak kullanılır.

İletişim Düzenlemeleri

(Pinin yüz görünümü)

Not:

Ortak konektörler 6 alt ailesi içerir: crimp temas konektörleri, lehim temas konektörleri, hat içi temas
PCB N için, PCB N-J için satır içi temas, PCB W için dik açılı temas, PCB W-J için dik açılı temas.

Spesifikasyon:
