Altın kaplama camdan metal mühür bağlantıları tek pin 50 Ohm RF geri dönüşleri JM2516N
|
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Ürün adı: | Cam ila metal contalar | Kaplama: | Altın kaplama |
|---|---|---|---|
| Empedans: | Tişört, Kullanılmış Giysiler | diğer isim: | RF/50 ohm feedthrus |
| Sabitle: | Bekar | Malzeme: | Kovar 4J29 |
| Bardak: | 7052,7070 | Hermecity: | <1.01325 x 10e-08 std.cc/s |
| Vurgulamak: | Altınla kaplanmış RF besleme bağlantıları,Tek pinli cam metal mühürleyici bağlantılar,50 Ohm JM2516N besleme bağlantıları |
||
50 Ohm RF Besleme Uçları Elektronik Paketler için Cam-Metal Sızdırmazlık Elemanları Havacılık
Hava Geçirmez Cam-Metal Sızdırmazlık Elemanları RF/DC Besleme Uçları /Çok Pinli Başlıklar /Konnektör olarak da adlandırılır Cam yalıtkan. Başlıca, gaz sızdırmazlık gereksinimi olan modüller ve modüller, modüller ve bileşenler arasında mikrodalga sinyalleri, güç sinyalleri ve kontrol sinyallerini iletmek için kullanılırlar. Sızdırmazlık bileşenlerinin en kritik bileşenlerinden biridir.
Düşük dielektrik sabiti ve düşük dielektrik kaybına sahip cam, yalıtım ve destek malzemesi olarak kullanılır. Gövde ve iletken Kovar alaşımıyüksek sıcaklıkta sinterlenmiş ve yüzeyi altın kaplamadır. Merkez iletken, altın tel bağlama, lehimleme ve eşleştirme gibi çeşitli sonlandırma stillerine sahiptir. Cam yalıtkanlar küçük, hafif, hava geçirmez, yüksek güvenilirlidir ve son yıllarda elektronik üretim endüstrilerinde yaygın olarak kullanılmıştır.
| Ürün Adı | Hava Geçirmez Cam-Metal Sızdırmazlık Elemanları |
| Model No. | JM2516N |
| Empedans | 50 Ohm RF |
| Tip | 1 pin |
| Sıra | 1 sıra |
| Renk | Altın kaplama |
| Gövde ve pin malzemesi | Kovar 4J29 |
|
Cam malzemesi
Cam Rengi
|
7050 veya 7070 tipi
Yeşil veya Beyaz
|
| Frekans Aralığı | DC~50 GHz |
| VSWR | ≤1.2 |
| Dayanım Gerilimi | ≥300V |
|
Hava Geçirmezlik Sızıntı Oranı |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/saniye @ 1 atm |
| İzolasyon Direnci | ≥2000MΩ |
| Çalışma sıcaklığı | -65℃~+260℃ |

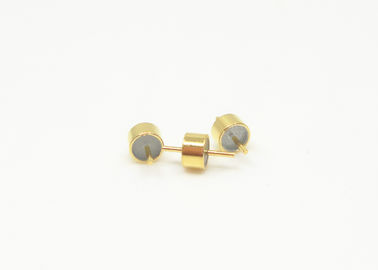

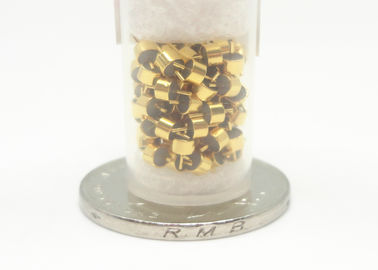

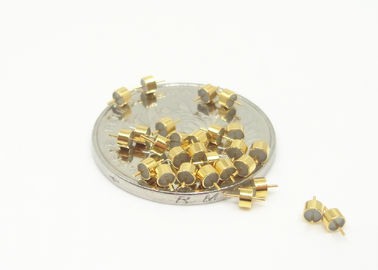

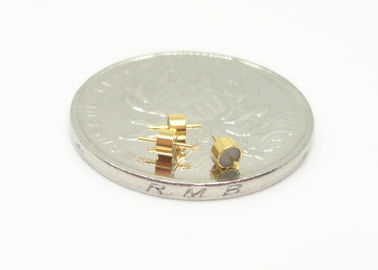

JM2516N Ürün Resmi:
Detaylı Resim
Birim(mm)
Ürün :
| Model | A | B | C | d | D | Not | |||||||
| JM2516N | 1.6 | 1.6 | 5.1 | 0.38 | 2.5 | M/S | |||||||
| JM2516 | 1.6 | 4.6 | 8 | 0.4 | 2.5 | M/S | |||||||
| JM2516A | 1.6 | 5 | 11.6 | 0.4 | 2.5 | M/S | |||||||
| JM2516B | 1.6 | 1.4 | 7.1 | 0.38 | 2.5 | M/S | |||||||
| JM2516C | 1.6 | 1.2 | 5.3 | 0.38 | 2.5 | M/S | |||||||
| JM2516D | 1.6 | 1.3 | 6.1 | 0.38 | 2.5 | M/S | |||||||
| JM2516-1 | 1.6 | 1.2 | 4.5 | 0.39 | 2.5 | M/S | |||||||
| JM2516-8 | 1.6 | 2.14 | 7.5 | 0.3 | 2.5 | M/S | |||||||
| JM2516-14 | 1.6 | 1.8 | 8 | 0.3 | 2.5 | M/S | |||||||
| JM2516-17 | 1.6 | 2 | 5.6 | 0.38 | 2.5 | M/S | |||||||
| JM2516-19 | 1.6 | 1.2 | 4.8 | 0.38 | 2.5 | M/S | |||||||
|
M/S=yapıştırma / lehimleme NOT: Tabloda gösterilen yukarıdaki boyut, bu RF Tek pinli Hava Geçirmez Cam-Metal Sızdırmazlık Elemanlarınin sadece küçük bir kısmıdır. Dokümantasyon, benzer, uyumlu veya yedek ürünlere ihtiyacınız olursa lütfen bizimle iletişime geçin. |
|||||||||||||
Avantajlar:
- 1.27um altın kaplama
- Sıkı tolerans kontrolü
- Seçenekler için standart ve özel tasarım.
- Yüksek maliyet-etkin ürünler ve hizmetler
- Standart boyutlar için büyük stoklar
- Özel ürünler için hızlı teslimat
Özellikler:
- Küçük boyut
- Hava geçirmez
- hafif
- Kararlı kalite ve yüksek güvenilirlik
- İç iletken: Seçenekler için altın tel bağlama, lehimleme ve eşleştirme yöntemi
Uygulama:
Elektronik paketler, uydular, radar ve diğer aviyonik, havacılık ve otomotiv alanlarında geniş uygulama yelpazesi. SMA, milimetre dalga ürünleri ile kullanılabilir.
