Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün Adı: | RF konektörü | Kaplama: | Altın kaplama |
|---|---|---|---|
| İmpedans: | 50Ω | Sertifika: | CE ROHS |
| Dielektrik: | PTFE | Türü: | RF konektörü |
| Tarzı: | dümdüz | Malzeme: | Pirinç |
| Vurgulamak: | Sızdırmaz Dişi RF Konnektörü,SMA Dişi RF Konnektörü,Hermetik olarak Sızdırmaz |
||

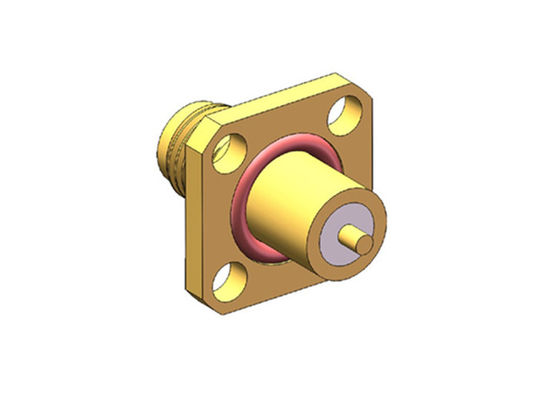

SMA Tipi Anten Otomobil için Mikrostrip ile Hermetik Kapalı Kadın RF Bağlantısı
SMA, küçük boyutlu iplik birleştirme ile yaygın olarak uygulanan bir tür RF koaksiyel konektördür. Karakteristik impedans 50 Ohm'dur. Konektörlerin özelliği geniş frekans aralığında,Mükemmel performansWLAN sisteminin, kontrol edilen programın, mikrodalga ekipmanının ve dijital iletişim sisteminin RF devresindeki RF kablosuna veya mikro şerit hattına bağlanmak için kullanılırlar.Sıfır veya yarı esnek kablo kullanarak frekans 18GHz'e kadar olabilir.
Belirleme- Ne?SMA Tipi Anten Otomobil için Mikrostrip ile Hermetik Kapalı Kadın RF Bağlantısı(mm)
| Arayüz | IEC60169-15 |
| İmpedans | 50Ω |
| Frekans aralığı | DC'den 18GHz'e |
| Ekleme Kaybı | ≤0.30dB |
| VSWR | ≤1.2 ((DC-6GHz) |
| İzolasyon Direnci | ≥5000MΩ |
| İletişim Merkezi Direnişi | ≤3mΩ |
| Dış temas direnci | ≤2mΩ |
| Çiftleşme Döngüleri | ≥ 500 |
| Sıcaklık aralığı | -65-+165°C |
|
İzolasyon Dielektrik |
PTFE |
Ayrıntılı çizimSMA Tipi Anten Otomobil için Mikrostrip ile Hermetik Kapalı Kadın RF Bağlantısı(mm)
| Model Numarası | L | L1 | L2 | D | D1 | D2 | Açıklama |
| SMA(M) -KFD14 | 6 | 1.8 | 15 ((+0).15-0.05) | 0.6 | 6 | 2.6 | Hermetik olarak mühürlü SMA dişi 2 delikli flange RF bağlantısı |
| SMA(M) -KFD15 | 8 | 3 | 17.5 ((+0).10-0.05) | 0.7 | 5 | 2.6 | |
| SMA-KFD19 | 4 | 2 | 13.5 ((+0).15-0.05) | 1.3 | 6 | 2.6 | SMA dişi 2 delikli flange RF konektörü |
Diğer SMA RF Bağlantıları da var ((mm):
1.
| Model Numarası | L | L1 | Açıklama |
| SMA-KFD553 | 1.5 | 4 | SMA Kadın 4 delikli flens montajı RF bağlantısı |
| SMA-KFD666 | 5.4 | 6.9 | |
| SMA-KFD850 | 6 | 8.5 |
2.
| Model Numarası | L | L1 | D | D1 | D2 | Açıklama |
| SMA-KFD1308 | 11.7 | 13.7 | 2.6 | 1.3 | 4.1 | SMA kadın 4 delikli flange RF konektörü |
| SMA-KFD1318 | 7 | 17 | 2.6 | 1.3 | 4.1 | |
| SMA-KFD1367 | 5 | 11 | 2.6 | 1.3 | 4.1 | |
| SMA-KFD1393 | 8.4 | 9.4 | 2.6 | 1.3 | 4.1 | |
| SMA(S) -KFD1414 | 23.9 | 27 | 2.6 | 1.3 | 4.1 | Su geçirmez SMA dişi 4 delikli flange montajı RF konektörü |
3.
| Model Numarası | L | L1 | D | D1 | Açıklama |
| SMA-KFD90 | 3.2 | 2.5 |
0.65 düz
|
6 | SMA kadın 4 delikli flange RF konektörü |
| SMA-KFD126 | 4 | 2.5 |
0.65 düz
|
6 | |
| SMA-KFD129 | 4 | 2 |
0.65 düz
|
6 | |
| SMA-KFD870 | 3 | 5 |
0.65 düz
|
6 |
Uygulama- Ne?SMA Tipi Anten Otomobil için Mikrostrip ile Hermetik Kapalı Kadın RF Bağlantısı(mm)
- Kablosuz.
- Antenler.
- Geniş bant.
- Enstrümanlandırma
- Fazlı dizi antenleri
- Yataydan yatayı birbirine bağlama
Not:
10.000'den fazla türümüz var.SMA RF Bağlantısı/Adaptörü,Eğer kullandığınız konektör bulunmuyorsa, lütfen detaylarınızla bize ulaşın.- Evet..
