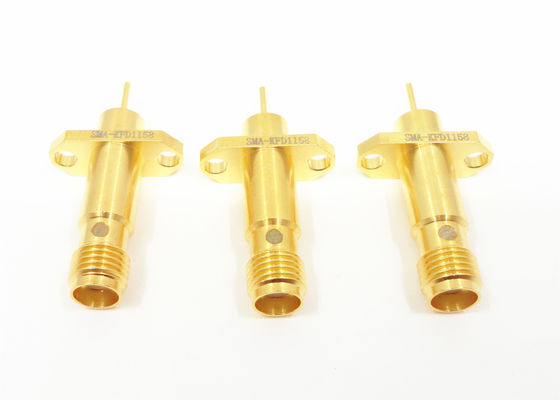

SMA Kadın 2 Delik Flanş Montajı Uzun Mikrostrip Pin Bağlantısı ile
|
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Kaplama: | Altın kaplamalı | Empedans: | 50Ω |
|---|---|---|---|
| Sıklık: | DC~18GHz | Ömür boyu: | 500 döngü |
| Vücut: | Pirinç | Nominal Gerilim: | 335VRMS |
| DWV: | 1000 Vrms | izolatörler: | PTFE |
| Vurgulamak: | 2 Delikli SMA RF Konnektörü,Flanş Montajlı SMA RF Konnektörü,Flanş Montajlı Mikroşerit Pin Konnektörü |
||
Özel Boyut SMA Uzun Mikrostrip Pin Bağlantısı ile Kadın 2 delikli Flange Montajı
Aşağıdaki özellikler tüm sma bağlantıları için genel özelliklerdir. VSWR için özel özellikler, ekleme kaybı,Her bir konektör için RF sızıntı isteğe göre fabrikamızdan mevcuttur.
SMA bağlantılarıMIL-C-39012 uyarınca geliştirilen küçük, yüksek frekanslı RF koaksiyel konektördür.yüksek güvenilirlikMikrodalga iletişim ve mikrodalga ölçüm ekipmanlarında ve diğer alanlarda yaygın olarak kullanılmaktadır.Şirketimiz tarafından geliştirilen bu yüksek performanslı konektör dizisi 20 GHz'e kadar frekanslara ulaşabilir.
Temel özellikleri:
- Zorlu ortamlar için yüksek dayanıklı tasarımlar
- Dövenli bağlantı mekanizması sağlam tasarımlar için güvenilirlik sağlar
- Yüksek frekanslı uygulamalar için ideal
- Çizim:
SMA Rf Bağlantılarının özellikleri:
| Elektronik ve Malzeme Özellikleri | ||
| İmpedans | 50Ω | |
| Frekans aralığı | DC~18GHz | |
| Adlık Voltaj | 335VRMS (En yüksek deniz seviyesi) | |
| Dielektrikler Voltaj direnci | 1000VRMS (En yüksek deniz seviyesi) | |
| VSWR | ≤1.3 | |
| İzolasyon Direnci | ≥5000MΩ | |
| Merkezi kondüktör | Erkek | Altınla kaplanmış tunç |
| Dişi | Berilyum BronzAltınla kaplanmış | |
| Kabuk ve diğer metal parçalar | Altınla kaplanmış tunç | |
| Passifleştirilmiş paslanmaz çelik | ||
| Kablo kabuğu | Nikel kaplamalı tunç | |
| İzolatör | PTFE | |
| Mühür yüzüğü | Silikon kauçuk | |
| Çiftleme tork | 0.79 -1.13 N.m. | |
Uygulama:
- Sivil ve Askeri Havacılık
- Mikrodalga Sistemleri Telekomünikasyon
- Askeri ekipman, uzay
- 5G Çözümleri
- Ölçüm Sistemleri
- Mobil Telefon WiFi Anten Sistemleri
Ürün Kataloğu:
1. RF Bağlantıları, Adaptörler (DC'den 110GHz'e)
2. RF ve Dalga Yönlendirici Kablolar
3. Coax Adaptörlerine dalga kılavuzu
4. Entegre (RF & DC) Bağlantılar
5. Mikro Düzdörtgen Bağlantısı ((J30J, Mikro D-alt)
6Cam-metal hermetik mühürleri, başlıkları, besleme cihazları (RF & DC)
7Mikrodalga döner eklemler
8RF yükleri, sonlandırmalar (TNC, SMA, SSMA, SMP, SSMP, N, K2.92mm)
9. ODM Ürünleri
İlgili Ürün
1.
| Model Numarası | L | L1 | L2 | L3 | L4 | L5 | D | Not: |
| SMA-KHD2 | 4 | 4.1 | 1.5 | 6.1 | 6.1 | 4.5 | 1.3 | PCB için SMA dişi RF konektörü |
| SMA-KHD3 | 4 | 4 | 2.2 | 6.7 | 6.7 | 4.7 | 0.8 | |
| SMA-KHD5 | 4.5 | 4.6 | 1.6 | 8 | 9.5 | 7.5 | 0.8 | |
| SMA-KHD12 | 4 | 2.5 | 2.5 | 6.7 | 6.7 | 4.7 | 1.3 | |
| SMA-KHD16 | 4.8 | 4.8 | 1.6 | 8 | 9.5 | 7.5 | 0.8 | |
| SMA-KHD100 | 4 | 4 | 2 | 6.7 | 6.7 | 4.7 | 0.8 | |
| SMA-KHD102 | 4.7 | 4.6 | 1.1 | 8 | 9.5 | 7.5 | 0.8 | |
| SMA-KHD104 | 4.5 | 1.2 | 1 | 8 | 8 | 6 | 0.8 |
2.
| Model Numarası | L | D | D1 | Açıklama |
| SMA-KHD9 | 2 | 1.3 | 1.4 | PCB için SMA dişi RF konektörü |
| SMA-KHD9A | 1.8 | 0.8 | 0.9 |
3.
| Model Numarası | L | L1 | L2 | L3 | L4 | L5 | L6 | D | Açıklama |
|
SMA-KHD19
|
4 | 13.5 | 2 | 1 | 6.1 | 6.1 | 4.5 |
0.5x0.2
|
PCB için SMA dişi RF konektörü |
|
SMA-KHD101
|
4.2 | 14.2 | 4.7 | 1.8 | 8 | 9.5 | 7.5 |
Φ0.4
|
|
|
SMA-KHD108
|
4 | 13.5 | 2 | 0.7 | 6.1 | 6.1 | 4.5 |
0.5x0.2
|
|
|
SMA-KHD125
|
4 | 13.5 | 2 | 0.5 | 6.5 | 6.5 | 4.5 |
0.5x0.2
|
|
|
SMA-KHD135
|
3.9 | 13.5 | 2 | 1 | 6.1 | 6.1 | 4.5 | Φ0.4 | |
|
SMA-KHD151
|
3.9 | 13.5 | 2 | 1.6 | 6.1 | 6.1 | 4.5 | Φ0.4 |
Not:
10.000'den fazla türümüz var.SMA Bağlantısı, Eğer kullandığınız konektör bulunmuyorsa, lütfen bilgilerinizle bizimle iletişime geçin.
