Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Dış kabuk: | Alüminyum alaşım | İletişim Pimi: | 21 |
|---|---|---|---|
| Malzeme: | Metal | Temas Aralığı: | 1.27 mm |
| Bölüm alanı: | 0.1-0.15mm² | Standart: | MIL-DTL-83513 |
| İletişim Türü: | mikro büküm pimi, altın kaplama | Ürün adı: | J30J, Mirco-D, D-sub, MDM |
| Tip: | dik açı | sertifika: | ROHS ISO-9001-2015 |
| Vurgulamak: | Micro-D J30J Serisi Konnektör,21 Pinli MDM Konnektör,D Subminature MDM Konnektör |
||

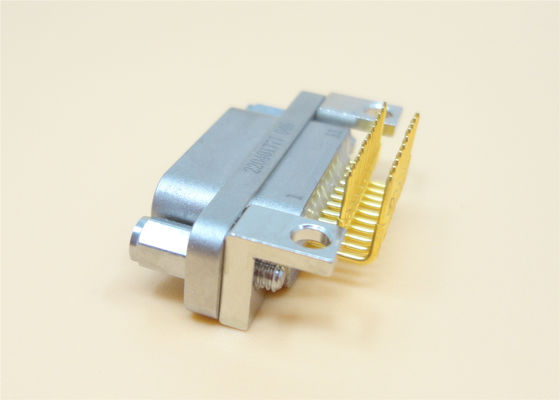

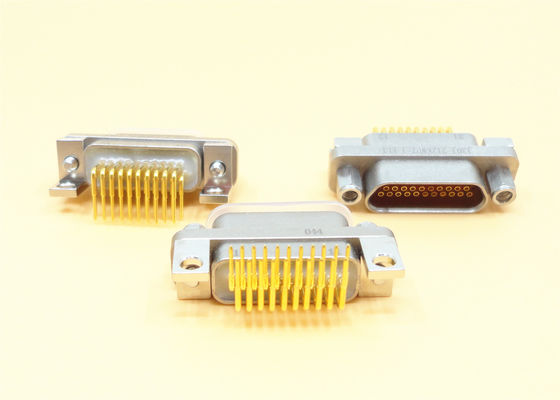

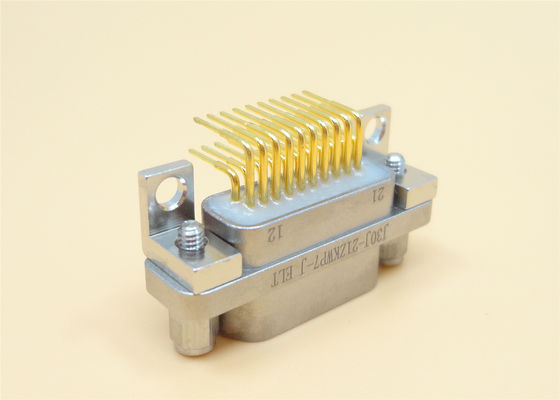

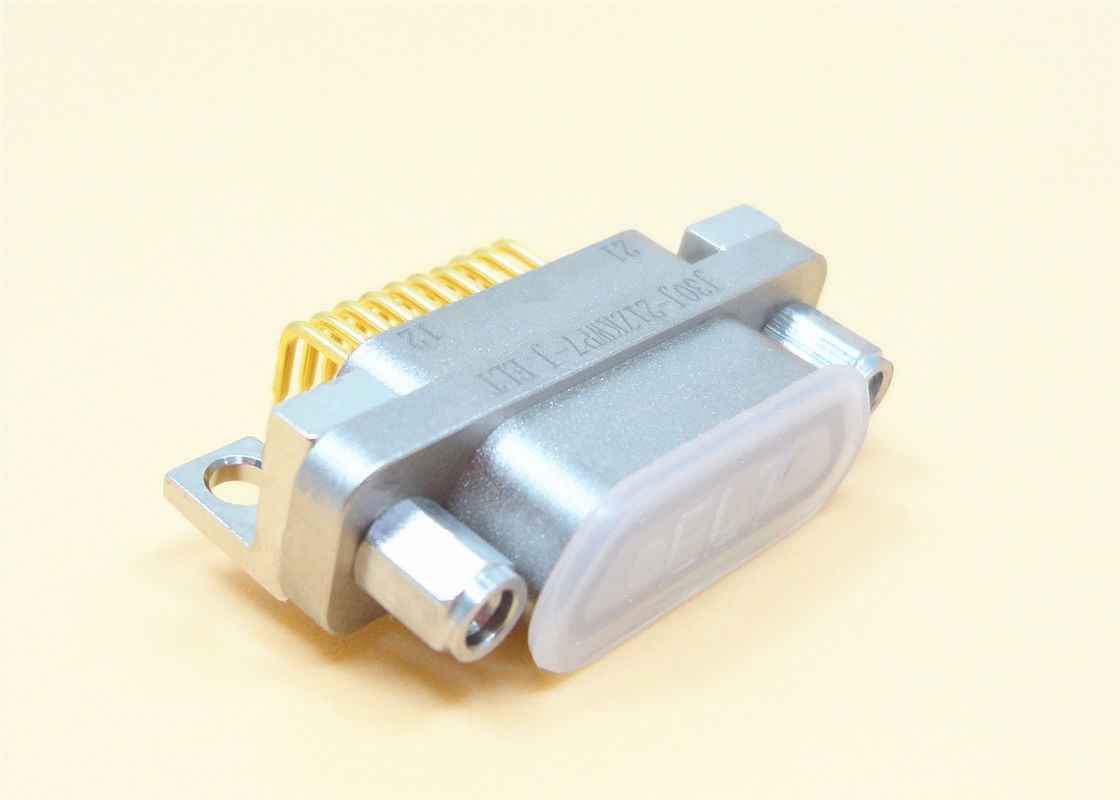

PCB için Sağ Açı Micro-D Dikdörtgen J30J 21 Pin MDM Konnektör
Micro-d dikdörtgen j30j ürünü, Amerikan MDM serisi ürünlere eşdeğerdir.Kabuk alüminyum alaşımdan yapılmıştır ve temas aralığı 1,27 mm'dir.Bu j30j konektörü, 0.1-0.15mm karelik tel çekirdek kesit alanı için uygundur.Bu ürünün performansı, mil-dtl-83513'e eşdeğer olan gjb2446a'ya (mikro polarize muhafazalı dikdörtgen elektrik konnektörü için genel şartname) uygundur ve sıradan (muhafaza) ve geliştirilmiş (muhafaza) olarak ayrılmıştır.Küçük kurulum alanı, hafiflik, güvenilir bağlantı, iyi elektromanyetik koruma ve sismik direnç özelliklerine sahiptir ve küçük alan gereksinimleri olan elektronik ekipman ve cihazlarda yaygın olarak kullanılmaktadır.
Ortak konektörler 6 alt seriyi içerir: sıkma kontak konektörü, kaynak kontağı konektörü, PCB n-line konektör, PCB nj hat içi konektör, PCB w dik açılı konektör ve PCB WJ dik açılı konektör.
| İletişim Düzenlemeleri (Pin ekinin Yüz Görünümü) |
| Güncel Beğeni | 3 A |
| Voltaj ölçümü | 300V |
| Yalıtım direnci | ≥ 5000 MΩ |
| dayanıklılık | 500 döngü |
| Dielektrik Dayanım Gerilimi | 800 |
| Çevresel Sıcaklık | -55℃ ~ + 125℃ |
| Bağıl nem | +40℃'de %95'e kadar |
| Titreşim | 10Hz~ 2000Hz 196m/S² |
| Toplam hızlanma RMS | 23.1G |
| Darbe | 735m/S² |
| Dış BoyutResim çizme |
| Model numarası. | A | B |
| J30J-9ZKW-J | 19.6 | 14.35 |
| J30J-15ZKW-J | 23.5 | 18.2 |
| J30J-21ZKW-J | 27.4 | 22 |
| J30J-35ZKW-J | 29.8 | 24.5 |
| J30J-31ZKW-J | 33.6 | 28.3 |
| J30J-37ZKW-J | 37.4 | 32.2 |
*Standart: eşdeğer mil-dtl-83513
*9, 15, 21, 25, 31, 37 nükleer seri ürünler
*PCB'nin sonlandırma modu dik açı temasıdır ve ızgara 1.27 × 2.54 (sıra × Çizgi)
*Burulma iğnesi
*Uygulanabilir kablo kesit alanı 0,1~0,15 mm2'dir.
*Kablo kesit alanı 0,07 mm2
*1, 2, 3, 4-ham seçenekler
* Yüksek yoğunluklu bağlantı
*Düz ve dik açılı modelleri mevcuttur
*Düşük temas direnci, yüksek akım kapasitesi ve yüksek dielektrik dayanımı.
* Özel tasarım konnektör ve kablo düzenekleri.
*Düz ve dik açılı model seçimi
* Yerden ve ağırlıktan tasarruf edin.
- Araştırma merkezleri
-Askeri
- KÜRESEL KONUMLAMA SİSTEMİ
- İHA
- Ciletişim
-satcom
- Navigasyon sistemleriİlgili kişi: Elite
