Yüksek Güvenilirlikli SSMA (mini SMA) Dişi Dik Açı Duvar Tipi Konnektörler
|
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Ürün Adı: | SSMA RF Bağlantısı | İmpedans: | 50Ω |
|---|---|---|---|
| Dayanıklılık: | 500 Döngü | Malzeme: | Bakır alaşımı |
| Uygulama: | RF | Yalıtım direnci: | ≥5000MΩ |
| Yalıtım Ortamı: | PTFE | Cinsiyet: | Dişi |
| Vurgulamak: | MF108A Kablo RF fiş,SSMA Erkek Paslanmaz Çelik RF fiş |
||
Yüksek Güvenilirlik SSMA ((mini SMA) Kadın Sağ açılı bölme bağlantıları
SSMA serisi RF koaksiyel konektörleri, kompakt boyutları, geniş frekans bant genişliği ve yüksek güvenilirliği ile karakterize edilen SMA konektörlerinin minyatürleştirilmiş versiyonlarıdır.Havacılık gibi çeşitli sektörlerde yaygın olarak kullanılmaktadırlar., havacılık ve mikrodalga iletişim.
Özellikleri:
1Miniatürlü Boyut: SSMA konektörleri, alanın yüksek olduğu uygulamalara uygun hale getiren SMA eşlerinden daha küçüktür.
2Geniş Frekans bant genişliği: SSMA konektörleri, genellikle 18 GHz veya daha yüksek frekans aralığında çalışmak için tasarlanmıştır.
3Yüksek Güvenilirlik: Bu konektörler yüksek sıcaklıklar ve titreşimler de dahil olmak üzere zorlu ortamlarda istikrarlı bağlantıları sürdürmek için tasarlanmıştır.
4Düşük yansıma kaybı: SSMA konektörlerinin tasarımı sinyal yansımasını en aza indirmeye, kayıpları azaltmaya ve daha iyi performans sağlamaya yardımcı olur.
SSMA RF Bağlantılarının özellikleri:
Not:Modelin sıklığı ürün özellik sayfasındaki verilere dayanmaktadır.
| Elektronik ve malzeme özellikleri | ||
| İmpedans | 50Ω | |
| Frekans aralığı | DC 30GHz | |
| Adlık Voltaj | 250 VRMS (En yüksek deniz seviyesi) | |
| Dielektrikler Voltaj direnci | 750 VRMS (En yüksek deniz seviyesi) | |
| İzolasyon Direnci | ≥5000MΩ | |
| Merkezi kondüktör | Erkek | Bakır Alaşım Altın kaplama |
| Dişi | Berilyum Bronz altın kaplama | |
| Kabuk ve diğer metal parçalar | Bakır Alaşım Altın kaplama | |
| Kırpma Yumruğu | Nikel kaplamalı bakır alaşımı | |
| İzolatör | PTFE | |
| Mühür yüzüğü | Silikon kauçuk | |
| Dayanıklılık | 500 döngü | |
Uygulama:
1Kablosuz İletişim: Mikrodalga bağlantılarında, nokta noktası iletişiminde ve hücresel baz istasyonu anten sistemlerinde, SSMA konektörleri RF (radyo frekansı) bileşenlerini bağlamak için kullanılır.
2Havacılık ve Havacılık:SSMA konektörleri, yüksek güvenilirlikleri ve aşırı koşullara dayanabilmeleri nedeniyle havacılık endüstrisinde çeşitli iletişim ve navigasyon sistemlerinde kullanılır..
3Test Ekipmanı: RF test ve ölçüm ekipmanlarında, SSMA konektörleri test cihazlarını test altında bulunan ekipman (EUT) veya diğer RF bileşenleriyle bağlamak için kullanılabilir.
Ürün Kataloğu:
| RF Adaptörü |
| SMA RF Bağlantısı |
| SSMP RF Bağlantısı |
| TNC RF Bağlantısı |
| N Tipi RF Bağlantısı |
| MCX/MMCX RF Bağlantısı |
| Millimeter Dalga Bağlantıları (2.4mm, 2.92mm) |
| RF kabloları |
| Koaksiyel Adaptöre Dalga Rehberi |
| Cam-metal hermetik mühürler |
| J30J Serisi Bağlantısı |
| Mikrodalga döner eklemler |

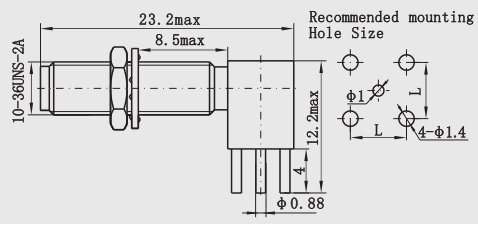

Çizim: (Birim: mm)
İlgili Ürün
1.Mini SMA Mikrostrip PCB için dik açılı bağlantı
| Model numarası. | Not: |
| SSMA-KWHD41 |
2.SSMA Kadın RF Mikrostrip Bağlantısı PCB için
| Model numarası. | Not: |
| SSMA-KHD4 |
Not:
10.000'den fazla türümüz var.SMA Bağlantıları, Eğer kullandığınız konektör bulunmuyorsa, lütfen bilgilerinizle bizimle iletişime geçin.
