Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün Adı: | SMA RF Konektörü | Kaplama: | Altın |
|---|---|---|---|
| VSWR'ye Karşı: | ≤1.3 | Montaj Tipi: | Flanş Bağlantısı |
| Çalışma voltajı: | Deniz Seviyesinde 335V r.m.s | Frekans aralığı: | DC'den 18 GHz'e |
| Vücut: | Pirinç | Cinsiyet: | Kriko/Dişi |
| Vurgulamak: | Bakır SMA RF Bağlantısı,Dişi SMA RF konektörü,Flanş Montajlı SMA RF Bağlantısı |
||

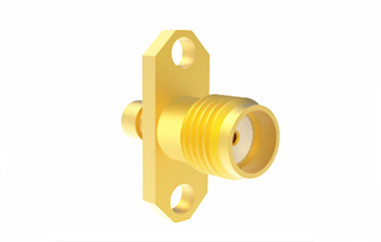

SMA RF koaksiyel konektörü, MIL-C-39012'ye uygun olarak tasarlanmış kompakt, yüksek frekanslı bir koaksiyel konektördür.olağanüstü mekanik ve elektrik performansıMikrodalga iletişim ve mikrodalga ölçüm ekipmanlarında yaygın olarak kullanılmaktadır.Diğer alanlar arasındaŞirketimiz tarafından tasarlanan yüksek performanslı konektörler serisi 20 GHz'e kadar frekanslarda çalışabilir.
SMA Rf Bağlantılarının özellikleri:
Not:Modelin spesifik verileri ürün özellik sayfasındaki verilere dayanmaktadır.
| Arayüz | IEC60169-15 |
| İmpedans | 50Ω |
| Frekans aralığı | DC'den 18GHz'e |
| Ekleme Kaybı | ≤0.30dB |
| VSWR | ≤1.2 ((DC-6GHz) |
| İzolasyon Direnci | ≥5000MΩ |
| İletişim Merkezi Direnişi | ≤3mΩ |
| Dış temas direnci | ≤2mΩ |
| Çiftleşme Döngüleri | ≥ 500 |
| Sıcaklık aralığı | -65-+165°C |

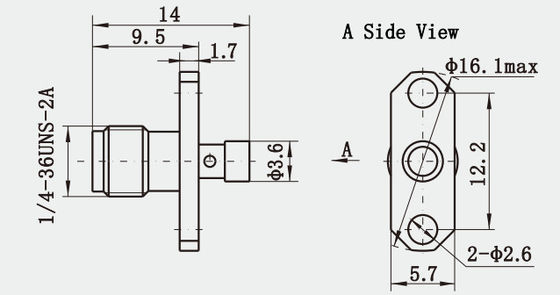

ÇizimCXN3506/MF108A Kablosu için Bakır SMA Kadın Flange Mount RF Bağlantısı:
Malzeme ve Mekanik Özellikleri:
| Malzeme ve Mekanik Özellikler | ||
| Merkezi Şef | Erkek | Bakır Altın kaplama |
| Dişi | Sn-P Bronz Altın kaplama | |
| Elastik temas | Berilyum bronz Nikel kaplama | |
| Kabuk ve diğer Metal Parçalar | Bakır Nikel kaplama | |
| Passivasyon | ||
| Kırpma Yumruğu | Bakır Nikel kaplama | |
| Bağlantının sıkıştırma tork | 0.79-1.13N.m | |
| Dayanıklılık | 500 adet. | |
| Mühürleme yüzüğü | Silikon Kauçuk | |
| İzolatörler | PTFE | |
Temel özellikleri:
1. Küçük Boyut: Adından da anlaşılacağı gibi, "SubMiniature", SMA konektörünün diğer birçok koaksiyel konektör türünden daha küçük olduğunu gösterir.alanın yüksek olduğu uygulamalar için uygun hale getirir.
2Yüksek Frekanslı Deneyimlilik: SMA konektörü, genellikle 18 GHz'e kadar yüksek frekansları işlemek için tasarlanmıştır, ancak bazı sürümler 26,5 GHz'e kadar gidebilir.Mikrodalga uygulamaları için uygun hale getirir.
3Geniş bant genişliği: Yüksek frekanslı yeteneklerle birlikte, SMA konektörleri, performansta önemli bir bozulma olmadan geniş bir frekans aralığında sinyalleri iletebilir.
Uygulamalar:
1Geniş Uygulama Alanı: SMA konektörü, büyüklüğü, bant genişliği ve güvenilirliği nedeniyle telekomünikasyon, test ekipmanları, askeri sistemler,ve bilimsel aletler.
2Standartlandırılmış Arayüz: MIL-C-39012 standardına göre,SMA konektörleri, aynı özelliğe uyan diğer bileşenler ve cihazlarla uyumluluğu sağlayan tutarlı bir arayüzüne sahiptir.
3. Değişiklikler ve Uyumlar: SMA konektörünün farklı sonlama seçenekleri (SMA-J gibi), dik açılı adaptörler ve düşük profilli modeller de dahil olmak üzere çeşitli varyasyonları mevcuttur.Çeşitli tasarım ihtiyaçları için esneklik sağlar.
Ürün Kataloğu:
| RF Adaptörü |
| SMA/SSMA RF Bağlantısı |
| SMP/SSMP RF Bağlantısı |
| TNC RF Bağlantısı |
| N Tipi RF Bağlantısı |
| MCX/MMCX RF Bağlantısı |
| BNC RF BağlayıcısıMillimetre Dalga Bağlayıcısı ((2.4mm, 2.92mm) |
| RF kabloları |
| Koaksiyel Adaptöre Dalga Rehberi |
| Cam-metal hermetik mühürler |
| J30J Serisi Bağlantısı |
| Mikrodalga döner eklemler |
İlgili Ürünler:
1) Hermetik olarak mühürlenmiş Kadın SMA RF Bağlayıcıları
| Model numarası. | Not: |
| SMA ((M) -KFD | Hermetik |
2) Kadın Bulkheaf Sağ açılı Lehimleyici SMA Bağlantısı
| Model numarası. | L | Not: |
| SMA-KYWHD | 14.8 | |
| SMA-KYWHD1 | 13.5 |
- Hayır.Not:
10.000'den fazla türümüz var.SMA Bağlantısı, Eğer kullandığınız konektör bulunmuyorsa, lütfen bilgilerinizle bizimle iletişime geçin.
