| Ürün Adı: | 2.4mm RF Koaksiyel Konnektör | Kaplama: | Altın kaplama/pasifleştirme |
|---|---|---|---|
| İmpedans: | 50Ω | Sertifika: | ISO-9001-2015 |
| Türü: | Erkek | VSWR'ye Karşı: | ≤1,05+0,005f |
| Malzeme: | Pirinç/Paslanmaz Çelik | Frekans aralığı: | DC~50GHz |
| Vurgulamak: | 2.4 Milinetre RF erkek fiş bağlantısı,RF paslanmaz çelik erkek fiş bağlantısı |
||

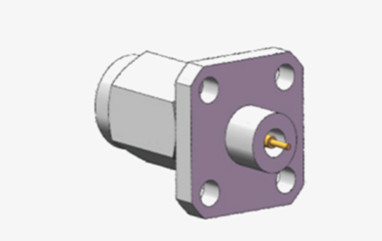

2.4 Milinetre Dalga Serisi RF Paslanmaz Çelik Erkek Plug Bağlayıcısı Mikrostrip ile
2.4 mm konektörler, 50 GHz'e kadar etkili bir şekilde çalışan gelişmiş milimetre dalga (MMW) konektörlerinin örneğidir.Hızlı boyutları ile tanınırlar.Bu özellikler, yüksek frekanslı mikrodalga değerlendirmelerinde ve milimetre dalga kullanımlarında hayati önem taşımaktadır.
Standart RF ve mikrodalga bağlamlarında, hassas tasarlanmış 50 Ohm koaksiyel 2.4mm konektörlerin sıklıkla kullanılması görülüyor.Sayısız test ve ölçüm ayarlarında ayrılmaz bir parçasıdır., hücresel iletişimden uydu bağlantılarına kadar, cihazlar ve kablolar arasındaki kesin uyumluluğu garanti eder.Bu konektörler iteratif kullanımlara dayanacak şekilde inşa edilmiştir.Bir hava dielektrik sistemi ile tasarlanmıştır ve düşük kayıplı plastiklerden yapılan bir merkez iletken desteği ile tamamlanır, bu da genel verimliliklerini ve işlevselliklerini artırır.

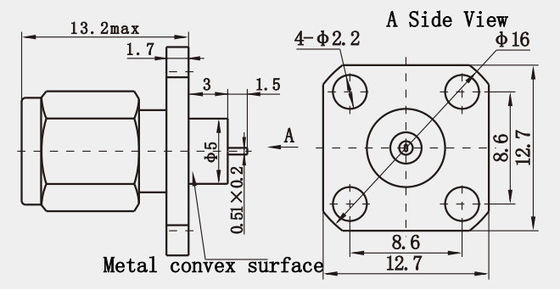

Çizim:(mm)
Spesifikasyon:
|
Elektriksel Özellikler
|
||||
|
İmpedans
|
50Ω
|
|||
|
Frekans aralığı
|
DC 50GHz
|
|||
|
Adlık Voltaj
|
170VRMS (En yüksek deniz seviyesi)
|
|||
|
Dielektrikler Voltaj direnci
|
500VRMS (En yüksek deniz seviyesi)
|
|||
|
İzolasyon Direnci
|
≥5000MΩ
|
|||
|
Temas direnci |
Dış iletken
|
≤2mΩ
|
||
|
Merkezi kondüktör
|
≤3mΩ
|
|||
|
VSMR
|
≤1.05+0.005f
|
|||
Arayüz boyutları:
Özellikleri:
1Dayanıklılık:
Passifleştirilmiş paslanmaz çelik gövde malzemeleri ve berilium bakır kontakt iğneleri ile inşa edilen bağlantı, dayanıklılığı ve uzun vadeli performans istikrarını sağlar.Paslanmaz çelik ayrıca mükemmel korozyon direnci sağlar, sert ortamlarda kullanılmak için uygun hale getirir.
2Uygulamanın Geniş Alanı:
Bu tip konektör, antenler, ses, televizyon ve radyo dahil olmak üzere birçok alanda uygulanabilir.Bu alanların sıkı RF bağlantı gereksinimlerini karşılayan yüksek performansı ve güvenilirliği nedeniyle.
Avantajları:
| Normal ürünler | Elit ürünler | |
| Frekans aralığı | DC~40GHz | DC ~ 65GHz |
| VSWR | ≤1.35 | ≤1.3 |
| Dayanıklılık | 300 döngü | >500 döngü |
Uygulama:
1Radyo Uygulamalar
Amatör ve profesyonel radyo ekipmanları: Amatör radyo iletişiminde ve Vatandaş Bantı (CB) radyolarında, 2.4mm konektörleri, sabit performansları ve mekanik uyumlulukları sayesinde çeşitli radyo cihazlarını bağlamak için kullanılırOnlar, vida sabitlenmiş çiftleme mekanizması sayesinde güvenilir sinyal iletimi ve gelişmiş bağlantı güvenliği sağlarlar.
Deniz VHF Uygulamaları: Deniz iletişiminde, özellikle çok yüksek frekanslı (VHF) radyo ekipmanlarında, korozyon direnci ve yüksek dayanıklılığı nedeniyle 2.4 mm konektörler tercih edilir.Deniz ortamlarında uzun süreli güvenilir performanslarını korurlarDeniz suyu ve nemden kaynaklanan hasarları önlemek.
2Millimeter Dalga Enstrümanları ve Sistem Uygulamalar
Yüksek hassasiyetli test aletleri: 2.4 mm konektörler laboratuvarlarda ve üretim hatlarında yüksek hassasiyetli test aletlerinde çok önemli bir rol oynamaktadır.Bu konektörler kesin sinyal iletimini ve bağlantı istikrarını sağlar., test sonuçlarının doğruluğunu garanti eder.
Ana ürünlerimiz:
| RF Adaptörü |
| SMA/SSMA RF Bağlantısı |
| SMP/SSMP RF Bağlantısı |
| TNC RF Bağlantısı |
| N Tipi RF Bağlantısı |
| MCX/MMCX RF Bağlantısı |
| BNC RF Bağlayıcısı Millimeter Dalga Bağlayıcısı (2.4mm, 2.92mm) |
| RF kabloları |
| Koaksiyel Adaptör'e dalga kılavuzu |
| Cam-metal hermetik mühürler |
| J30J Serisi Bağlantısı |
| Mikrodalga döner eklemler |
Not:
10.000'den fazla türümüz var.BağlantıEğer kullandığınız konektör bulunmuyorsa, lütfen detaylarınızla bizimle iletişime geçin- Evet..
