Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Anahtar kelimeler: | Bulkhead RF Konnektörü | Türü: | Milimetre Dalga Bağlayıcı |
|---|---|---|---|
| Kaplama: | Altın kaplama | Uygulama: | RF |
| yalıtkan: | PTFE | Malzeme: | Pirinç |
| Cinsiyet: | Dişi | yakınlık: | 50 ohm |
| Vurgulamak: | K2.92 Kadın Perde RF Bağlayıcısı,50 Ohm İmpendans RF Bağlayıcısı |
||

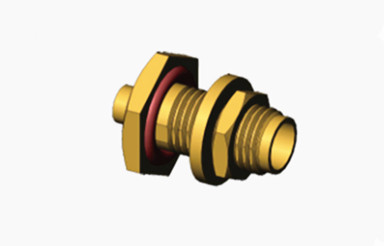

K2.92 2#Yarı sert/esnek kablo için dişi perde RF Bakır Koaksiyel Bağlayıcı
Sık sık "K tipi" olarak adlandırılan 2.92 konektörleri, 40 GHz'e kadar frekansları karşılayabilen milimetre dalga teknolojisinin ayrılmaz bir parçasıdır.Bu adaptörler sadece SMA ve 3 ile değiştirilebilirliği sağlamaz..5mm serisinin eşdeğerleri, aynı zamanda bir hava dielektrik sistemi kullanırlar. Kompakt tasarımları, düşük ağırlıkları, yüksek frekanslarda geliştirilmiş performansları ve güvenilir bağlantıyı sağlaması nedeniyle öne çıkarlar.
Spesifikasyon:
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
| İmpedans | 50 Ω |
| Frekans aralığı | DC - 40GHz |
| Rating Voltajı | 250 VRMS (Max. Deniz Dolu) |
| Dielektrik Dayanıklı Voltaj | 750 VRMS (Max. Deniz Doluğu) |
| Voltaj sabit dalga oranı VSWR |
≤ 1.05 + 0.005f |
| Temas direnci | Merkezi iletken ≤ 3,0 mΩ |
| Dış iletken ≤ 2,0 mΩ | |
| İzolasyon Direnci | ≥ 5000 MΩ |
| İç iletken | Erkek fiş: Bakır, Altın kaplama |
| Kadın Jack: BeCu, Altın Kaplama | |
| Dayanıklı İletişim | BeCu, Nikel kaplama |
| Vücut / Kabuk / Ev | Altınla kaplanmış tunç Passifleştirilmiş paslanmaz çelik |
| İzolatör | PEI |
| Paket | Silikon Kauçuk |
| Sıcaklık | -55°C ~ +125°C |
| Dayanıklılık | 500 döngü |
| Döner | 0.79 ~ 1.13 N.m. |
Özellikleri:
1Uyumluluk ve Değişkenlik
İyi uyumluluk: K-tip bağlantılarının tasarımı, SMA ve 3.5mm bağlantılarıyla uyumluluğu dikkatlice dikkate alır.Farklı sistemler arasındaki geçişi kolaylaştırmak için iç ve dış iletken boyutlarını hizalamak.
Değişilebilirlik: K tipi konektörler SMA ve 3,5 mm konektörlerle de değiştirilebilir olmasına rağmen, kullanıcılar farklı konektör türlerini birbirine bağlarken performans etkilerinin farkında olmalıdırlar.
2Malzeme ve El İşçiliği
Bakır Yapı: Temel olarak bakırdan yapılmış olan K2.92 bakır su geçirmez RF koaksiyel konektörleri, malzemenin mükemmel mekanik özelliklerinden ve korozyon direncinden yararlanır.zorlu ortamlarda istikrarlı çalışmayı sağlamak.
Hassas Üretim: K-tip bağlantıların hassas üretim süreci güvenilir bağlantıları ve uzun süreli istikrarı garanti eder.Özellikle yüksek frekanslı sinyal iletiminde ve zorlu koşullarda.
Diğer 2,92 mm Erkek Kadın RF Bağlantısı
|
Bölüm Numarası
|
Açıklama
|
|
K-KFD38
|
2.92mm K Tipi Kadın RF Koaksiyel Bağlantısı
|
|
K-KFD76G
|
Paslanmaz çelik 2.92mm Tip K Kadın RF Koaksiyel Bağlantısı
|
|
K-KFD8
|
2.92mm K Tipi Kadın RF Koaksiyel Bağlantısı
|
|
K-JFD9G |
Paslanmaz çelik 2.92mm Tip K Erkek RF Koaksiyel Bağlantısı
|
1.
2.
3.
4.
Uygulama:
1Uydu İletişim
Yüksek performanslı bağlantı: Uydu iletişimleri alanında, K2.92 bağlantıları, yeraltı ekipmanlarından sinyalleri kaybı olmadan uydulara aktarmada kilit rol oynar.Mükemmel elektrik performansları nedeniyle yüksek sadakatli sinyal iletimini sağlamak.
Aşırı ortamlara dayanıklı: Aşırı atmosfer dışı koşullarda çalışan uydu ekipmanları için, K2'nin malzemeleri ve tasarımı.92 bağlantı, radyasyon ve aşırı sıcaklık değişimleri koşullarında istikrarlı bir performans sağlar.
2Test ve ölçüm ekipmanları
Kesin ölçüm: Yüksek frekanslı devreler ve bileşenleri test ederken, K2.92 bağlantıları ölçüm cihazı ile test edilen cihaz arasındaki sinyal bütünlüğünü sağlar.Testlerin doğruluğunu artırmak.
Güçlü uyumluluk: K2.92 konektörlerinin tasarımı SMA ve 3.5mm serisi konektörleriyle uyumludur.Çeşitli test ekipmanları ile kullanımına izin veren ve test ve ölçüm alanında uygulama yelpazesini önemli ölçüde genişleten.
