Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün Adı: | SMA RA Fişi | Kaplama: | Pirinç ve Paslanmaz Çelik |
|---|---|---|---|
| İmpedans: | 50Ω | Sertifika: | ISO-9001-2015 |
| Dayanıklılık: | 500 Döngü | Vücut: | Sağ Açı |
| Türü: | Kablo Konnektörü | Kablo Türü: | 3#Yarı sert/Yarı esnek |
| Vurgulamak: | 7 16 din rf konektörü,din koaksiyel konektörü |
||

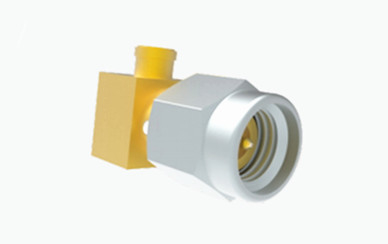

3#Yarı katı/Yarı esnek kablo için SMA erkek sağ açılı RF konektörü
SMA RF koaksiyel konektörü, MIL-C-39012 standardına uyan son derece kompakt ve yüksek frekanslı bir konektördür.küçük bir form faktörü içeren, geniş bant genişliği yetenekleri, olağanüstü mekanik ve elektrik performansı ve yüksek düzeyde güvenilirlik.Mikrodalga iletişim ve mikrodalga ölçüm ekipmanları gibi alanlarda yaygın kullanımı nedeniyleŞirketimiz, 20 GHz'e kadar frekanslarda çalışabilen bu yüksek performanslı konektörlerin bir hattını geliştirdi.
Spesifikasyon:
Not:Modelin spesifik verileri ürün özellik sayfasındaki verilere dayanmaktadır.
| Elektriksel Özellikler | ||
| İmpedans | 50Ω | |
| Frekans aralığı | DC~18GHz | |
| Adlık Voltaj | 335VRMS* | |
| Dielektrikler Voltaj direnci | 1000VRMS* | |
| İzolasyon Direnci | ≥5000MΩ | |
| Merkezi Direniş | Merkezi Şef | ≤3.0mΩ |
| Dış Yönetici | ≤2.0mΩ | |
| VSWR | ≤1.3 | |
| Malzeme ve Mekanik Özellikler: | |||
| Merkezi Şef | Erkek / fiş | Bakır | Altınla kaplanmış |
| Dişi/Soket | Berilyum Bronz | Altınla kaplanmış | |
| Dayanıklı İletişim | Berilyum Bronz | Nikel kaplama | |
| Kabuk/Ev | Bakır | Altınla kaplanmış | |
| Kabuk/Ev | Paslanmaz çelik | Pasifleştirilmiş | |
| İzolatör | PTFE | ||
| Mühürleme yüzüğü | Silikon Kauçuk | ||
| Dayanıklılık | 500 bisiklet | ||
| Döner | 0.79~1.13N.m | ||
| *Diğer malzemeler ve kaplamalar özel olarak yapılabilir | |||

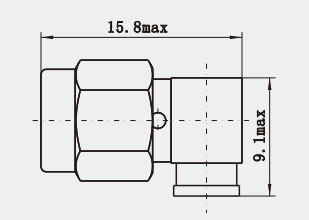

Ayrıntılı çizim3#Yarı katı/Yarı esnek kablo için SMA erkek sağ açılı RF konektörü
Ürün Özellikleri:
1Bağlama/Kapatma Mekanizmi: SMA konektörleri yaygın olarak ipli bir bağlantı mekanizması kullanır.yüksek güvenilir bir bağlantı sağlayan ama aynı zamanda hızlı bağlantı / bağlantıyı kesme tipleri değil anlamına gelir.
2Uygulamalar: Mikrodalga iletişiminde, radar sistemlerinde, test ekipmanlarında, uydu iletişiminde, hassas ölçüm aletlerinde ve diğer alanlarda yaygın olarak kullanılmaktadır.
3Malzemeler: Genellikle dayanıklılık ve uzun süreli performans sağlamak için paslanmaz çelik veya diğer korozyona dayanıklı metallerden yapılır.
4Cinsiyet Türleri: SMA konektörleri bir bağlantı kurmak için eşleştirilmesi gereken erkek (receptacle) ve dişi (plug) türlerinde gelir.
Uygulama:
1Deney ve Araştırma: Bilimsel araştırma ve prototip geliştirmede, SMA konektörleri sıklıkla RF devreleri ve mikrodalga frekanslarında deneysel kurulumlar oluşturmak için seçilir.
2Kablosuz İletişim: Hücresel baz istasyonlarında, kablosuz ağlarda ve diğer kablosuz iletişim sistemlerinde, SMA konektörleri çeşitli RF bağlantı ihtiyaçları için kullanılır.
3- Kesinlik Enstrümanları: Bazı ölçümler ve test senaryoları gibi yüksek doğruluk ve istikrar gerektiren uygulamalarda,SMA konektörleri, koaksiyel kabloları bağlamak için tercih edilen seçimdir.
4. Tıbbi teşhis ekipmanları: Görüntüleme veya tedavi için mikrodalga frekanslarını kullanan bazı tıbbi cihazlar da SMA konektörlerini kullanabilir.
Not:
10.000'den fazla türümüz var.SMP konektörüEğer kullandığınız konektör bulunmuyorsa, lütfen detaylarınızla bizimle iletişime geçin- Evet..
