| Ürün Adı: | SMA RF Koaksiyel Konnektör | Kaplama: | Altın kaplama |
|---|---|---|---|
| Cinsiyet: | Erkek | İmpedans: | 50Ω |
| Sıklık: | DC~18GHz | Dayanıklılık: | 500 Döngü |
| Uygulama: | Anten Mikrodalga RG405 | Malzeme: | Pirinç |
| Vurgulamak: | sma anten konektörü,sma koaksiyel konektörü |
||
SMA serisi mini, yüksek frekanslı RF koaksiyel konektör türleri, bu tarafından geliştirilmiş ve MIL-C-39012 uyarınca üretilenXi'an Elite Elektronik Endüstriyel Co., Ltd.Küçük hacim, iyi bant genişliği, üstün elektrik özellikleri.Mikrodalga iletişim ve mikrodalga ölçüm cihazının farklı alanlarında en çok kullanılan RF koaksiyel konektörlerŞirketimiz tarafından geliştirilen yüksek performanslı konektör 20 GHz'e ulaşabilir.
Avantajları:
1Hızlı bağlantı, basma veya standart arayüz, düz, 90 derece versiyonları, yanı sıra perde veya 4 delikli panel yapılandırmaları
2Yüksek kaliteli ve hızlı kombinasyonlar, iki bağlantıyı basitçe birbirine bağlayarak, lehimleme veya krimme gerek kalmadan
3SMA elektrikli konektörler yaygın olarak mikrodalga, antenler ve test enstrümanları vb için kullanılır.
4. SMA RF konektörü, minyatür boyutlu, titreşimden korunmuş ve 18 GHz'e kadar geniş frekans aralığı olan ipliklü RF koaksiyel konektörleridir
Daha Fazla Resim

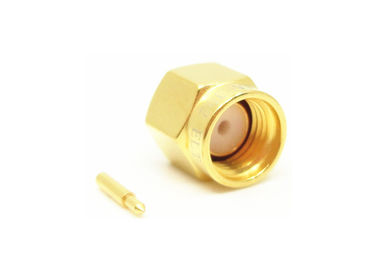

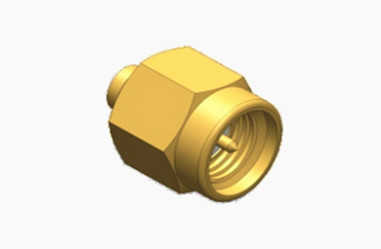

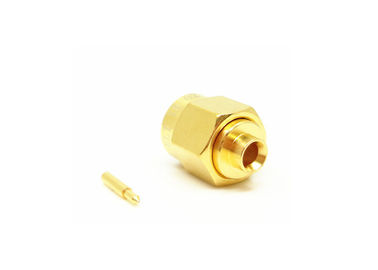

Altın kaplama erkek fiş SMA RF Anten Mikrodalga RG405 için dayanıklı:

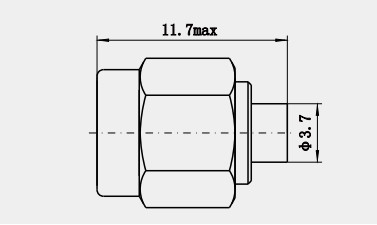

Spesifikasyon:
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
| Elektriksel Özellikler | ||
| İmpedans | 50Ω | |
| Frekans aralığı | DC~18GHz | |
| Adlık Voltaj | 335VRMS* | |
| Dielektrikler Voltaj direnci | 1000VRMS* | |
| İzolasyon Direnci | ≥5000MΩ | |
| Merkezi Direniş | Merkezi Şef | ≤3.0mΩ |
| Dış Yönetici | ≤2.0mΩ | |
| VSWR | ≤1.3 | |
| Malzeme ve Mekanik Özellikler: | |||
| Merkezi Şef | Erkek / fiş | Bakır | Altınla kaplanmış |
| Dişi/Soket | Berilyum Bronz | Altınla kaplanmış | |
| Dayanıklı İletişim | Berilyum Bronz | Nikel kaplama | |
| Kabuk/Ev | Bakır | Altınla kaplanmış | |
| Kabuk/Ev | Paslanmaz çelik | Pasifleştirilmiş | |
| İzolatör | PTFE | ||
| Mühürleme yüzüğü | Silikon Kauçuk | ||
| Dayanıklılık | 500 bisiklet | ||
| Döner | 0.79~1.13N.m | ||
| *Diğer malzemeler ve kaplamalar özel olarak yapılabilir | |||
Ürün Kataloğu:
| RF kabloları |
| Koaksiyel Adaptöre Dalga Rehberi |
| Cam-metal hermetik mühürler |
| J30J Serisi Bağlantısı |
| Mikrodalga döner eklemler |
| RF Adaptörü |
| SMA/SSMA RF Bağlantısı |
| SMP/SSMP RF Bağlantısı |
| TNC RF Bağlantısı |
| N Tipi RF Bağlantısı |
| MCX/MMCX RF Bağlantısı |
| BNC RF konektörü |
| Millimeter Dalga Bağlantıları (2.4mm, 2.92mm) |
Uygulama:
1Test ve ölçüm ekipmanları:
Elektronik test ve ölçüm ekipmanlarında, SMA konektörleri sinyal jeneratörlerini, spektrum analizatörlerini ve diğer ölçüm aletlerini bağlamak için kullanılır.Yüksek hassasiyetleri ve düşük kayıp özellikleri onları test ekipmanları için ideal hale getirir.
2Endüstriyel Otomasyon:
Endüstriyel otomasyon kontrol sistemlerinde, SMA konektörleri, doğru ve gerçek zamanlı veri aktarımını sağlamak için çeşitli sensörleri ve denetleyicileri bağlamak için kullanılır.
3Bilimsel Araştırma:
Bilimsel araştırmalarda, özellikle fizik deneylerinde ve astronomik gözlem ekipmanlarında,SMA konektörleri, yüksek sıklıklı sinyal kaynaklarını ve alıcı ekipmanları yüksek sadakatli sinyal iletimi sağlamak için bağlamak için kullanılır.
Not:
10.000'den fazla türümüz var.Bağlantı, Eğer kullandığınız konektör bulunmuyorsa, lütfen bilgilerinizle bizimle iletişime geçin.
