Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün Adı: | SSMA Erkek Bağlantı | Malzeme: | Pirinç |
|---|---|---|---|
| Türü: | Ra | Cinsiyet: | Erkek |
| Palting: | Altın kaplama | İmpedans: | 50 ohm |
| Dayanıklılık (çiftleşmeler): | 500Döngü | Ağırlık: | Yaklaşık 80 ~ 150g |
| Vurgulamak: | 7 16 din rf konektörü,koaksiyel kablo konektörleri |
||

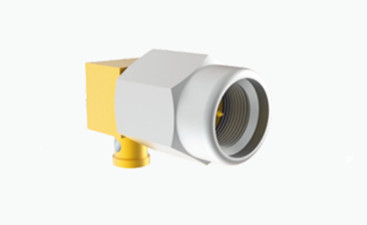

SFF-50-1 Kablosu için korozyon direnci SSMA Erkek Sağ açılı 90° RF Koaksiyel Bağlantısı
SSMA Serisi RF koaksiyel konektörü, küçük boyutu, geniş frekans aralığı ve yüksek güvenilirliği ile tanınan SMA konektörünün daha kompakt bir versiyonudur.Bu tip birleştirici çeşitli sektörlerde yaygın olarak kullanılmaktadır., havacılık, havacılık ve mikrodalga iletişim dahil.

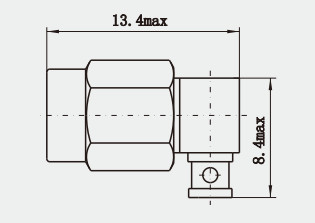

Ürün çizimiSFF-50-1 Kablosu için korozyon direnci SSMA Erkek Sağ açılı 90° RF Koaksiyel Bağlantısı:
Elektriksel Özellikler
Not:Modelin spesifik verileri ürün özellik sayfasındaki verilere dayanmaktadır.
| Elektronik ve Malzeme Özellikleri | ||
| İmpedans | 50Ω | |
| Frekans aralığı | DC~18GHz | |
| Adlık Voltaj | 250 VRMS (En yüksek deniz seviyesi) | |
| Dielektrikler Voltaj direnci | 750 VRMS (En yüksek deniz seviyesi) | |
| VSWR | ≤1.3 | |
| İzolasyon Direnci | ≥5000MΩ | |
| Merkezi kondüktör | Erkek | Sn-P Bronz Altın kaplama |
| Dişi | Berilyum bakır Altın kaplama | |
| Kabuk ve diğer metal parçalar | Bakır Beryllium bakır Altın kaplama | |
| Passifleştirilmiş paslanmaz çelik | ||
| İzolatör | PTFE | |
| Mühür yüzüğü | Silikon kauçuk | |
| Çiftleme tork | 0.5 -0.7N.m | |
Ürün Özellikleri:
1Düşük VSWR (Voltaj Sabit Dalga oranı): SSMA konektörlerinin genellikle çok düşük VSWR değerleri vardır, bu da yüksek iletim verimliliğini ve minimum sinyal yansıtmasını gösterir.
2Cinsiyet Türleri: Diğer koaksiyel konektörler gibi, SSMA konektörleri erkek (plug) ve dişi (receptacle) türlerinde gelir.
3Istikrarlı Bağlantı: Sert ve tekrarlanabilir çiftleşmeyi sağlamak için iplik bağlantıları veya itme takviyeleri gibi mekanizmaları içerirler.
Uygulama:
1Ölçüm ve Enstrümantasyon: Ağ analizörleri, spektrum analizörleri ve diğer hassas test cihazları sinyal kaybını en aza indirmek için SSMA konektörleri kullanır.
2Tıbbi endüstri: MRI (Manyetik Rezonans Görüntüleme) ve CT (Bilgisayarlı Tomografi) tarayıcıları gibi üst düzey teşhis ekipmanlarında, SSMA bağlantıları kullanılır.
3Güvenlik Sistemleri: Güvenlik gözetim sistemlerinde, kameralar ve diğer izleme cihazları için iletim kablolarını bağlamak için kullanılırlar.
Ürün Kataloğu:
| RF Adaptörü |
| SMA RF Bağlantısı |
| SSMP RF Bağlantısı |
| TNC RF Bağlantısı |
| N Tipi RF Bağlantısı |
| Millimeter Dalga Bağlantıları (2.4mm, 2.92mm) |
| RF kabloları |
| Koaksiyel Adaptör'e dalga kılavuzu |
| Cam-metal hermetik mühürler |
| J30J Serisi Bağlantısı |
| Mikrodalga döner eklemler |
Not:
1000'den fazla RF tipi tedarik edebiliriz. Bağlantılar, eğer talebinize uymuyorsa, lütfen bizimle iletişime geçin.
