Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Malzeme: | Paslanmaz çelik | Cinsiyet: | Dişi |
|---|---|---|---|
| Ürün adı: | 2.92mm, K tipi, SMK | anahtar kelimeler: | Dört Delikli Flanş Panel Konnektörleri |
| Öğe: | Milimetre Dalga Konnektörleri | Kaplama: | Nikel kaplama |
| Başvuru: | RF | Yüzey Kaplama: | pasifleştir |
| Vurgulamak: | 2,92 mm erkek konnektör |
||

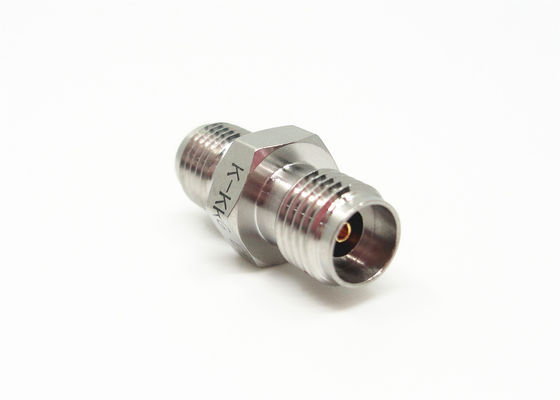

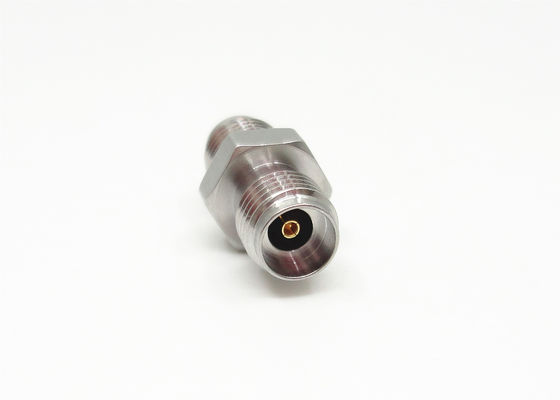

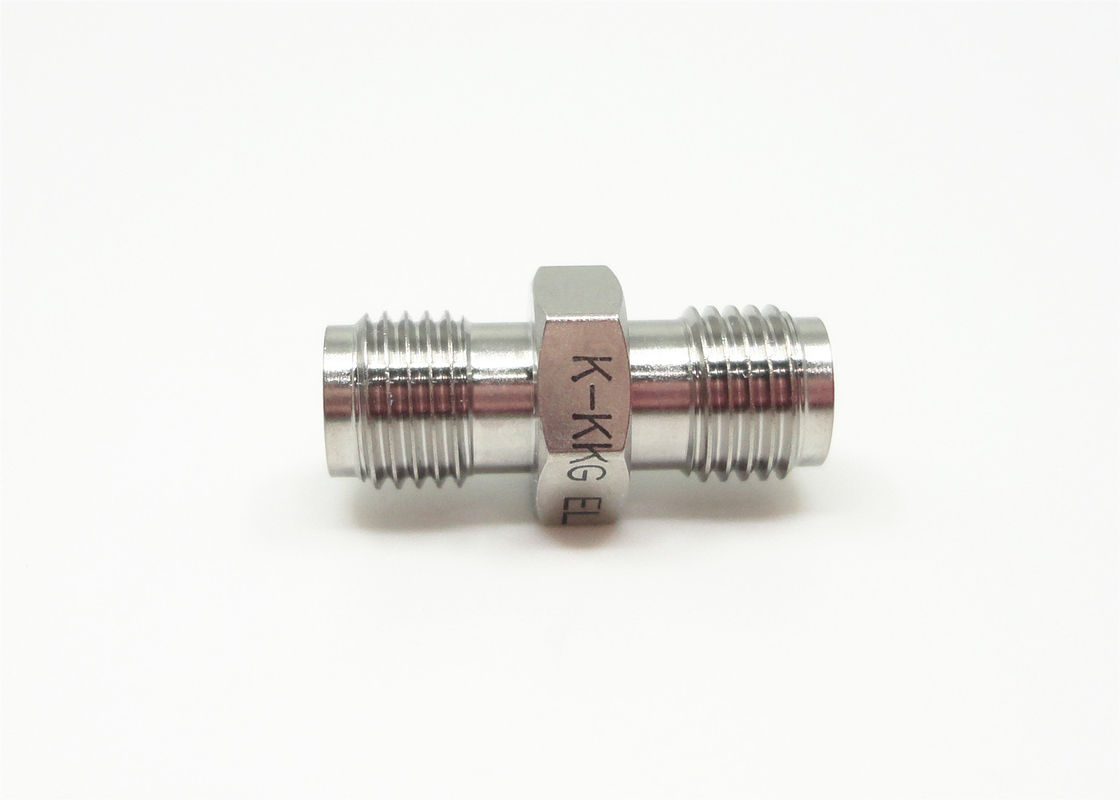

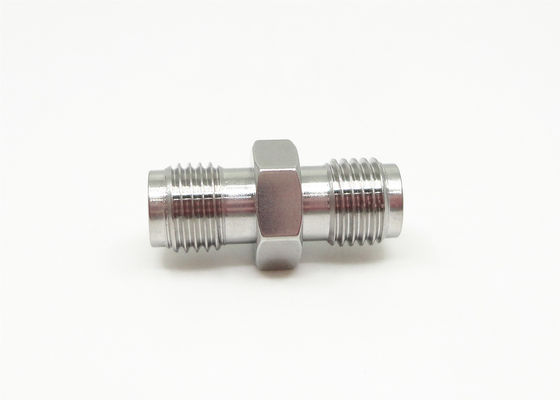

Dişi Soket 2.92mm(K) Erkek - 2.92mm(K) Milimetre Dalga MMW Düz SMK Adaptörü
K tipi (2.92 mm, SMK) milimetre dalga konektörleri, 2.92 mm konektörler olarak da adlandırılır.En popüler metre dalga konektörlerinden biridir. Geniş frekans aralığı 40 GHz'e kadardır.SMA ve 3.5mm konektörlerle çiftleştirilebilirler.
Bu K-tipi (2.92mm, SMK) konektörler hava arayüzünü benimser, bu da onları küçük boyutlu, hafif ve bağlantıda çok güvenilir vb.
Genel amaçlı RF ve mikrodalga kullanımı için yüksek hassasiyetli 50 ohm koaksiyel 2,92 mm (Dişi) konektörler.Bu yüksek performanslı konektörler, ekipmanın ve kablo ara bağlantısının uygun şekilde eşleştirilmesi için hücresel iletişimden uydu iletişimine kadar çok çeşitli test ve ölçüm ayarlarında kullanılır.Konektörler dayanıklı paslanmaz çelikten yapılmıştır ve tekrarlanan kullanıma dayanacak şekilde tasarlanmıştır.Kayıp kayıplı plastik merkez iletken desteğine sahip bir hava dielektrik özelliğine sahiptirler.
özellikleriDişi Soket 2.92mm(K) Erkek - 2.92mm(K) Milimetre Dalga MMW Düz SMK Adaptörü(mm):
| İç direnç | 50 Ω |
| Frekans aralığı | DC - 40 GHz |
| Voltaj ölçümü | 250 VRMS (Maks. Deniz Seviyesi) |
| Dielektrik Dayanım Gerilimi | 750 VRMS (Maks. Deniz Seviyesi) |
|
Gerilim duran dalga oranı |
≤ 1.05 + 0.005f |
| Kontak direnci | Merkez İletken ≤ 3.0 mΩ |
| Dış İletken ≤ 2,0 mΩ | |
| Yalıtım direnci | ≥ 5000 MΩ |
| İç İletken | Erkek fiş: Pirinç, Altın Kaplama |
| Dişi Jack: BeCu, Altın Kaplama | |
| Esnek İletişim | BeCu, Nikel Kaplama |
| Gövde / Kabuk / Muhafaza |
Pirinç, Altın Kaplama |
| Yalıtkan | PEI |
| Conta | Silikon lastik |
| Sıcaklık | -55℃ ~ +125℃ |
| dayanıklılık | 500 Döngü |
| tork | 0.79 ~ 1.13 Nm |
ÖzellikleriDişi Soket 2.92mm(K) Erkek - 2.92mm(K) Milimetre Dalga MMW Düz SMK Adaptörü(mm):
• SMA serisi, K serisi ,2.4mm,3.5mm konnektörler ile mate ve değiştirilebilir.
• 40 GHz'e kadar üstün elektrik performansı
• Küçük hacimli, hafif, yüksek kullanım frekansı, güvenilir bağlantı avantajlarına sahiptir.
• Yüksek frekanslı iletim gerektiren uygulamalar için harika
• MIL-STD-348'e göre konektör eşleştirme arayüzü
• Dişi kontaklar benzersiz üç yuvalı yapıya sahiptir
• An Kayıp kayıplı plastik merkez iletken desteğine sahip hava dielektrik.
• Yüksek kullanım frekansına, güvenilir bağlantıya sahiptir.
AvantajlarıDişi Soket 2.92mm(K) Erkek - 2.92mm(K) Milimetre Dalga MMW Düz SMK Adaptörü(mm):
| Normal ürünler | Elit ürünler | |
| Frekans aralığı | DC~40GHz | DC~65GHz |
| VSWR | ≤1.35 | ≤1.3 |
| dayanıklılık | 300 Döngü | >500 Döngü |
UygulamaDişi Soket 2.92mm(K) Erkek - 2.92mm(K) Milimetre Dalga MMW Düz SMK Adaptörü(mm):
* Füzeler ve güdüm sistemleri
* Telekomünikasyon sistemleri
* Enstrümantasyon
* Otomotiv
* Uydu
* Bilgisayar/LAN'lar
* Telekomünikasyon
* Aviyonikler, radarlar
* Navigasyon sistemleri
* Araştırma merkezleri
* Suydu iletişimi
