| Malzeme: | Pirinç | Cinsiyet: | Dişi |
|---|---|---|---|
| Ürün Adı: | K/2.4mm Adaptör | Anahtar kelimeler: | MMW Adaptör Konnektörleri |
| Ürün: | Milimetre Dalga Konnektörleri | Kaplama: | Nikel kaplama |
| Uygulama: | RF | Yüzey Kaplama: | Pasifleştir |
| Bağlantı tipi: | Düz RF Konnektörleri | ||
| Vurgulamak: | Yarım sert kablo RF Koaksiyel Bağlantısı,Bakır RF Koaksiyel Bağlantısı,Dört delikli Flange RF Koaksiyel Bağlantısı |
||

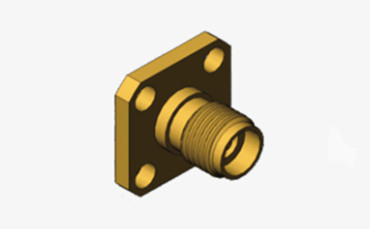

K2.92 2#Yarı sert / esnek Kablo için Dişi 4 delikli Brass RF Koaksiyel Bağlayıcı
Bu K-tip (2.92 mm) MMW konektörleri, kompakt boyutu, hafif ve güvenilir bağlantıları ile karakterize edilen bir hava arayüzü kullanır.
3.5mm'den 2.4mm'ye geçiş yapan yüksek hassasiyetli 50Ohm koaksiyel adaptör, genel RF ve mikrodalga uygulamalarının geniş bir yelpazesine hizmet eder.Bu yüksek performanslı konektörler çeşitli test ve ölçüm senaryolarında kullanılır, hücresel iletişimden uydu iletişimine kadar, ekipmanların ve kablo bağlantılarının doğru bir şekilde eşleşmesini sağlar.Bağlantı tekrarlanan kullanıma dayanmak için inşa edilmiştir.Düşük kayıplı plastikten yapılmış bir hava dielektrik ve merkezi bir iletken desteğine sahiptir.
Spesifikasyon:
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
| İmpedans | 50 Ω |
| Frekans aralığı | DC - 40GHz |
| Rating Voltajı | 250 VRMS (Max. Deniz Dolu) |
| Dielektrik Dayanıklı Voltaj | 750 VRMS (Max. Deniz Doluğu) |
|
Voltaj sabit dalga oranı |
≤1.25 |
| Temas direnci | Merkezi iletken ≤ 3,0 mΩ |
| Dış iletken ≤ 2,0 mΩ | |
| İzolasyon Direnci | ≥ 5000 MΩ |
| İç iletken | Erkek fiş: Bakır, Altın kaplama |
| Kadın Jack: BeCu, Altın Kaplama | |
| Dayanıklı İletişim | BeCu, Nikel kaplama |
| Vücut / Kabuk / Ev |
Altınla kaplanmış tunç |
| İzolatör | PTFE |
| Paket | Silikon Kauçuk |
| Sıcaklık | -55°C ~ +125°C |
| Dayanıklılık | 500 döngü |
| Döner | 0.79 ~ 1.13 N.m. |
| Ekleme kaybı | < 0,04 sqrt ((f (((GHz)) dB |
| Sıcaklık aralığı | -65 °C~+165 °C |
| Bağlantı iğnesi | Altın kaplama |
Özellikleri:
1Yüksek frekanslı performans.
Düşük Giriş Kaybı ve Düşük VSWR: Hava iletim hatlarının avantajlarından yararlanarak, K2.92mm konektör, Voltage Standing Wave Ratio (VSWR) ve giriş kaybı için optimize edilmiştir.Sinyal iletiminin istikrarını ve verimliliğini sağlamak.
2Yapısal tasarım
Kompakt Boyut: K2.92mm konektörünün küçük boyutu ve hafif ağırlığı, taşınabilir cihazların ve milimetre dalga sistemlerinin ihtiyaçlarını karşılayan, sınırlı alanlarda kurulmasını ve kullanılmasını kolaylaştırır.
Uygulama:
1Radar mühendisliği:
K2.92 konektörü, nesneleri tespit etmek ve bulmak için yüksek hassasiyet ve yüksek frekanslı iletim performansının gerekli olduğu radar sistemlerinde yaygın olarak kullanılır.46 GHz'e kadar bir çalışma frekans aralığı ile, modern radar teknolojisinin yüksek frekanslı sinyal taleplerini destekler.
2Elektronik Karşı önlemler:
Elektronik karşı önlem sistemleri, yüksek müdahale ortamlarında bile istikrarlı çalışabilecek konektörlere ihtiyaç duyar.92mm konektör elektronik savaşta sinyal güvenilirliği ve bütünlüğünü sağlar..
Bu konektörün kompakt tasarımı, engelleyici ve sinyal analizörü gibi taşınabilir elektronik karşı önlemler için idealdir.
* Standart ihracat kartonu
* Müşterilerin gereksinimlerine göre
Not:
10.000'den fazla türümüz var.MMW Adaptör,Eğer kullandığınız konektör bulunmuyorsa, lütfen detaylarınızla bize ulaşın.- Evet..
