| Ürün Adı: | BNC RF Konektörü | Kaplama: | Nikel kaplama |
|---|---|---|---|
| Dayanıklılık: | 500 Döngü | Malzeme: | Pirinç |
| Tasarım Standardı:: | IEC 60169-8 | Türü: | dümdüz |
| Cinsiyet: | Erkek | Ürün Anahtarları: | bnc dişi bölme montaj konnektörü, TV fişi Bölme, TNC fiş konnektörü |
| Vurgulamak: | bnc sıkıştırma konektörü,bnc kablo konektörü |
||

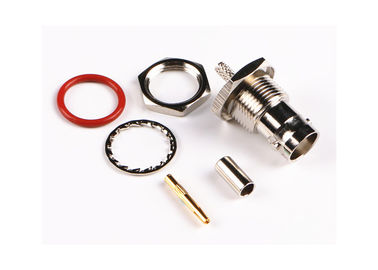

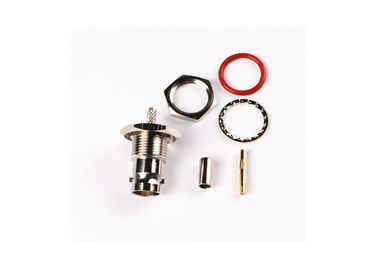

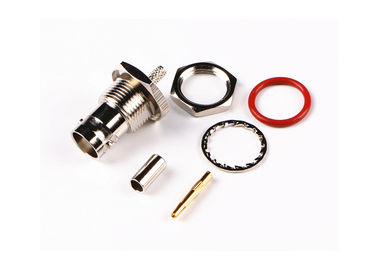

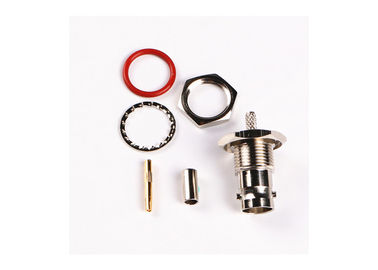

Yüksek Kaliteli BNC Erkek Anten Bağlantısı RG179 için BNC Pin Bağlantısı Crimp
BNC konektörü (Bayonet Neill Concelman) koaksiyel kablo için kullanılan minyatür hızlı bağlantı / bağlantıyı kesme RF konektörüdür.Çiftleşme, bağlama fındığının sadece dörtte bir dönüşüyle elde edilir.. BNC'ler, minyatür-alt-minyatür koaksiyel kablo (örneğin, RG-58, 59, RG-179, RG-316) için kablo sonlandırması için idealdir.ve diğer radyo frekanslı elektronik ekipmanlarBNC konektörleri, kabloların 50 Ohm veya 75 Ohm'luk karakteristik impedanslarına uymak için yapılır.Monitörler de dahil olmak üzere düşük mikrodalga frekanslı uygulamalarda iyi çalışır., LAN, telekomünikasyon cihazları ve test ekipmanları.Mil-C-39012/16-24l'e göre geliştirilmiş ve bayonet yapısı çiftleştirme özelliklerine sahip olan, yurtdışındaki aynı tip bağlantılarla değiştirilebilir, hızlı bir şekilde bağlanabilir ve bağlanamazlar.Radyo ekipmanlarında ve aletlerinde koaksiyel kabloları bağlamak için kullanılır.
Spesifikasyon
| Elektriksel Özellikler | ||
| İmpedans | 50 Ohm | |
| Frekans aralığı | DC~4GHz | |
| Adlık Voltaj | 500 VRMS (En yüksek deniz seviyesi) | |
| Dielektrikler Voltaj direnci | 1500 VRMS (En yüksek deniz seviyesi) | |
| İzolasyon Direnci | ≥5000 MOhm | |
| Temas direnci | Dış iletken | ≤2.0mOhm |
| Merkezi kondüktör | ≤0,5mOhm | |
| VSMR | ≤1.3 | |
Ürün ayrıntıları:
| Malzeme ve Mekanik Özellikler | |||
| Merkezi Şef | Erkek / fiş | Bakır | Altınla kaplanmış |
| Dişi/Soket | Sn-P bronz | Altınla kaplanmış | |
| Dayanıklılık Teması | Berilyum bronz | Nikel kaplama | |
| Kabuk / Ev | Bakır, paslanmaz çelik | Nikel kaplama | |
| İzolatörler | PTFE | ||
| Mühürleme yüzüğü | Silikon Kauçuk | ||
| Dayanıklılık | 500 adet. | ||
| RoHS Uyumlu | - Evet. |
| Çiftleşme Döngüleri | 500Dönem |
| İletişim Koruma | 10N min |
| Kablo Tutma | 100N min |
| Çiftleşme Gücü | 0.58N maksimum |
| Bağlantıyı çözme gücü | 0.6 N en fazla |
Çevre Özellikleri:
| Çalışma sıcaklığı | -45 ile +155Deg C |
| IP derecelendirme (birleştirilmiş) | IP67 |
Özellikleri:
- Düşük maliyet ve yüksek kalite.
- DC'den 4GHz'e kadar düşük yansıma ile geniş bant performansı.
- 50 Ohm impedans
- Hızlı bağlantı / bağlantıyı kesmek
- Minyatür RG esnek yarı sert koaksiyel kabloların geniş bir yelpazesi barındırır
- BNC konektörleri düz veya dik açılı versiyonlarda mevcuttur, yanı sıra, perdeler, 2 delikli panel, 4 delikli panel veya montajsız seçenekler.
- Endüstri standardı kabloya ve basılı devre kartı cihazı olarak yerleştirilmesi için mevcuttur
- Tekrarlanabilir performans sağlamak
Uygulama:
* Bilgisayar/LAN
* Radyo/CCTV
* Geniş bant
* Araçlandırma
* Antenler
* Telekom
* Bilgisayarlar
* Yüksek hızlı kablo modemleri
* Yayın
* Video sistemleri
* Otomotiv
* Telekomünikasyon
* Kablosuz endüstriler
* Ölçüm ekipmanları
* Baza istasyonları
Not:
10.000'den fazla bağlantı ürünümüz var (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP vb.), Eğer kullandığınız bağlantı bulunmuyorsa,Lütfen detaylarınızla bizimle iletişime geçin..
