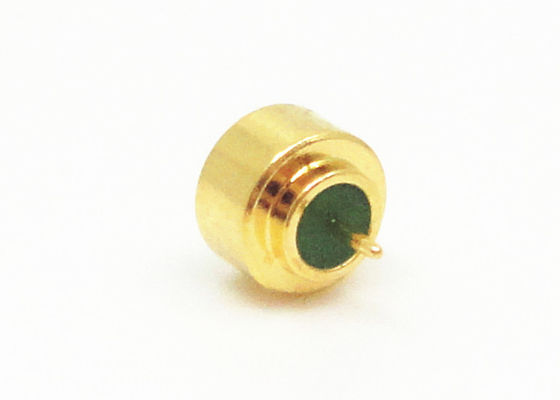

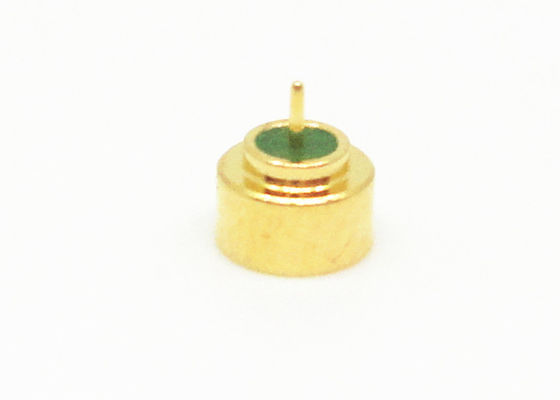

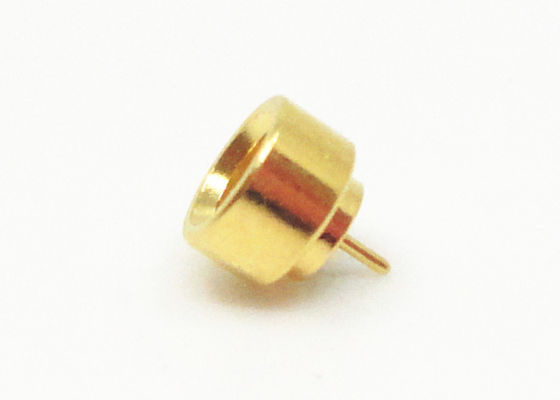

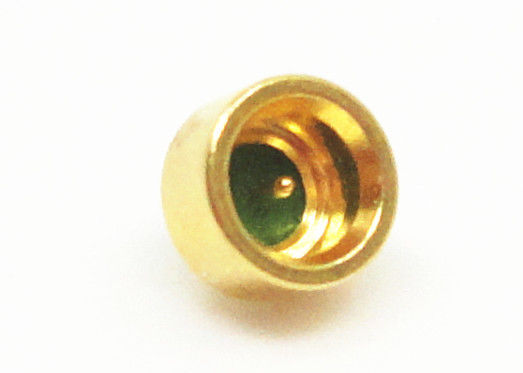

Hava Geçirmez Erkek SMPM RF Konnektör Koaksiyel SSMP Konnektör 50Ω Empedans Pahlı Mikroşeritli
|
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Etkileşim derinliği: | 1.4 | Cinsiyet: | Erkek |
|---|---|---|---|
| Malzeme: | Pirinç, Altın kaplama | Kaplama: | Altın kaplama |
| İç direnç: | 50Ω | Frekans aralığı: | DC~50GHz |
| pah çapı: | φ2.2 | Arayüz: | Tam Tutma |
| Vurgulamak: | Hava Geçirmez SMPM RF Konnektör,50Ω SSMP Koaksiyel Konnektör,Pahlı Mikroşerit SMPM Konnektör |
||
Konik SMPM RF Konnektör Koaksiyel SSMP Konnektör 50Ω Şampanyalı Mikrostrip Empedansı
SMPM, küçük boyutu (Mini SMP'ye kıyasla), hafifliği, geniş çalışma bant genişliği vb. ile karakterize edilen mikro itmeli bir RF koaksiyel konektördür. Modüler yoğun kurulum durumunda karttan karta konektörlerin kuplaj kullanımı için uygundur. Fişin tam pençe ve dişli deliksiz olmak üzere iki arayüz formu vardır.
SMPM arayüzü, DC'den 50 GHz'e kadar bir frekans aralığına sahip mikro minyatür bir arayüzdür. Genellikle minyatürleştirilmiş yüksek frekanslı koaksiyel modüllerde kullanılır ve hem geçmeli hem de takmalı eşleştirme stillerinde sunulur.
Tam kilitli ve pürüzsüz delikli eşleştirme sistemleri sırasıyla kavrama/ayırma kuvvetleri seviyeleri sağlar. Bu ara bağlantı ailesi, küçük paket tasarım ihtiyaçlarını karşılar; yüksek veri hızlı uygulamalar için yüksek oranda korumalı bir ara bağlantı olarak veya yüzer bir mermi adaptörü kullanarak karttan karta bir sistemde kullanılabilir. Bu yüzer mermi, hem radyal hem de eksenel hizasızlığı telafi eden eşleşmiş çiftler arasında bir bağlantı sağlar.
Özellikler
| Elektriksel Özellikler | |||||
| Empedans | 50Ω | ||||
| Frekans Aralığı | DC~50GHz | ||||
| Anma Gerilimi | 170VRMS* | ||||
| Dielektrik Gerilim-direnç | 500VRMS* | ||||
| İzolasyon Direnci | ≥2000MΩ | ||||
| Merkez Direnci | Dış iletken | ≤5mΩ | |||
| Merkez iletken | ≤30mΩ | ||||
| DC~18GHz | 18~26.5GHz | 26.5~40GHz | 40~50GHz | ||
| VSWR | ≤1.25 | ≤1.3 | ≤1.4 | ≤1.5 | |
| Malzeme ve Mekanik Özellikler | |||||
| Merkez İletken | Erkek | Kovar, Altın kaplama | |||
| Elastik Kontak | Berilyum bronz Altın kaplama | ||||
| Gövde ve diğer Metal Parçalar |
Kovar Altın kaplama |
||||
| İzolatörler | Cam sinterleme | ||||
| Hermetik Ürün Sızıntı Oranı | ≤1.01325×10-3Pa·cm3/s | ||||
Özellikler
Özellikler ve Faydalar
Küçük paket boyutu
Hızlı kurulum için geçmeli ve takmalı eşleştirme stilleri
Karttan karta ve kablodan karta konfigürasyonlar için mevcut tasarımlar
| Model No. | L(mm) | Arayüz Tipi | Not |
| SMP(M)-JHD | 1.3 | Tam kilitli, hermetik olarak kapatılmış | Arayüz derinliği 1.4mm |
| SMP(M)-JHD-S | pürüzsüz delik | Arayüz derinliği 1.4mm | |
| SMP(M)-JHD3 | Tam kilitli, hermetik olarak kapatılmış | Arayüz derinliği 1.4mm | |
| SMP(M)-JHD50 | Tam kilitli, hermetik olarak kapatılmış | Arayüz derinliği 1.4mm | |
| SMP(M)-JHD41-S | pürüzsüz delik | Arayüz derinliği 1.4mm | |
| SMP(M)-JHD57-S | pürüzsüz delik | Arayüz derinliği 1.4mm |
Uygulama:
Antenler
Geniş Bant
Kablosuz
Ölçüm Cihazları
Tıbbi
Kuantum Bilgisayar
Ürün Kataloğu:
| RF Adaptörü |
| Dalga kılavuzundan Koaksiyel Adaptöre |
| Cam-metal Hermetik Sızdırmazlıklar |
| J30J Serisi Konnektör |
| Mikrodalga Döner Eklemler |
| RF Kablo Grupları |
| SMA/SSMA RF Konnektör |
| SMP/SSMP RF Konnektör |
| MCX/MMCX RF Konnektör |
| TNC RF Konnektör |
| N Tipi RF Konnektör |
| BNC RF Konnektör Milimetre Dalga Konnektörleri(2.4mm, 2.92mm) |
NOT:
10.000'den fazla tipimiz var SMPM Konnektör, aradığınız konnektör bulunamazsa, lütfen ayrıntılarınızla bize ulaşındetay.
