2.92mm K Serisi Erkek Dişi Konnektör / Milimetre Mikrodalga Kablo Grupları
|
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Ürün adı: | 2.92mm Kablo Düzeneği | İç direnç: | 50Ω |
|---|---|---|---|
| sertifika: | CE ROHS | özelleştirilmiş: | Kablolar ve konektörler |
| Tip: | 2.92mm erkek/dişi erkek/dişi | Frekans aralığı: | DC~40GHz |
| Vurgulamak: | koaksiyel kablo montajları,özel kablo montajları |
||

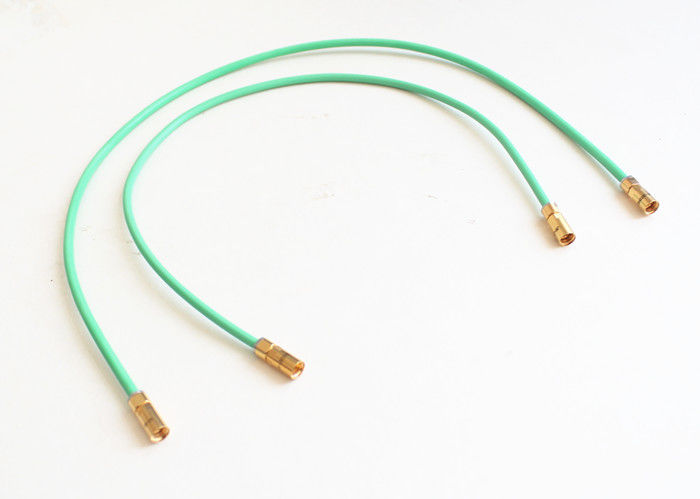

2.92mm K serisi Konnektör Milimetre Mikrodalga MMW Kablo Grubu
Bu kablo tertibatı karşılık gelen kablolara sahip k-serisi milimetre dalga konektörlerinden oluşur, kullanım frekansı 40 GHz'e kadardır.Geniş bant genişliği, iyi yüksek frekans performansı özellikleri ile,düşük kayıp, güvenilir bağlantı.K serisi hava arayüzü kullandığından, 1/4-36UNS dişli bağlantı, hacim küçüktür ve ağırlık hafiftir, K serisi SMA ile değişebilir, bu nedenle mikrodalga ölçümünde ve yüksek performans gereksinimi ve karmaşık uzamsal konum ile vesilesiyle yaygın olarak kullanılır.
NC-KY195/TNC-C-JW195
Özellikler:
| mpedans | 50 Ω |
| Frekans aralığı | DC - 40 GHz |
| Voltaj ölçümü | 250 VRMS (Maks. Deniz Seviyesi) |
| Dielektrik Dayanım Gerilimi | 750 VRMS (Maks. Deniz Seviyesi) |
| Gerilim duran dalga oranı VSWR |
≤ 1.05 + 0.005f |
| Kontak direnci | Merkez İletken ≤ 3.0 mΩ |
| Dış İletken ≤ 2,0 mΩ | |
| Yalıtım direnci | ≥ 5000 MΩ |
| İç İletken | Erkek fiş: Pirinç, Altın Kaplama |
| Dişi Jack: BeCu, Altın Kaplama | |
| Esnek İletişim | BeCu, Nikel Kaplama |
| Gövde / Kabuk / Muhafaza | Pirinç, Altın Kaplama Paslanmaz Çelik, Pasifleştirilmiş |
| Yalıtkan | PEI |
| Conta | Silikon lastik |
| Sıcaklık | -55℃ ~ +125℃ |
| dayanıklılık | 500 Döngü |
| tork | 0.79 ~ 1.13 Nm |
Özellikler:
• 2,9 mm konektör frekansı 40 GHz'e kadardır.
• SMA serisi, K serisi ,2.4mm,3.5mm konnektörler ile mate ve değiştirilebilir.
• 40 GHz'e kadar üstün elektrik performansı
• Küçük hacimli, hafif, yüksek kullanım frekansı, güvenilir bağlantı avantajlarına sahiptir.
• Yüksek frekanslı iletim gerektiren uygulamalar için harika
• MIL-STD-348'e göre konektör eşleştirme arayüzü
• 40 GHz'e kadar üstün elektrik performansı
• Dişi kontaklar benzersiz üç yuvalı yapıya sahiptir
• An Kayıp kayıplı plastik merkez iletken desteğine sahip hava dielektrik.
Başvuru:
* Enstrümantasyon
* Otomotiv
* Uydu
* Bilgisayar/LAN'lar
* Telekomünikasyon
* Aviyonikler, radarlar
* Füzeler ve güdüm sistemleri
* Telekomünikasyon sistemleri
* Navigasyon sistemleri
* Araştırma merkezleri
* Suydu iletişimi
Detaylı Veri
Montaj atölyesi yeteneği:
*Otomatik soyma
* Otomatik lazer soyma
*Sıcaklık kontrollü lehimleme
*Temiz oda
*Lazer işaretleme
Hazır mikrodalga kablo montaj hatlarının satın alınması önemli faydalar sağlar:
• Mükemmel montaj, reddetme yok
• Montaj personelini eğitmeye gerek yok
• Montaj hükümleri için sermaye yatırımı yok
• Tam uyumlu kablolar ve konektörler
aynı üretici
• Xi'an Elite Elektronik kaliteyi garanti eder
