9 Pin 0.5mm Hermetik Kapalı Bağlantılar / Multi Pin RF Bağlantısı ROHS JMC-149
|
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Ürün adı: | Camdan Metale Çok Pimli Başlıklar | Kaplama: | Altın kaplama |
|---|---|---|---|
| Empedans: | Diğer | Sabitle: | 9 iğne |
| Pim malzemesi: | Kovar 4J29 | Bardak: | 7052,7070 |
| Hermecity: | <1.01325 x 10e-08 std.cc/s | Sertifika: | ROHS ISO-9001-2015 |
| Vurgulamak: | 9 pin hermetik sızdırmaz konektör,0.5mm çok pinli RF konektör,ROHS cam-metal sızdırmaz konektör |
||

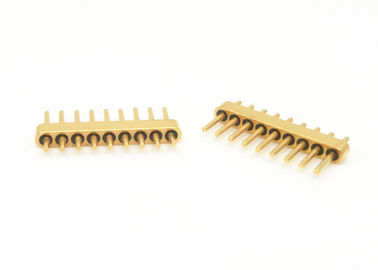

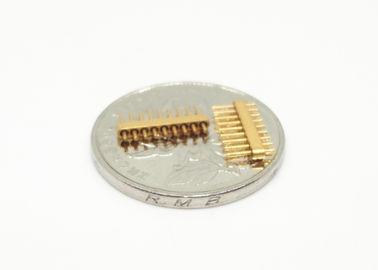

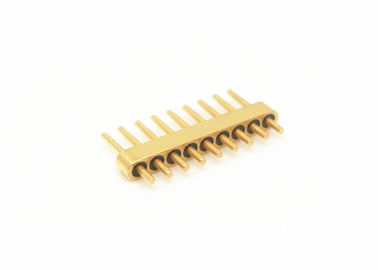

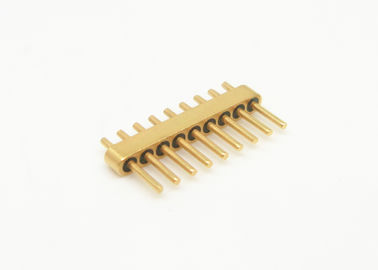

9 Pin Çoklu Pin Başlıkları Kovar Alaşımlı Hermetik Cam-Metal Mühürlü Besleme
Hermetik Çoklu Pin Başlıkları / Cam-Metal Mühürler RF / DC Beslemeleri /Cam Boncuklar olarak da adlandırılır Cam yalıtkan, Hermetik Başlık. Başlıca, modüller ve modüller, modüller ve gaz sızdırmazlık gereksinimi olan bileşenler arasında mikrodalga sinyallerini, güç sinyallerini ve kontrol sinyallerini iletmek için kullanılırlar. Sızdırmazlık bileşenlerinin en kritik bileşenlerinden biridir.
Düşük dielektrik sabiti ve düşük dielektrik kaybına sahip cam, yalıtım ve destek malzemesi olarak kullanılır. Gövde ve iletken Kovar alaşımı yüksek sıcaklıkta sinterlenmiş ve yüzeyi altın kaplamadır. Merkez iletken, altın tel bağlama, lehimleme ve eşleştirme gibi çeşitli sonlandırma stillerine sahiptir.
Cam yalıtkanlar küçük, hafif, hermetik, yüksek güvenilirlidir ve son yıllarda elektronik üretim endüstrilerinde yaygın olarak kullanılmıştır.
Katalog-Cam-Metal Hermetik Mühürler.pdf
Şartname:
| Ürün Adı | Camdan Metale Çoklu Pin Başlıkları |
| Empedans | diğer |
| Tip | 9 pin |
| Sıralar | 1 sıra |
| Renk | Altın kaplama |
| Gövde ve pin malzemesi | Kovar 4J29 |
|
Cam malzemesi
Cam Rengi
|
7050 veya 7070 tipi
Yeşil veya Beyaz
|
| Frekans Aralığı | NA |
| VSWR | NA |
| Dayanım Gerilimi | ≥300V |
|
Hermetiklik Kaçak Oranı |
<1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/saniye @ 1 atm |
| İzolasyon Direnci | tek pin için ≥2000MΩ, çoklu pin için ≥1000MΩ |
| Çalışma sıcaklığı | -65℃~+260℃ |
Özellikler:
- Küçük boyut
- Hafif
- Hermetik
- Kararlı kalite ve yüksek güvenilirlik
- İç iletken: Altın tel bağlama, lehimleme ve eşleştirme yöntemi seçeneği
Avantajlar:
- 1.27um altın kaplama
- Sıkı tolerans kontrolü
- Seçenek için standart ve özel tasarım.
- Yüksek maliyet-etkin ürünler ve hizmetler
- Standart boyutlar için büyük stoklar
- Özel ürünler için hızlı teslimat
Uygulama:
Elektronik paketler, uydular, radar ve diğer aviyonik, havacılık ve otomotiv alanlarında geniş uygulama alanı. SMA, milimetre dalga ürünleri ile kullanılabilir.
Anahat Çizimi ve Resim
Birim:mm
Ürün Listesi:
| 50Ω RF Tek Pin JM Serisi | Lehimleme Eşleştirme ve Bağlama seçeneği |
| 50Ω RF Tek Pin JM Standart Serisi | Lehimleme Eşleştirme ve Bağlama seçeneği |
| 50Ω RF Tek Pin JM Standart Dışı Serisi | Lehimleme Eşleştirme ve Bağlama seçeneği |
| DC Tek Pin JK Serisi | Lehimleme ve Bağlama seçeneği |
| DC Tek Pin JK Standart Serisi | Lehimleme ve Bağlama seçeneği |
| DC Tek Pin JK Standart Dışı Serisi | Lehimleme ve Nail Head Bağlama seçeneği |
|
Çoklu Pin Başlık JMC Serisi
|
1-9 pin, 1-3 sıra seçeneği |
| Özel boyutlar |
Geniş aralık |
Optimal Hermetik Mühürler-ELT.pdf
NOT:
100.000'den fazla tip Hermetik Cam-Metal Mühür Konnektörleri, kullandığınız konnektör bulunamazsa, lütfen detaylarınızla bizimle iletişime geçin.
