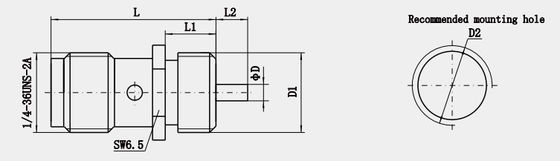

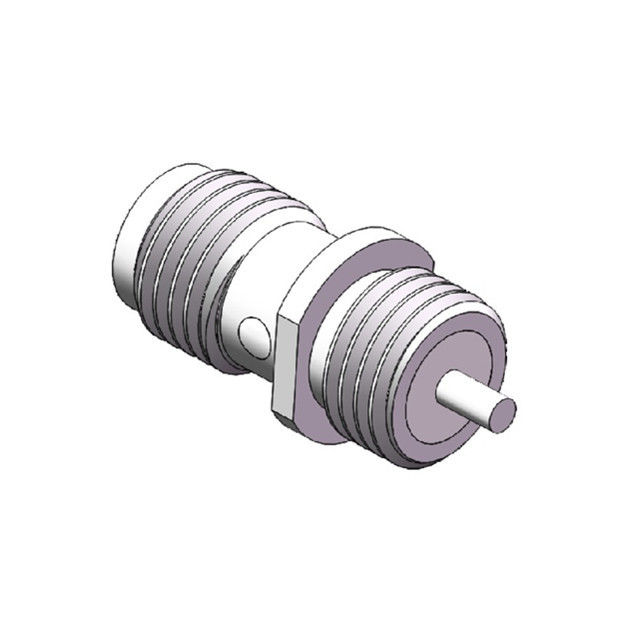

50 Ohm Nikel Kaplama Bulkhead Dişi Jak Düz SMA Konnektör
|
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Öğe: | SMA RF Konektörü | Kaplama: | Nikel Kaplama |
|---|---|---|---|
| Cinsiyet: | Dişi | İç direnç: | 50Ω |
| sıklık: | DC~18GHz | Ömür: | 500 Döngü |
| Gövde: | Pirinç | Uygulama: | Ses/Görüntü/Mikrodalga |
| Öğe: | SMA RF Konektörü | Kaplama: | Nikel Kaplama |
| Başvuru: | ses/video/mikrodalga | ||
| Vurgulamak: | 50 Ohm SMA bulkhead dişi jak,Nikel kaplama düz SMA konnektör,SMA RF konnektör bulkhead montaj |
||
50Ohm Nikel Kaplama Bulkhead Dişi Jak Düz SMA Konnektör
- SMA RF konektörleri, hızlı bağlantı, itmeli veya standart arayüz, düz, 90 derece versiyonlarının yanı sıra bulkhead veya 4 delikli panel konfigürasyonlarında mevcuttur.
- SMA RF konektörü, lehimleme veya kıvırma gerektirmeden iki konektörü birbirine vidalayarak basitçe yüksek kaliteli ve hızlı kombinasyonlar sunar.
- SMA elektrik konektörleri, mikrodalga, antenler ve test cihazları vb. için yaygın olarak kullanılır.
- SMA RF konektörü, minyatür boyutlu, titreşim önleyici ve 18GHz'e kadar geniş frekans aralığına sahip (SMA RF konektörlerimiz 20GHz olabilir) dişli kuplajlı RF koaksiyel konektörlerdir.
Ana Özellikler:
- Geniş yönlendirme ve PCB sonlandırma çeşitliliği
- 18GHz'e kadar frekans aralığı Sub-minyatür koaksiyel konektörler
- Dişli arayüz kullanımı
- Pasivasyon veya altın kaplama olarak mevcuttur
- Pirinç ve paslanmaz çelik malzeme seçenekleri
- Düz veya dik açılı versiyonlarda mevcuttur
- Bulkhead, 2 delikli panel, 4 delikli panel veya montajsız seçeneklerle.
- Erkek, dişi ve adaptör varyantları ile geniş ürün yelpazesi.
- RoHS uyumlu
SMA RF Konektörlerinin Özellikleri:
| Arayüz standardı | IEC60169-15 |
| Empedans | 50Ω |
| Frekans Aralığı | DC - 18GHz |
| Giriş Kaybı | ≤0.30dB |
| VSWR | ≤1.2(DC-6GHz) |
| İzolasyon Direnci | ≥5000MΩ |
| Merkez Kontak Direnci | ≤3mΩ |
| Dış Kontak Direnci | ≤2mΩ |
| Eşleşme Döngüleri | ≥500 |
| Sıcaklık Aralığı | -65-+165℃ |
| Dielektrik | PTFE |
Uygulama:
- Mikrodalga Sistemleri Telekomünikasyon
- 5G Çözümleri
- Ölçüm Sistemleri
- Cep Telefonu WiFi Anten Sistemleri
SMA RF Koaksiyel Konektörler Hakkında Daha Fazla Bilgi:
Ürün Kataloğu:
| RF Adaptörü |
| SMA RF Konektörü |
| SSMP RF Konektörü |
| TNC RF Konektörü |
| N Tipi RF Konektörü |
| MCX/MMCX RF Konektörü |
| Milimetre Dalga Konektörleri (2.4mm, 2.92mm) |
| RF Kablo Grupları |
| Dalga Kılavuzundan Koaksiyel Adaptöre |
| Cam-Metal Hermetik Contalar |
| J30J Serisi Konektör |
| Mikrodalga Döner Eklemler |
İlgili Ürün
1. PCB için SMA Dişi Bulkhead Montaj RF Konektörleri
2. SMA 4 Delikli Flanş Montaj Dik Açılı RF Koaksiyel Konektörler
| Model No, | L | L1 | L2 | D | Not |
| SMA-KWFD | 29 | 15 | 2.9 | 1.3 | |
| SMA-KWFD8 | 15.1 | 3 | 1 | 1.3 | |
| SMA-KWFD103 | 22.4 | 5.4 | 5.7 | 1.3 | |
| SMA-KFD113 | 34 | 20 | 2.9 | 1.3 | |
| SMA-KWFD118 | 20.1 | 4.8 | 4.2 | 1.3 | |
| SMA-KWFD120 | 16.1 | 4 | 1 | 1.3 | |
| SMA-KWFD122 | 17.4 | 2.3 | 4 | 1.3 |
3. PCB Lehim Montaj 50Ω Altın Kaplama 18GHz SMA Dik Açılı Konektörler
| Model No. | L | L1 | Not |
| SMA-KWHD | 13.5 | 3.9 | |
| SMA-KWHD9 | 11.5 | 1.9 | |
| SMA-KWHD11 | 15.6 | 6 |
4.SMA Dişi PCB Panel Lehim Montaj RF Konektörleri
| Model No. | L | D | D1 | Not |
| SMA-KHD9 | 2 | 1.3 | 1.4 | |
| SMA-KHD9A | 1.8 | 0.8 | 0.9 |
NOT:
10.000'den fazla tip SMA Konektörümevcuttur, kullandığınız konektör bulunamazsa lütfen detaylarınızla bizimle iletişime geçin.
