Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün adı: | SSMP Hermetik Mühürlü Erkek Konnektör | Cinsiyet: | Erkek |
|---|---|---|---|
| Malzeme: | Kovar | Kaplama: | Altın kaplama |
| İç direnç: | 50Ω | Frekans aralığı: | DC~50GHz |
| anma gerilimi: | 170VRMS* | Yalıtkan: | PTFE |
| Vurgulamak: | SMP RF Konnektör PCB Montajı,4 Ayaklı RF Konnektör PCB Montajı,SMP rf pcb konektörü |
||

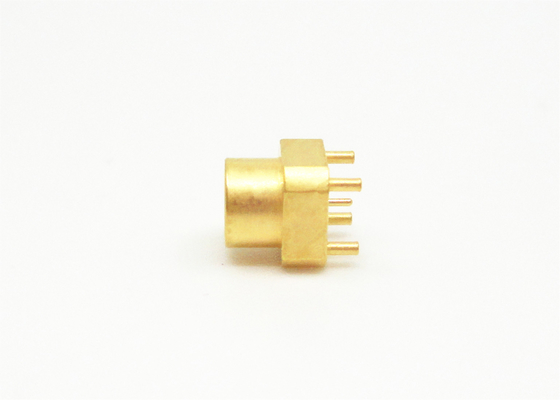

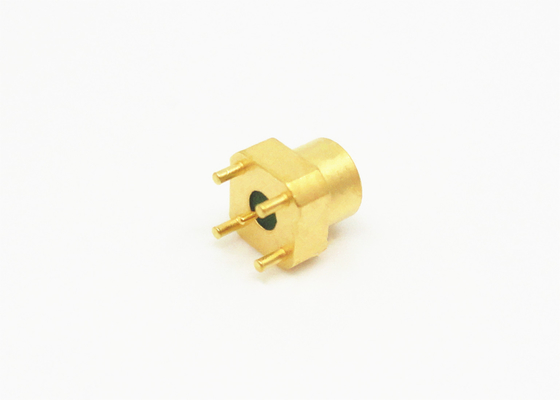

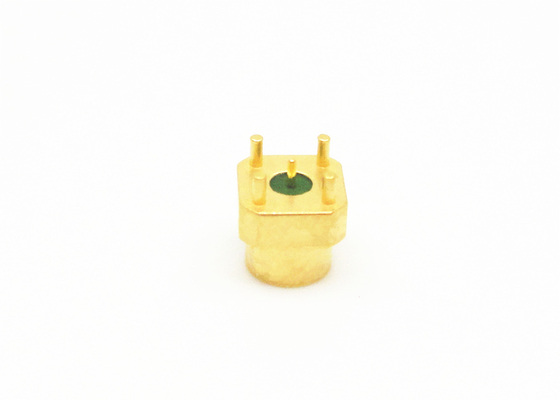

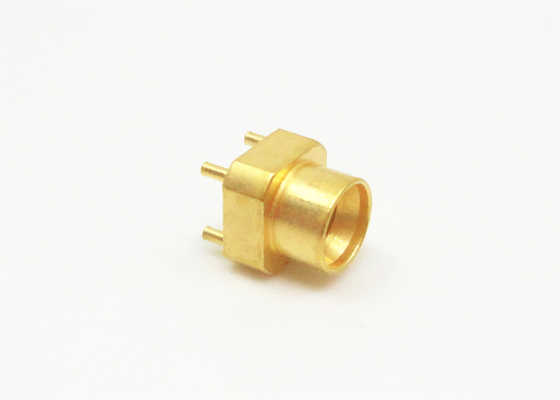

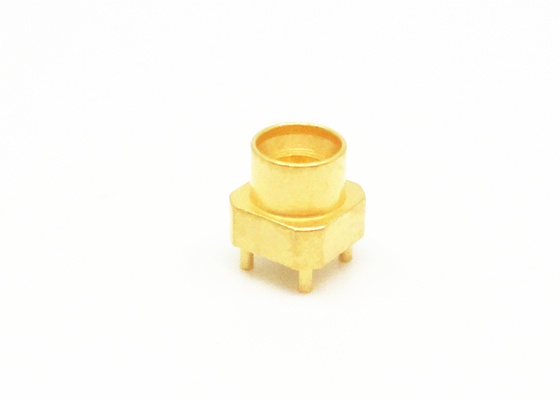

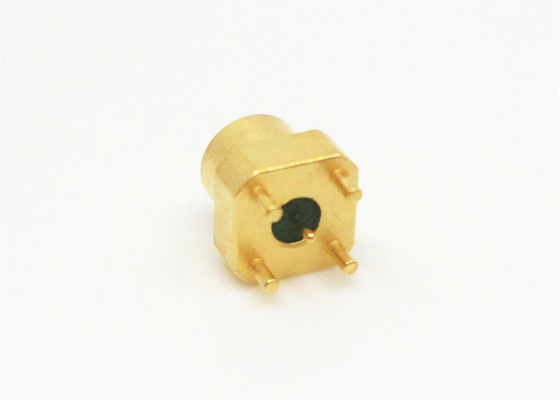

Mini SMP Serisi Erkek RF Konnektör Pin Başlığı PCB Montajı Tam Kilit 4 Kısa Bacak
SMPM, küçük hacimli (mini SMP ile karşılaştırıldığında), hafif ve geniş çalışma bant genişliği özelliklerine sahip RF koaksiyel konektörde minyatür bir itmedir.Modüler yoğun kurulum durumunda panodan panoya konektörlerin kuplaj kullanımı için geçerlidir.Fişin iki tür arabirimi vardır: tam kilitli ve dişsiz delik.
| elektriksel özellikler | |||||
| İç direnç | 50Ω | ||||
| Frekans aralığı | DC~50GHz | ||||
| anma gerilimi | 170VRMS* | ||||
| Dielektrikler Gerilim direnci | 500VRMS* | ||||
| Yalıtım direnci | ≥2000MΩ | ||||
| Merkez Direnci | Dış iletken | ≤5mΩ | |||
| Merkez iletken | ≤30mΩ | ||||
| DC~18GHz | 18~26.5GHz | 26,5~40GHz | 40~50GHz | ||
| VSWR | ≤1,25 | ≤1.3 | ≤1.4 | ≤1.5 | |
| Malzeme ve Mekanik Özellikler | |||||
| Merkez İletken | Erkek | Kovar, Altın kaplama | |||
| Elastik Temas | Berilyum bronz Altın kaplama | ||||
| Kabuk ve diğer Metal Parçalar |
Kovar Altın kaplama |
||||
| izolatörler | Cam sinterleme | ||||
| Hermetik Ürün Sızdırmazlık Oranı | ≤1.01325×10-3Pa·cm3/s | ||||
Özellikler
• mükemmel şok ve titreşim kapasitesi
• SMP konektörlerinden %35 daha küçük
• eksenel ve radyal yanlış hizalamaya izin verilir (kör konfigürasyon uygulaması)
• 65 GHz'e kadar performans
Anahat Çizimi (mm):
| Model numarası | Tanım |
| SSMP-JHD19 | PCB için SSMP erkek tam kilitli rf konektörü |
| SSMP-JHD19-S | PCB için SSMP erkek pürüzsüz delikli rf konektörü |
Başvuru:
*Ağ
*Uydu iletişimi
*PC / LAN
*Baz istasyonu
* Açık hava tesisleri
*Otomobil
*Jumper ekleme
*Ana tesisler
*Radar, mikrodalga
*Telekomünikasyon
*Mobil iletişim
*Enstrümantasyon
*Radyo ve televizyon anten sistemi
NOT:
10.000'den fazla çeşidimiz varSMPM Bağlayıcı,Kullanmakta olduğunuz konektör bulunamazsa, lütfen ayrıntılarınızla bizimle iletişime geçin.ls.
