Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün adı: | SSMP Bağlayıcı | Cinsiyet: | Dişi |
|---|---|---|---|
| Malzeme: | Pirinç | Kaplama: | Altın Kaplama/ Nikel Kaplama |
| İç direnç: | 50Ω | Frekans aralığı: | DC~50GHz |
| anma gerilimi: | 170VRMS* | Yalıtım direnci: | ≥2000MΩ |
| Vurgulamak: | Kablo SMPM RF Konektörü,Mini SMP RA Konnektörü,Dişi SMPM RF Konnektörü |
||
SSMP konektörü 50 Ω Empedans, kör montaj ilişkisi konfigürasyonu.Seri SMP, SMP'den daha küçük olan alt minyatür konektörlerden biridir.Frekans aralığı 50 GHz'e kadar.Minyatürleştirilmiş yüksek frekanslı koaksiyel modüllerde yaygın olarak kullanılır ve hem push-on hem de snap-on çiftleşme stillerinde sunulur.Düz delikli, sınırlı kilitli ve tam kilitli stilleri mevcuttur.Dişi, erkek, dik açı, düz konektör dahil.
| elektriksel özellikler | |||||
| İç direnç | 50Ω | ||||
| Frekans aralığı | DC~50GHz | ||||
| anma gerilimi | 170VRMS* | ||||
| Dielektrikler Gerilim direnci | 500VRMS* | ||||
| Yalıtım direnci | ≥2000MΩ | ||||
| Merkez Direnci | Dış iletken | Normal≤3.5mΩ, Sızdırmazlık≤5mΩ | |||
| Merkez iletken | Normal≤8mΩ, Sızdırmazlık≤30mΩ | ||||
| DC~18GHz | 18~26.5GHz | 26,5~40GHz | 40~50GHz | ||
| VSWR | ≤1,25 | ≤1.3 | ≤1.4 | ≤1.5 | |
| Malzeme ve Mekanik Özellikler | |||||
| Merkez İletken | Erkek | Sn-P Bronz/Kovar, Altın kaplama | |||
| Dişi | Berilyum bronz, Altın kaplama | ||||
| Elastik Temas | Berilyum bronz Altın kaplama | ||||
| Kabuk ve diğer Metal Parçalar |
Pirinç/Kovar Altın kaplama Paslanmaz çelik Pasivasyon |
||||
| izolatörler | Cam sinterleme/PTFE/PEI | ||||
| Hermetik Ürün Sızdırmazlık Oranı | ≤1.01325×10-3Pa·cm3/s | ||||
Erkek KONEKTÖRLERDE KOLAY BAĞLANTI VE BAĞLANTI KESİLMESİ İÇİN DÜZ DELİKLER (SB) VARDIR, SINIRLI DURDURMA (LD) BİR DERECE TAKMA VE ÇEKME ÇABASINI SAĞLAR VE TAM DURDURMA (FD) BÜYÜK bir takma VE ÇEKME çabası gerektirir.Kör bağlantı uygulamalarında, bir ekran konektörü genellikle bir geri tepme arabirimi, diğeri ise kayar manşon arabirimi olarak belirlenir.Bu, bağlantı kesildiğinde mermi adaptörünün aynı kalkan konektörüne bağlı kalmasını sağlar.Tam durma (FD) ve sınırlı durdurma (LD) arayüzleri, sırasıyla farklı bağlama ve ayırma kuvvetlerine sahiptir.LD genellikle PCB montajı veya kör eşleştirme uygulamaları için bir geçmeli arayüz olarak seçilirken, FD esas olarak yüksek tutma gerektiren kablo bağlantıları için kullanılır.İki sürgülü arayüz, Smooth Bore (SB) ve Catcher's Mitt (CM), geçmeli arayüze kıyasla daha az bağlantıya izin verir.Push-in arabirimi, referans düzlemi ile fiziksel olarak hizalanmayan, eksenel ve radyal yanlış hizalamalara izin veren kayan bir bağlantı oluşturur.SB ve CM aynı bağlama/ayırma kuvvetine sahiptir.Bununla birlikte, geniş giriş pahı mermiyi yakalamaya ve onu yerine yönlendirmeye yardımcı olduğundan, CM genellikle kör yerleştirme uygulamalarında bir kalkan konfigürasyonu olarak belirtilir.

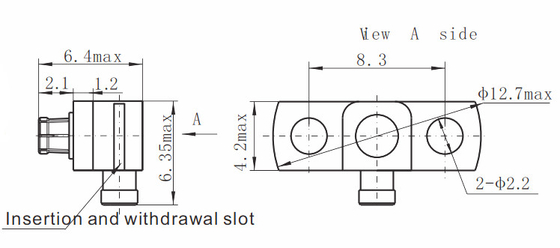

Detaylı Çizim
Başvuru:
* Ağ
* Uydu
* Bilgisayar/LAN'lar
* Baz istasyonu
* Dış mekan tesisleri
* Otomotiv
* Atlama hattı birleştirme
* Temel tesis
* Radar, mikrodalga
* Telekomünikasyon
* Mobil iletişim
* Enstrümantasyon
* Radyo, TV anten sistemi
Ürün Kataloğu:
| RF Adaptörü |
| Koaksiyel Adaptöre Dalga Kılavuzu |
| Camdan metale Hermetik Contalar |
| J30J Serisi Konnektör |
| Mikrodalga Döner Mafsallar |
| RF Kablo Grupları |
| SMA/SSMA RF Konektörü |
| SMP/SSMP RF Konektörü |
| MCX/MMCX RF Konektörü |
| TNC RF Konektörü |
| N Tipi RF Konnektör |
| BNC RF KonektörüMilimetre Dalga Konnektörleri(2,4 mm, 2,92 mm) |
Paketleme Detayları:
* Standart İhracat Karton
* Müşterilerin ihtiyaçlarına göre
NOT:
10.000'den fazla çeşidimiz varSMPM Bağlayıcı,Kullanmakta olduğunuz konektör bulunamazsa, lütfen ayrıntılarınızla bizimle iletişime geçin.ls.
