Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|

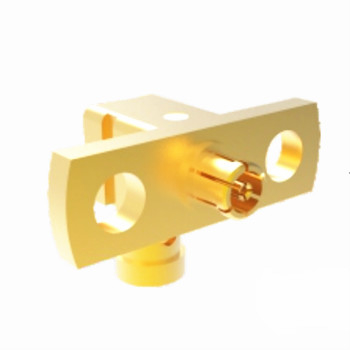

| Ürün adı: | SSMP Bağlayıcı | Cinsiyet: | Dişi |
|---|---|---|---|
| Malzeme: | Pirinç | Kaplama: | Altın Kaplama/ Nikel Kaplama |
| İç direnç: | 50Ω | Frekans aralığı: | DC~50GHz |
| anma gerilimi: | 170VRMS* | Yalıtım direnci: | ≥2000MΩ |
| Vurgulamak: | SSMP Dişi RF Konektörü,SSMP CXN3506 Kablo Konnektörü,CXN3506 Dişi RF Konnektörü |
||
Xi'an Elite Electronic, RF/Mikrodalga sistemlerinin paket yoğunluğunu daha da iyileştirmek için SSMP konektör ürün serisini tasarladı.
SSMP arabirimi, önceki SMP konektöründen yaklaşık %30 daha küçüktür.
Artık bir endüstri standardı olan SSMP arabirimi, tasarım mühendislerinin bilgisayarlarının performansını ve karmaşıklığını artırmasına olanak sağlamıştır.
aynı anda form faktörlerini geliştirirken tasarımlar.
| elektriksel özellikler | |||||
| İç direnç | 50Ω | ||||
| Frekans aralığı | DC~50GHz | ||||
| Anma Gerilimi | 170VRMS* | ||||
| Dielektrik Voltaj direnci | 500VRMS* | ||||
| Yalıtım direnci | ≥2000MΩ | ||||
| Merkez Direnci | dış iletken | Normal≤3,5mΩ, Sızdırmazlık≤5mΩ | |||
| merkez iletken | Normal≤8mΩ, Sızdırmazlık≤30mΩ | ||||
| DC~18GHz | 18~26,5 GHz | 26,5~40 GHz | 40~50 GHz | ||
| VSWR'ye Karşı | ≤1,25 | ≤1.3 | ≤1.4 | ≤1,5 | |
| Malzeme ve Mekanik Özellikler | |||||
| Merkez İletken | Erkek | Sn-P Bronz/Kovar, Altın kaplama | |||
| Dişi | Berilyum bronz, Altın kaplama | ||||
| Elastik Temas | Berilyum bronz Altın kaplama | ||||
| Kabuk ve diğer Metal Parçalar |
Pirinç/Kovar Altın kaplama Paslanmaz çelik Pasivasyon |
||||
| izolatörler | Cam sinterleme/PTFE/PEI | ||||
| Hermetik Ürün Sızıntı Oranı | ≤1,01325×10-3Pa·cm3/sn | ||||
Başvuru:
* Ağ
* uydu iletişim
* Bilgisayar/LAN'lar
* Baz istasyonu
* Açık tesisler
* Otomotiv
* Atlama hattı birleştirme
* Temel tesis
* Radar, mikrodalga
* Telekomünikasyon
* Mobil iletişim
* Enstrümantasyon
* Radyo, TV anten sistemi
