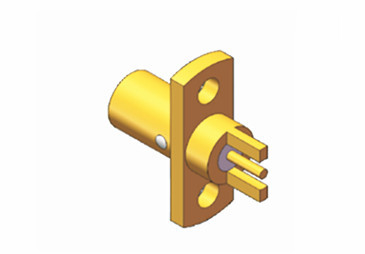

SMP Full Detent RF Bağlantısı 2.79in Arayüz 500VRMS* Rütbeli Voltaj

SMP Full Detent RF Connector 2.79in Interface 500VRMS* Rated Voltage

Büyük resim : SMP Full Detent RF Bağlantısı 2.79in Arayüz 500VRMS* Rütbeli Voltaj En iyi fiyat

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	ELT (Elite)
Sertifika:	CE-Rohs ISO-9001-2015
Model numarası:	SMP-JFD1

Ödeme & teslimat koşulları:

Min sipariş miktarı:	100 adet
Fiyat:	negotiable
Ambalaj bilgileri:	Standart İhracat Karton
Teslim süresi:	3 hafta içinde
Ödeme koşulları:	T/T, Western Union, L/C
Yetenek temini:	Ayda 1000000 adet

İletişim

Detaylı ürün tanımı

Ürün Adı:	SMP RF Koaksiyel Konnektör	Bağlayıcı Gövde Stili:	Düz/Dik Açı
İmpedans:	50Ω	Sertifika:	CE ROHS ISO-9001-2015
Dayanıklılık:	500 Döngü	Malzeme:	Pirinç/Paslanmaz Çelik
Montaj Yöntemi:	2 Delikli Flanş Montajı	Cinsiyet:	erkek kadın
Vurgulamak:	Bakır RF Erkek Bağlantısı , SMP Tam Durdurma RF Bağlayıcısı , 500VRMS RF Bağlantısı

SMP Serisi 2 delikli Erkek Flange RF Bağlayıcısı, Tam Dönüşüm ve Derin 2.79 Inch Arayüzü

SMP RF Bağlantısı Tanıtım

SMP arayüzü, MMCX bağlantıları ile aynı ölçekte ölçülen, ancak DC'den 40GHz'ye kadar bir frekans aralığı olan kompakt bir bağlantıdır.Bu bağlantı serisi, SMP erkek PCB konektörleri ile donatılmış yığma paneller için yüzen kadın-kadın adaptörleri (genellikle mermiler olarak adlandırılır) kullanırDayanıklı yapısı ve radyal ve eksenel hizalara uyum sağlama yeteneği, kör bağlantı çözümlerini sağlar.SMP arayüzü genellikle minyatürlü yüksek frekanslı koaksiyel modüllerde kullanılır.

Özellikleri ve Faydaları

Frekans aralığı: DC - 40GHz
MIL-STD-348'e göre endüstri standardı
Altınla kaplanmış ve pasifleştirilmiş paslanmaz çelik
Basınçlı ya da keskin bağlantı
Erkek ve Dişi, Düz ve Sağ Köşe seçeneği
Normal tip ve hermetik mühürler Flange montajı ve Thread-In montaj seçeneği
Sokak üç arayüz şekline sahiptir: tam gevşeme, sınırlı gevşeme ve pürüzsüz boşluk (frene dahil).
Özel konektörler mevcut

Spesifikasyon

Elektriksel Özellikler
İmpedans	50Ω
Frekans aralığı	DC~40GHz
Adlık Voltaj	170VRMS*
İzolasyon Direnci	≥2000MΩ
Dielektrikler Voltaj direnci	500VRMS*
Merkezi Direniş	Dış iletken	Normal≤2,5mΩ, Sıfırlama≤4mΩ
	Merkezi kondüktör	Normal≤6mΩ, Sıfırlama≤26mΩ
VSWR	≤1.3

Malzeme ve Mekanik Özellikler
Merkezi Şef	Erkek	Sn-P Bronz, altınla kaplanmış
Merkezi Şef	Dişi	Berilyum bronz, altınla kaplanmış
Elastik temas	Berilyum bronz	Altınla kaplanmış
Kabuk ve diğer Metal Parçalar	Bakır Paslanmaz çelik	Altın kaplama Pasifleşme
İzolatörler	Cam Sinterleme/PTFE/PEI
Hermetik Ürün Sızıntı Hızı	1.01325×10-3Pa·cm3/s

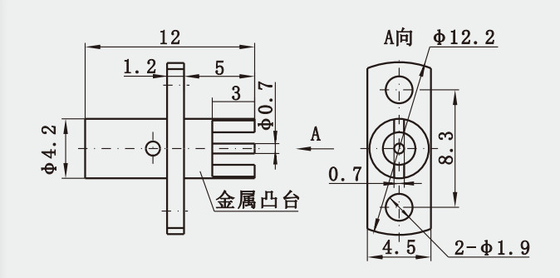

Ayrıntılı çizim

SMP Serisi 2 delikli Erkek Flange RF Bağlayıcısı, Tam Dönüşüm ve Derin 2.79 Inch Arayüzü:

SMP Full Detent RF Bağlantısı 2.79in Arayüz 500VRMS* Rütbeli Voltaj 0

Model Numarası	Arayüz Tarzı	Not:
SMP-JFD89	Sınırlı Cezalandırma
SMP-JFD97G	Sınırlı Cezalandırma
SMP-JFD98G	Sınırlı Cezalandırma
SMP-JFD101	Sınırlı Cezalandırma

Başvurular

Kablosuz iletişim: RF koaksiyel konektörler, mobil iletişim üs istasyonları, uydu iletişim ekipmanları ve radar sistemleri gibi kablosuz iletişim sistemlerinde yaygın olarak kullanılır.Göndericileri bağlamak için kullanılırlar., sinyal iletim ve dağıtım için alıcılar ve antenler.

Not:
10.000'den fazla türümüz var.SMP konektörüEğer kullandığınız konektör bulunmuyorsa, lütfen detaylarınızla bizimle iletişime geçin- Evet.
