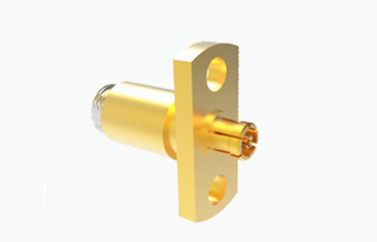

CXN3506/MF108A Kablosu için SSMP Kadın Altın Kaplama 2 delikli Flange RF Bağlayıcısı
|
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Ürün Adı: | SSMP Bağlayıcı | Cinsiyet: | Dişi |
|---|---|---|---|
| Malzeme: | Pirinç | Kaplama: | Altın kaplama |
| İmpedans: | 50Ω | Frekans aralığı: | DC~50GHz |
| İsimlendirilmiş voltaj: | 170VRMS* | Yalıtım direnci: | ≥2000MΩ |
| Vurgulamak: | 2 delikli flange RF konektörü,SSMP Kadın RF Bağlantısı,Altın kaplama SSMP konektörü |
||
CXN3506/MF108A Kablosu için SSMP Kadın Altın Kaplama 2 delikli Flange RF Bağlayıcısı
SSMP bağlantı sistemi, SSMP erkek PCB konektörü ile donatılmış panellerin yığılmasını kolaylaştırmak için genellikle "kurşun" olarak bilinen yüzen bir dişi-dişi adaptör kullanır. The robust construction and capacity to tolerate radial and axial misalignment enable a blind-mate interconnect solution that can endure numerous mating/unmating cycles without any deterioration in electrical performance.
Spesifikasyon
Not:Modelin spesifik verileri ürün özellik sayfasındaki verilere dayanmaktadır.
| Elektriksel Özellikler | |||||
| İmpedans | 50Ω | ||||
| Frekans aralığı | DC ~ 50GHz | ||||
| Adlık Voltaj | 170VRMS* | ||||
| Dielektrikler Voltaj direnci | 500VRMS* | ||||
| İzolasyon Direnci | ≥2000MΩ | ||||
| Merkezi Direniş | Dış iletken | Normal≤3.5mΩ, Sıfırlama≤5mΩ | |||
| Merkezi kondüktör | Normal ≤8mΩ, Sıfırlama ≤30mΩ | ||||
| DC~18GHz | 18~26.5GHz | 26.5 ~ 40GHz | 40~50GHz | ||
| VSWR | ≤1.25 | ≤1.3 | ≤1.4 | ≤1.5 | |
| Malzeme ve Mekanik Özellikler | |||||
| Merkezi Şef | Erkek | Sn-P Bronz/Kovar, Altın kaplama | |||
| Dişi | Berilyum bronz, Altın kaplama | ||||
| Elastik temas | Berilyum bronz Altın kaplama | ||||
| Kabuk ve diğer Metal Parçalar |
Bakır/Kovar Altın kaplama Passivasyon paslanmaz çelik |
||||
| İzolatörler | Cam Sinterleme/PTFE/PEI | ||||
| Hermetik Ürün Sızıntı Hızı | ≤1.01325×10-3Pa·cm3/s | ||||
Özellikleri
1Yüksek Performanslı Bilgisayar (HPC): Büyük miktarda bellek ve yüksek hızlı veri erişimi gerektiren HPC uygulamaları için,SSMP konektörleri, yüksek kapasiteli bellek çözümlerini yapılandırmanın verimli bir yolunu sunar.
2Endüstriyel ve Tıbbi Cihazlar: Uzay kısıtlı endüstriyel ve tıbbi uygulamalarda,SSMP konektörleri, tasarımcıların güvenilirliği ve dayanıklılığı korurken daha küçük bir alana daha fazla işlevselliği entegre etmelerine yardımcı olur.
3Telekomünikasyon ekipmanları: Kablosuz ve kablolu iletişim ekipmanları, spektral işleme yeteneklerini ve sinyal işleme yeteneklerini artırmak için SSMP konektörlerini kullanabilir.Daha karmaşık iletişim protokollerini ve daha yüksek veri aktarım hızlarını desteklemek.

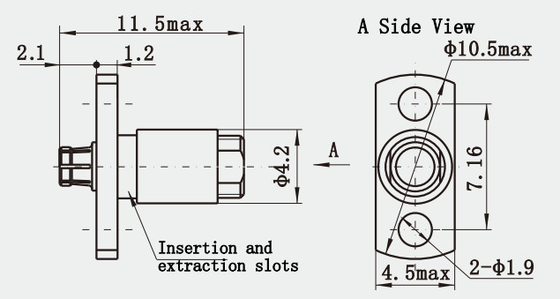

Detaylı çizim
Uygulama:
1Gömülü Sistemler: Gömülü sistemlerde, SSMP konektörleri I / O yeteneklerini artırmak için kullanılabilir, böylece sistem daha fazla giriş / çıkış işlemini işleyebilir ve genel performansı iyileştirebilir.
2Depolama Çözümleri: Depolama alanında, SSMP konektörleri daha fazla depolama modülünü bağlamak için kullanılabilir, böylece depolama kapasitesi ve erişim hızları artar.
İlgili Ürünler:
1.
| SSMP Kadın Kablo Bağlayıcısı 1#Yarı Sert/Fleksif Flens Montaj Tipi için |
2.
|
3.
|
4.
| CXN3506/MF108A Kablo Flange Montaj Tipi için SSMP Kadın RF Kablo Bağlantısı |
5.
| CXN3506/MF108A Kablo Flange Montaj Tipi için SSMP Kadın RF Kablo Bağlantısı |
6.
| SSMP CXN3506/MF108A için kadın sağ açı (RA) Aktif Flens Montaj Tipi |
Ürün Kataloğu:
| RF Adaptörü |
| Koaksiyel Adaptör'e dalga kılavuzu |
| Cam-metal hermetik mühürler |
| J30J Serisi Bağlantısı |
| Mikrodalga döner eklemler |
| RF kabloları |
| SMA/SSMA RF Bağlantısı |
| SMP/SSMP RF Bağlantısı |
| MCX/MMCX RF Bağlantısı |
| TNC RF Bağlantısı |
| N Tipi RF Bağlantısı |
| BNC RF Bağlayıcısı Millimeter Dalga Bağlayıcısı (2.4mm, 2.92mm) |
Paketleme Ayrıntıları:
* Standart ihracat kartonu
* Müşterilerin gereksinimlerine göre
Not:
10.000'den fazla türümüz var.SMPM bağlantısı,Eğer kullandığınız konektör bulunmuyorsa, lütfen detaylarınızla bize ulaşın.- Evet..
