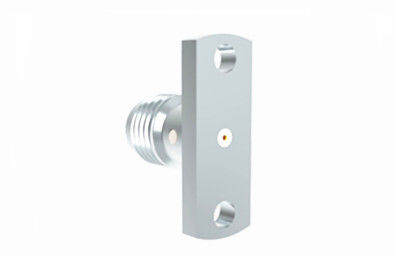

Mikrostripli paslanmaz çelik nikel kaplamalı SMA kadın RF bağlantısı
|
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Product name: | SMA RF Coaxial Connector | Plating: | Nickel Plated |
|---|---|---|---|
| Gender: | Female | Impedance: | 50Ω |
| Frequency: | DC~18GHz | Insulators: | PTFE |
| Application: | Microwave | Material: | Stainless Steel |
| Vurgulamak: | Nikel kaplamalı SMA kadın bağlantısı,Paslanmaz Çelik SMA RF Bağlantısı,SMA Kadın Mikrostrip RF Bağlayıcısı |
||
Mikroşeritli Paslanmaz Çelik Nikel Kaplama SMA Dişi RF Konnektör
SMA serisi, MIL-C-39012'ye uygun olarak geliştirilmiş ve üretilmiş kompakt, yüksek frekanslı RF koaksiyel konnektördür. Küçük boyutu, geniş bant genişliği ve üstün elektriksel performansı ile öne çıkar. Mikrodalga iletişimi ve ölçüm ekipmanlarının çeşitli alanlarında en yaygın kullanılan RF koaksiyel konnektörlerden biri olan yüksek performanslı SMA konnektörlerimiz 20GHz'e kadar çalışabilir.
Şartname:
Not: Modelin özel verileri, ürün şartname sayfasındaki verilere dayanmaktadır.
| Elektriksel Özellikler | ||
| Empedans | 50Ω | |
| Frekans Aralığı | DC~18GHz | |
| Anma Gerilimi | 335VRMS* | |
| Dielektrik Voltaj Dayanımı | 1000VRMS* | |
| İzolasyon Direnci | ≥5000MΩ | |
| Merkez İletken Direnci | Merkez İletken | ≤3.0mΩ |
| Dış İletken | ≤2.0mΩ | |
| VSWR | ≤1.3 | |
| Malzeme ve Mekanik Özellikler: | |||
| Merkez İletken | Erkek/Fiş | Pirinç | Altın Kaplama |
| Dişi/Soket | Berilyum Bronz | Altın Kaplama | |
| Esnek Kontak | Berilyum Bronz | Nikel Kaplama | |
| Gövde/Kılıf | Pirinç | Altın Kaplama | |
| Gövde/Kılıf | Paslanmaz Çelik | Pasifleştirilmiş | |
| İzolatör | PTFE | ||
| Sızdırmazlık Halkası | Silikon Kauçuk | ||
| Dayanıklılık | 500 döngü | ||
| Tork | 0.79~1.13N.m | ||
| *Diğer malzeme ve kaplama özelleştirilebilir | |||

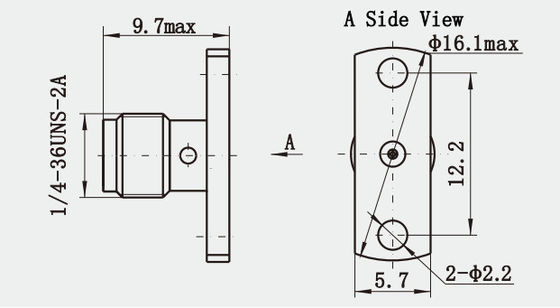

Anahat Çizimi ve daha fazla resmi
Mikroşeritli Paslanmaz Çelik Nikel Kaplama SMA Dişi RF Konnektör:
(Birim :mm)
Avantajlar:
1. Mükemmel Elektriksel Performans: Çalışma frekans aralığında SMA konnektör, düşük geri dönüş kaybı (iyi empedans eşleşmesi), düşük ekleme kaybı ve iyi bir voltaj duran dalga oranı (VSWR) sunar.
2. Mekanik Stabilite: SMA konnektörleri, güçlü bağlantı stabilitesi ve tekrarlanabilirliği sağlayan dişli bir kuplaj mekanizması kullanır.
3. Korozyon Direnci: Paslanmaz çelik malzemenin kullanılması, SMA konnektörlerine yüksek korozyon direnci sağlar ve bu da onları dış mekan veya zorlu ortamlar için uygun hale getirir.
Uygulama:
1. Mikrodalga İletişim Sistemleri: Noktadan noktaya ve uydu iletişim sistemlerinde, SMA konnektörleri yüksek performanslı sinyal iletimi için kullanılır.
2. Test Ekipmanları: SMA konnektörleri, aşırı ekleme kaybı oluşturmadan yüksek frekanslı sinyalleri işleyebildikleri için ağ analizörleri ve spektrum analizörleri gibi RF test ekipmanlarında yaygın olarak bulunur.
3. Radar ve Navigasyon Sistemleri: Radar sistemleri ve GPS navigasyon uygulamalarında, SMA konnektörleri antenleri ve diğer yüksek frekanslı bileşenleri bağlamak için kullanılabilir.
Ürün Kataloğu:
| RF Adaptörü |
| SMA/SSMA RF Konnektör |
| SMP/SSMP RF Konnektör |
| TNC RF Konnektör |
| N Tipi RF Konnektör |
| MCX/MMCX RF Konnektör |
| BNC RF Konnektör Milimetre Dalga Konnektörleri (2.4mm, 2.92mm) |
| RF Kablo Grupları |
| Dalga Kılavuzundan Koaksiyel Adaptöre |
| Cam-metal Hermetik Contalar |
| J30J Serisi Konnektör |
| Mikrodalga Döner Eklemler |
NOT:
10.000'den fazla türde SMA Konnektör Adaptörümiz bulunmaktadır, aradığınız konnektör bulunamazsa lütfen detaylarınızla bizimle iletişime geçin.
