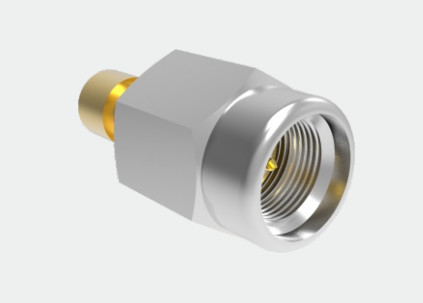

| Ürün Adı: | SSMA RF Konektörü | Kaplama: | Altın kaplama |
|---|---|---|---|
| Cinsiyet: | Erkek | İmpedans: | 50Ω |
| Sıklık: | DC~30GHz | Dayanıklılık: | 500 Döngü |
| Uygulama: | İletişim | ||
| Vurgulamak: | Altınla kaplanmış SSMA RF konektörü,Paslanmaz Çelik SSMA RF Bağlantısı,CXN3506/MF108A Kablo SSMA RF Bağlantısı |
||
SSMA Serisi RF koaksiyel konektörü, performans konusunda uzlaşmayan kolaylaştırılmış bir tasarıma sahip olan standart SMA konektörüne minyatürleştirilmiş bir alternatif sunar.Geniş frekans bandı kapasitesi ve sarsılmaz güvenilirliği ile ünlü, bu konektör, havacılık, havacılık ve mikrodalga iletişim de dahil olmak üzere çeşitli endüstrilerde gitme çözümü haline geldi.Kompakt boyutu, kısıtlı alanlarda verimli bir şekilde kullanılmasını sağlar, RF konektörlerinden beklenen yüksek performans standartlarını korurken dayanıklılığı ve çok yönlülüğü için güvenilir,SSMA konektörü, boyut ve güvenilirliğin kilit faktör olduğu çeşitli yüksek frekanslı uygulamalarda kritik bir bileşendir.
SSMA RF Bağlantılarının özellikleri:
Not:Modelin spesifik verileri ürün özellik sayfasındaki verilere dayanmaktadır.
| Elektronik ve Malzeme Özellikleri | ||
| İmpedans | 50Ω | |
| Frekans aralığı | DC~30GHz | |
| Adlık Voltaj | 250 VRMS (En yüksek deniz seviyesi) | |
| Dielektrikler Voltaj direnci | 750 VRMS (En yüksek deniz seviyesi) | |
| VSWR | ≤1.3 | |
| İzolasyon Direnci | ≥2000MΩ | |
| Merkezi kondüktör | Erkek | Altınla kaplanmış tunç |
| Dişi | Berilyum bakır altınla kaplanmış | |
| Kabuk ve diğer metal parçalar | Altınla kaplanmış tunç | |
| Passifleştirilmiş paslanmaz çelik | ||
| Kablo kabuğu | Nikel kaplamalı tunç | |
| İzolatör | PTFE | |
| Mühür yüzüğü | Silikon kauçuk | |
| Çiftleme tork | 0.79 -1.13 N.m. | |

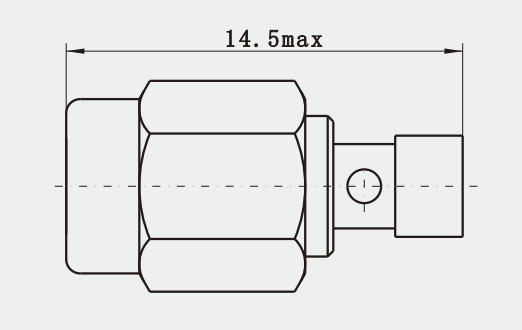

Çizim: (Birim: mm)
Temel özellikleri:
1Çok yönlülük: SMA'nın ölçeklendirilmiş bir versiyonu olmasına rağmen, SSMA konektörleri genellikle standart SMA bileşenleriyle uyumludur ve kullanıcılara ekipmanı yükseltme veya değiştirme konusunda esneklik sunar.
2Düşük Geri Dönüş Kaybı: Tasarım, verimli iletim ve minimum kayıp sağlayarak sinyal yansımalarını en aza indirmek için tasarlanmıştır.
3Yüksek Güç İşleme Kapasitesi: SSMA konektörleri, küçültülmüş boyutlarına rağmen, hala nispeten yüksek güç seviyelerini idare edebilir ve önemli güç aktarımı gerektiren uygulamalar için uygulanabilir.
Uygulama:
1. Tıbbi Cihazlar: Elektrokirurgik üniteler ve RF terapi cihazları gibi bazı yüksek frekanslı tıbbi ekipmanlar sinyal bağlantısı için SSMA konektörleri kullanabilir.
2Bilimsel Araştırma: Bilimsel deneylerde, özellikle yüksek frekanslı sinyaller içerenlerde, SSMA konektörleri kesin ölçümler ve sinyal sadakati sağlayabilir.
3Radyo Frekans Tanımlama (RFID): Bazı yüksek frekanslı RFID sistemlerinde antenleri ve diğer RF bileşenlerini bağlamak için SSMA konektörleri kullanılabilir.
