| Kaplama: | Altın Kaplama/ Pasivasyon | İmpedans: | 50Ω |
|---|---|---|---|
| Sertifika: | ISO-9001-2015 | Dielektrik: | PEI/PLF |
| Türü: | RF konektörü | Cinsiyet: | Erkek |
| Dayanıklılık: | 500 Döngü | ||
| Vurgulamak: | MF108A RF Bağlantısı,Erkek paslanmaz çelik RF konektörü,CXN3506 RF Bağlantısı |
||
CXN3506/MF108A Kablosu için MSSM Serisi Erkek Paslanmaz Çelik RF Bağlayıcısı
MSSM ürün serisi, 40GHz'ye kadar bir frekansla yüksek performanslı milimetre dalga bağlantılarıdır.Hava arayüzü sıvı bağlantıları kullanırlar ve SSMA serisi bağlantıları ile değiştirilebilirler.MSSM seri bağlantılarının küçük boyut, hafif ağırlık, yüksek çalışma sıklığı ve güvenilir bağlantı özellikleri vardır.Yüksek frekanslı mikrodalga ölçümlerinde ve milimetre dalga ölçümlerinde yaygın olarak kullanılırlar.
cihazlar.
Belirleme:
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
| Elektriksel Özellikler | |
| İmpedans | 50Ω |
| Frekans aralığı | DC ~ 40GHz |
| Dielektrikler Voltaj direnci | 500VRMS* |
| İzolasyon Direnci | ≥5000MΩ |
| VSWR | ≤1.07+0.007f |
| Kalite Derecesi | Yüksek Performans Derecesi |
| Malzeme ve Mekanik Özellikler | |
| Merkezi kondüktör | BerilyumBronz Geski kaplama |
| Dış iletken | BerilyumBronz Geski kaplamaPassivasyon |
| İzolasyonDElektrikli | PLF/PEI |
| Sıcaklık aralığı | -55 ~ +125°C |
Özellik:
1Kompakt Tasarım: MSSM RF koaksiyel konektörü minyatür olarak tasarlanmıştır, bu da alan kısıtlı ortamlarda özellikle yararlıdır.Bu kompakt tasarım sadece değerli panel alanını tasarruf etmenin yanı sıra çeşitli taşınabilir veya minyatür elektronik cihazlara entegre edilmesini kolaylaştırır.
2Güvenilir Bağlantı: MSSM bağlantısının temas kısmı genellikle iyi korozyon direnci ve mekanik dayanıklılığı olan yüksek kaliteli metal malzemelerden yapılır.Bağlantının güvenilirliğini ve dayanıklılığını sağlamakHassas üretim süreçleri, konektörün temas performansını garanti ederek, böylece istikrarlı ve doğru sinyal iletimini sağlar.
3. Kullanımı Kolay: MSSM serisi konektörlerinin tasarımı, kullanıcının rahatlığını dikkate alır, bir itme kilitleme mekanizması gibi kullanımı kolay bir yapıyı benimser.Kullanıcıların bağlantı ve bağlantıyı kesme işlemlerini hızlı ve kolay bir şekilde tamamlamalarını sağlar, iş verimliliğini büyük ölçüde arttırıyor.
4Değişilebilirlik: MSSM RF koaksiyel konektörleri uluslararası standartlara uyar ve benzer ürünlerle de değiştirilebilir.Bu, ekipmanı bakım ve yükseltme ihtiyacı olan kullanıcılar için özellikle önemlidir., belirli bir marka ile sınırlanmadan farklı üreticiler arasında esnek seçimlere izin verdiği için.

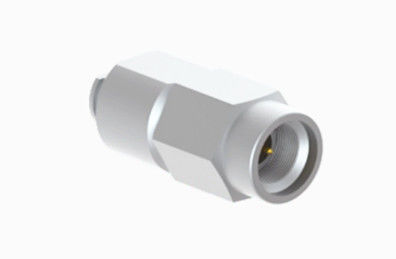

Çizim (mm) ve Resim CXN3506/MF108A Kablosu için MSSM Serisi Erkek Paslanmaz Çelik RF Bağlayıcısı
Uygulama:
1Kablosuz İletişim Ekipmanı: MSSM konektörleri, baz istasyonları, anten sistemleri ve kablosuz erişim noktaları gibi kablosuz iletişim ekipmanlarında yaygın olarak kullanılır.Kompakt tasarımları, sınırlı alanlarda kurulmasını sağlarYüksek elektrik performansları, kablosuz iletişim kalitesini ve kapsamını iyileştirmek için çok önemli olan sinyal iletimi istikrarını ve verimliliğini sağlar.
2. Taşınabilir Enstrümanlar: Taşınabilir test ve ölçüm cihazlarında, örneğin spektrum analizörleri ve taşınabilir osiloskoplarda, MSSM konektörleri küçük boyutları, hafif ağırlıkları,ve güvenilir performansSadece alanı tasarruf etmekle kalmazlar, aynı zamanda mobil ortamlarda doğru sinyal aktarımını da sağlarlar.
