Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Kaplama: | Altın kaplama/pasifleştirme | İmpedans: | 50Ω |
|---|---|---|---|
| Sertifika: | ISO-9001-2015 | Dielektrik: | PEI/PLF |
| Türü: | RF konektörü | Cinsiyet: | Erkek |
| Dayanıklılık: | 500 Döngü | ||
| Vurgulamak: | Paslanmaz Çelik RF Kablo Bağlayıcısı,Esnek RF Kablo Bağlayıcısı,2#Yarı sert RF Kablo Bağlantısı |
||

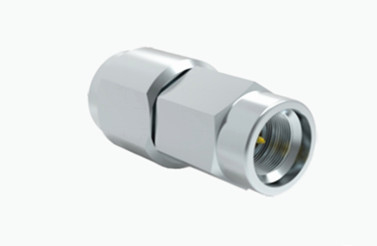

MSSM RF Kablo Bağlayıcısı 2#Yarı sert / esnek Kablo için Paslanmaz Çelik Erkek
MSSM ürün hattı, 40GHz'ye kadar frekansları işleyebilen yüksek performanslı milimetre dalga bağlantılarını içerir.Hava arayüzü iplik bağlantıları kullanırlar ve SSMA serisi bağlantıları ile değiştirilebilirler.Küçük boyutları, hafif ağırlıkları, yüksek
çalışma frekansı ve güvenilir bağlantı, MSSM serisi konektörleri yüksek frekanslı mikrodalga ölçümlerinde ve milimetre dalga cihazlarında yaygın olarak kullanılır.
Belirleme:
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
| Elektriksel Özellikler | |
| İmpedans | 50Ω |
| Frekans aralığı | DC ~ 40GHz |
| Dielektrikler Voltaj direnci | 500VRMS* |
| İzolasyon Direnci | ≥5000MΩ |
| VSWR | ≤1.07+0.007f |
| Kalite Derecesi | Yüksek Performans Derecesi |
| Malzeme ve Mekanik Özellikler | |
| Merkezi kondüktör | BerilyumBronz Geski kaplama |
| Dış iletken | BerilyumBronz Geski kaplamaPassivasyon |
| İzolasyonDElektrikli | PLF/PEI |
| Sıcaklık aralığı | -55 ~ +125°C |
Özellik:
* Hassas İşleme ve El Montajı: Küçük boyutları ve hassasiyet gereksinimleri nedeniyle, MSSM bağlantı parçalarının işlenmesi öncelikle tornalarda yapılır.Çoğunlukla elle yapılan montaj işleriyle.
* Entegre İç Fonksiyonlar: Temel bağlantıya ek olarak, MSSM konektörleri filtreleme, faz ayarlama,ve çok fonksiyonel cihazların ihtiyaçlarını karşılamak için karıştırmak.
* Hassas İşleme ve El Montajı: Küçük boyutları ve hassasiyet gereksinimleri nedeniyle, MSSM bağlantı parçalarının işlenmesi öncelikle tornalarda yapılır.Çoğunlukla elle yapılan montaj işleriyle.

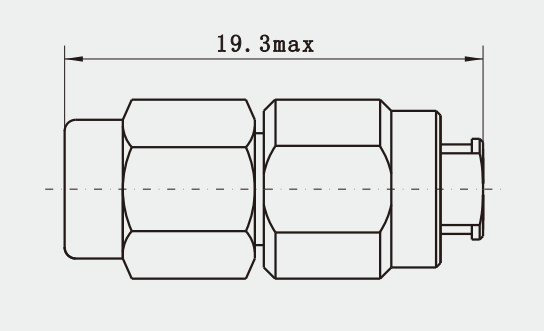

Çizim (mm) ve Resim MSSM RF Kablo Bağlayıcısı 2#Yarı sert / esnek Kablo için Paslanmaz Çelik Erkek
Uygulama:
* Test ve Ölçüm Ekipmanı: RF sinyal jeneratörleri, ağ analizatörleri ve diğer test ve ölçüm cihazları, istikrarlı referans sinyalleri ve ölçüm sonuçlarını iletmek için MSSM konektörlerini kullanır.Bu testin doğruluğunu artırmak için çok önemlidir..
* Tıbbi aletler: MRI ve CT tarayıcıları gibi bazı tıbbi görüntüleme cihazları da yüksek kaliteli görüntü sinyali iletimini sağlamak için MSSM RF koaksiyel konektörleri kullanır.
Ürün Kataloğu:
| RF Adaptörü |
| Koaksiyel Adaptör'e dalga kılavuzu |
| Cam-metal hermetik mühürler |
| J30J Serisi Bağlantısı |
| Mikrodalga döner eklemler |
| RF kabloları |
| SMA/SSMA RF Bağlantısı |
| SMP/SSMP RF Bağlantısı |
| MCX/MMCX RF Bağlantısı |
| TNC RF Bağlantısı |
| N Tipi RF Bağlantısı |
| BNC RF Bağlayıcısı Millimeter Dalga Bağlayıcısı (2.4mm, 2.92mm) |
Diğer 1.0mm RF Adaptörleri
1. 1.0mm Kadın Kadın RF Adaptörü
(Model numarası: 1.0-KK)
2. 1.0mm Erkeğe Erkeğe RF Adaptörü
(Model numarası: 1.0-JJ)
Not:
10.000'den fazla türümüz var.Adaptör,Eğer kullandığınız konektör bulunmuyorsa, lütfen detaylarınızla bize ulaşın.- Evet..
