| Kaplama: | Altın kaplama/pasifleştirme | İmpedans: | 50Ω |
|---|---|---|---|
| Sertifika: | ISO-9001-2015 | Dielektrik: | PEI/PLF |
| Türü: | RF konektörü | Cinsiyet: | Erkek |
| Dayanıklılık: | 500 Döngü | ||
| Vurgulamak: | Passivasyon RF konektörü paslanmaz çelik,MSSM Erkek RF Bağlantısı,MF30A Kablo RF Bağlantısı |
||

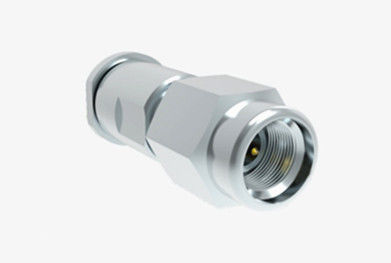

MF30A Kablosu için Passivasyon MSSM Passivasyon MSSM Erkek RF Bağlantısı
MSSM ürün yelpazesi, 40GHz'ye kadar frekansları desteklemek için tasarlanmış yüksek performanslı milimetre dalga bağlantılarına sahiptir.Bu konektörler hava arayüzü iplik bağlantıları kullanır ve SSMA serisi konektörleri ile uyumluluk sunarKompakt boyutları, hafif ağırlıkları, yüksek çalışma sıklığı ve güvenli bağlantıları ile dikkat çekmektedir.MSSM serisi konektörleri yüksek frekanslı mikrodalga ölçüm ve milimetre dalga uygulamalarında yaygın olarak kullanılır.
Belirleme:
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
| Elektriksel Özellikler | |
| İmpedans | 50Ω |
| Frekans aralığı | DC ~ 40GHz |
| Dielektrikler Voltaj direnci | 500VRMS* |
| İzolasyon Direnci | ≥5000MΩ |
| VSWR | ≤1.07+0.007f |
| Kalite Derecesi | Yüksek Performans Derecesi |
| Malzeme ve Mekanik Özellikler | |
| Merkezi kondüktör | BerilyumBronz Geski kaplama |
| Dış iletken | BerilyumBronz Geski kaplamaPassivasyon |
| İzolasyonDElektrikli | PLF/PEI |
| Sıcaklık aralığı | -55 ~ +125°C |
Özellik:
* Kompakt Tasarım: MSSM konektörü, minyatür konektörler ailesine aittir, bu da çok küçük ve alan kısıtlı elektronik cihazlarda kullanılmak için uygundur.
* Diğer Miniatür Serisi ile uyumluluk: MSSM konektörü, SSMA ve SSMB gibi diğer küçük RF koaksiyel konektörlere hasar almadan bağlanabilir.iyi uyumluluk ve kullanımda esneklik sunar.
* Entegre İç Fonksiyonlar: Temel bağlantıya ek olarak, MSSM konektörleri filtreleme, faz ayarlama,ve çok fonksiyonel cihazların ihtiyaçlarını karşılamak için karıştırmak.
Çizim (mm) ve Resim MF30A Kablosu için Passivasyon MSSM Passivasyon MSSM Erkek RF Bağlantısı
Uygulama:
* Test ve Ölçüm Ekipmanı: RF sinyal jeneratörleri, ağ analizatörleri ve diğer test ve ölçüm cihazları, istikrarlı referans sinyalleri ve ölçüm sonuçlarını iletmek için MSSM konektörlerini kullanır.Bu testin doğruluğunu artırmak için çok önemlidir..
* Tıbbi aletler: MRI ve CT tarayıcıları gibi bazı tıbbi görüntüleme cihazları da yüksek kaliteli görüntü sinyali iletimini sağlamak için MSSM RF koaksiyel konektörleri kullanır.
