| Kaplama: | Altın/Nikel kaplama | İmpedans: | 50Ω |
|---|---|---|---|
| Sertifika: | ISO-9001-2015 | Dielektrik: | PLF |
| Türü: | RF konektörü | Cinsiyet: | Dişi |
| Dayanıklılık: | 500 Döngü | ||
| Vurgulamak: | Paslanmaz Çelik Kadın Flange RF Bağlantısı,1.0 Serisi Kadın Flange RF Bağlayıcısı |
||

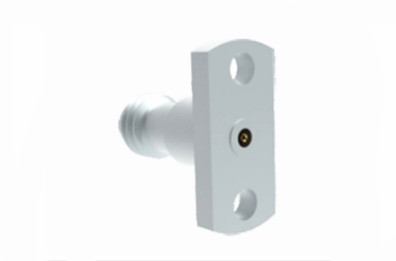

Paslanmaz Çelik 1.0 Serisi Kadın Flange RF Bağlantısı Eşleşmiş Pinφ0.23 Delik Derinliği 1mm
1.0 serisi konektör, hava arayüzü ipli bağlantısı ile 110GHz'e kadar kullanım için tasarlanmış yüksek performanslı bir milimetre dalga konektörüdür.ultra yüksek frekanslı yeteneklerBu, milimetre dalga iletişim ve radar sistemlerinde çok çeşitli uygulamalar için son derece uygundur.
Belirleme:
| Elektriksel Özellikler | |
| İmpedans | 50Ω |
| Frekans aralığı | DC~110GHz |
| Dielektrikler Voltaj direnci | 250VRMS* |
| İzolasyon Direnci | ≥5000MΩ |
| VSWR | ≤1.1+0.005f |
| Kalite Derecesi | Yüksek Performans Derecesi |
| Malzeme ve Mekanik Özellikler | |
| Merkezi kondüktör | BerilyumBronz Geski kaplama |
| Dış iletken | Brass,Geski kaplamaPassivasyon |
| İzolasyonDElektrikli | PLF |
| Sıcaklık aralığı | -55 ~ +125°C |
Özellik:
1.0 mm dalga radyo frekansı koaksiyel konektörünün üretimi, yüksek kaliteli malzeme seçimi ve sıkı süreç kontrolü de dahil olmak üzere hassas işleme teknikleri içerir.Özellikle adaptör parçası için., tasarımı, test doğruluğunu sağlamak için kilit faktörler olan düşük yansıma ve yüksek tekrarlanabilirliği sağlamak zorundadır.ve koaksiyel dalga rehberi ve koaksiyel mikro şerit adaptörleri, hepsi mükemmel sabit dalga oranları ve dönüş kaybı performansını sergilerek ölçüm hatalarını azaltmaya ve sinyal iletim kalitesini iyileştirmeye yardımcı olur.

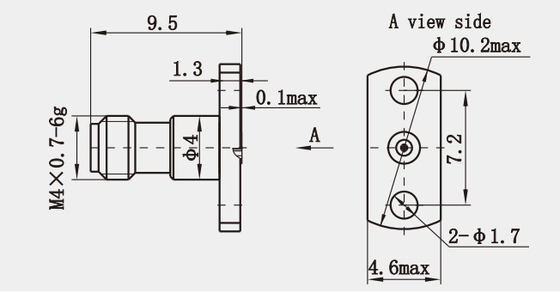

Çizim (mm) ve Resim
Paslanmaz Çelik 1.0 Serisi Kadın Flange RF Bağlantısı Eşleşmiş Pinφ0.23 Delik Derinliği 1mm
Uygulama:
* Radar Sistemleri: Modern radar sistemlerinde, özellikle uzay kısıtlamalarına uymak için kompakt bileşenler gerektirenlerde, 1.0 mm dalga RF koaksiyel konektörü, yüksek performansı ve kompakt tasarımı nedeniyle yaygın olarak kabul edilir.
* Uydu İletişimleri: Uydu iletişim ekipmanları sinyal iletiminde sıklıkla milimetre dalga bantını kullanır ve bu konektör güvenilir bir bağlantı yöntemi sağlar.Sinyal istikrarını ve iletişim güvenilirliğini sağlamak.
Ürün Kataloğu:
| RF Adaptörü |
| Koaksiyel Adaptör'e dalga kılavuzu |
| Cam-metal hermetik mühürler |
| J30J Serisi Bağlantısı |
| Mikrodalga döner eklemler |
| RF kabloları |
| SMA/SSMA RF Bağlantısı |
| SMP/SSMP RF Bağlantısı |
| MCX/MMCX RF Bağlantısı |
| TNC RF Bağlantısı |
| N Tipi RF Bağlantısı |
| BNC RF Bağlayıcısı Millimeter Dalga Bağlayıcısı (2.4mm, 2.92mm) |
Diğer 1.0mm RF Adaptörleri
1. 1.0mm Kadın Kadın RF Adaptörü
(Model numarası: 1.0-KK)
2. 1.0mm Erkeğe Erkeğe RF Adaptörü
(Model numarası: 1.0-JJ)
Not:
10.000'den fazla türümüz var.Adaptör,Eğer kullandığınız konektör bulunmuyorsa, lütfen detaylarınızla bize ulaşın.- Evet..
