| Ürün Adı: | 2.4mm RF Koaksiyel Konnektör | Kaplama: | Altın kaplama |
|---|---|---|---|
| İmpedans: | 50Ω | sertifika: | ISO-9001-2015 |
| Türü: | Dişi | VSWR'ye Karşı: | ≤1,05+0,005f |
| Malzeme: | Pirinç | Frekans aralığı: | DC~50GHz |
| Vurgulamak: | Hermetik olarak mühürlenmiş RF Koaksiyel Bağlantısı,2.4mm RF Koaksiyel Bağlantısı,Bakır Kadın RF Koaksiyel Bağlantısı |
||

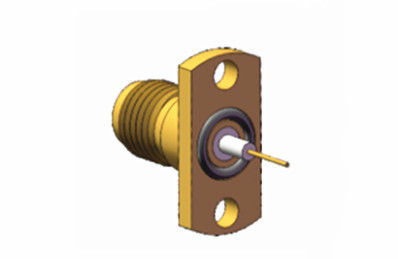

2.4mm Hermetik Mühürlü Bakır Kadın Flange Montaj RF Koaksiyel Bağlantı
2.4 Tip ürün, yüksek performanslı milimetre dalga bağlantısıdır, frekansı 50GHz'dir, hava arayüzü sıvılandırılmış bağlantısını kullanır, küçük hacim, hafif ağırlık, yüksek kullanım sıklığı özelliklerine sahiptir.Güvenilir bağlantı, yüksek frekanslı mikrodalga ölçüm ve milimetre dalga cihazlarında yaygın olarak kullanılır.
Yüksek hassasiyetli 50 Ohm koaksiyel 2.4mm konektörleri, çok çeşitli genel amaçlı RF ve mikrodalga uygulamaları için uygundur.Genellikle çeşitli test ve ölçüm senaryolarında kullanılırlar., hücresel ve uydu iletişimleri de dahil olmak üzere, uygun ekipman ve kablo bağlantıları eşleşmesini sağlamak için.Bu konektörler tekrarlanan kullanımlara dayanacak şekilde yapılmıştır.Bir hava dielektrik sistemi ile tasarlanmıştır ve düşük kayıplı bir plastik merkez iletken desteği içerir.
2.4mm RF Koaksiyel Bağlantının Çizimi:(mm)
Spesifikasyon2,4 mm RF Koaksiyel Bağlayıcı:
|
Elektriksel Özellikler
|
||||
|
İmpedans
|
50Ω
|
|||
|
Frekans aralığı
|
DC 50GHz
|
|||
|
Adlık Voltaj
|
170VRMS (En yüksek deniz seviyesi)
|
|||
|
Dielektrikler Voltaj direnci
|
500VRMS (En yüksek deniz seviyesi)
|
|||
|
İzolasyon Direnci
|
≥5000MΩ
|
|||
|
Temas direnci |
Dış iletken
|
≤2mΩ
|
||
|
Merkezi kondüktör
|
≤3mΩ
|
|||
|
VSMR
|
≤1.05+0.005f
|
|||
Arayüz boyutları:
Özellikleri:
1Yüksek frekans aralığı:
Yüksek frekanslı uygulamalar için tasarlanan 2.4 mm konektörler DC'den 50 GHz'ye kadar frekans aralığında çalışır.Örneğin uydu iletişim ve yüksek frekanslı ağ analizatörleri.
Bir hava dielektrik arayüzü kullanırlar, bu da iletim sırasında sinyal kaybını etkili bir şekilde azaltır ve böylece yüksek performansı korur.
2Kompakt tasarım:
2.4 mm'lik bağlantıların küçük boyutu, sadece 2.4 mm'lik bir dış iletken çapıyla, onları alan kısıtlı uygulamalara uygun hale getirir ve kompakt sistem tasarımlarında entegre edilebilir hale getirir.
Hafif doğası, kolay taşıma ve kullanımı kolaylaştırır, özellikle sık sık montaj ve sökme gerektiren ölçüm ekipmanları için uygundur.
3Mekanik dayanıklılık:
Çelikten veya bakırdan yapılmış ve altın kaplama ile kaplanmış 2.4 mm bağlantılar iyi mekanik dayanıklılık ve korozyon direnci sağlar.
Kadın soketi koruyan kendi kendine hizalama özelliği ile donatılmış olan bu tasarım, bağlantı sırasında yaygın SMA ve 3.5 mm konektörlerin yaşayabileceği hasarı önler.
Avantajları:
| Normal ürünler | Elit ürünler | |
| Frekans aralığı | DC~40GHz | DC ~ 65GHz |
| VSWR | ≤1.35 | ≤1.3 |
| Dayanıklılık | 300 döngü | >500 döngü |
Uygulama:
2.4mm konektörleri, yüksek frekans aralığı, kompakt tasarımı, mekanik dayanıklılığı, mükemmel elektrik performansı ve geniş endüstri standardı uyumluluğu ile,Millimeter dalga cihazlarında ve sistemlerinde vazgeçilmez bir anahtar bileşen haline geldiler.Yüksek frekanslı ve hassas bağlantılar gerektiren uygulamalar için, 2.4 mm konektörler verimli ve güvenilir bir çözüm sunar.
