Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Malzeme: | Paslanmaz çelik | Cinsiyet: | Dişi |
|---|---|---|---|
| Ürün Adı: | 2,92 mm, K tipi, SMK | Anahtar kelimeler: | Düz Konnektörler |
| Ürün: | Milimetre Dalga Konnektörleri | Kaplama: | pasifleştirilmiş |
| Uygulama: | RF | yalıtkan: | PTFE |
| Vurgulamak: | MF540A Kablo RF Bağlantısı,K2.90mm paslanmaz çelik RF konektörü,Milimetre Dalga RF Bağlantısı |
||

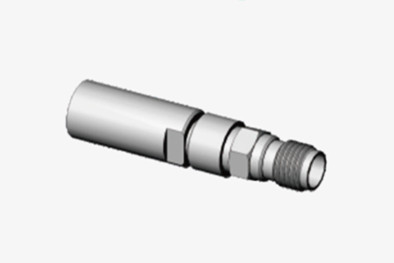

Milimetre Dalga K2.90mm Kadın Paslanmaz Çelik RF Bağlantısı MF540A Kablo için
K tipi (K-type ((2.92mm,SMK) milimetre dalga bağlantıları, ayrıca 2.92mm konektörleri olarak da adlandırılır. En popüler metre dalga konektörlerinden biridir. Geniş frekans aralığı 40GHz'ye kadar. SMA ve 3.5mm konektörlerle eşleştirilebilir.
Bu K tipi (2.92mm,SMK) konektörlerKüçük boyutlu, hafif ağırlıklı ve bağlantıda çok güvenilir olmalarını sağlayan hava arayüzünü benimsiyorlar.
2.92 mm (Kadın) arayüzü olan yüksek hassasiyetli 50 Ohm koaksiyel konektörler genel amaçlı RF ve mikrodalga kullanımı için tasarlanmıştır.Bu yüksek performanslı konektörler çeşitli test ve ölçüm ayarlarında yaygın olarak kullanılır, hücresel iletişimden uydu iletişimine kadar, uygun ekipman ve kablo bağlantılarının eşleşmesini sağlar.Bu konektörler tekrar tekrar kullanılmasına dayanacak şekilde tasarlanmıştır.Bir hava dielektrik ve düşük kayıplı bir plastik merkez iletken desteğine sahiptirler.
Spesifikasyon(mm):
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
| İmpedans | 50Ω |
| Frekans aralığı | DC - 40GHz |
| Rating Voltajı | 250 VRMS (Max. Deniz Dolu) |
| Dielektrik Dayanıklı Voltaj | 750 VRMS (Max. Deniz Doluğu) |
| Voltaj sabit dalga oranı VSWR |
≤ 1.05 + 0.005f |
| Temas direnci | Merkezi iletken ≤ 3,0 mΩ |
| Dış iletken ≤ 2,0 mΩ | |
| İzolasyon Direnci | ≥ 5000 MΩ |
| İç iletken | Erkek fiş: Bakır, Altın kaplama |
| Kadın Jack: BeCu, Altın Kaplama | |
| Dayanıklı İletişim | BeCu, Nikel kaplama |
| Vücut / Kabuk / Ev | Altınla kaplanmış tunç Passifleştirilmiş paslanmaz çelik |
| İzolatör | PEI |
| Paket | Silikon Kauçuk |
| Sıcaklık | -55°C ~ +125°C |
| Dayanıklılık | 500 döngü |
| Döner | 0.79 ~ 1.13 N.m. |

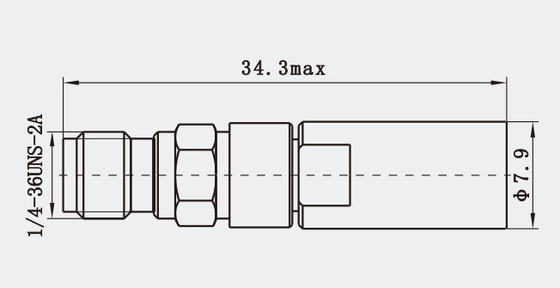

ÇizimMilimetre Dalga K2.90mm Kadın Paslanmaz Çelik RF Bağlantısı MF540A Kablo için (mm):
Özellikleri:
1Düşük VSWR ve Ekleme Kaybı: Hava dielektrik iletim hatlarının avantajlarını birleştirerek, 2.92mm konektör düşük Voltaj Kalıcı Dalga oranı (VSWR) ve minimum ekleme kaybı sergiler.Bu, sinyal iletimi sırasında enerji kaybını azaltır., sinyal bütünlüğünü koruyor.
2Kompakt Boyut: 3.5mm/SMA konektörleri gibi diğer RF konektörleri ile karşılaştırıldığında, 2.92mm konektörü daha küçük ve daha kompakttır.Minyatür tasarımı, alan kısıtlı uygulamalarda kullanılmak için ideal hale getiriyor, taşınabilir test ekipmanları ve yüksek yoğunluklu devre kartları gibi.
3İyi uyumluluk: 2.92mm konektörünün tasarımı SMA ve 3.5mm konektörlerle uyumluluğu dikkate alır.Bazı durumlarda birbirlerine bağlanabilirler., mühendislere daha fazla esneklik sağlıyor.
Uygulama(mm):
1. Radar Sistemleri: Hem askeri hem de sivil radar sistemlerinde, 2.92mm konektör antenleri, alıcı modülleri ve diğer temel bileşenleri bağlamakta önemli bir rol oynar.Güvenilirliği ve düşük kayıp özellikleri, radar sisteminin optimal performansını ve doğruluğunu sağlar.
2Test ve Ölçüm Ekipmanı: Ağ analizatörleri, spektrum analizatörleri ve sinyal üreticileri gibi enstrümanlar için 2.92 mm bağlantı, test portları ile test edilen cihazlar arasındaki bağlantıları kolaylaştırır.Doğruluk ve istikrarı ölçüm sonuçlarının doğruluğunu artırır.
3Havacılık ve uzay endüstrisi: Havacılık ve uzay sektörleri içinde, 2.92mm konektörü uçak, uydu ve uzay aracının iletişim, navigasyon ve kontrol sistemlerinde kullanılır.titreşimlere dayanma yeteneği, şok ve aşırı sıcaklıklar zorlu uzay ortamlarında tutarlı çalışmayı sağlar.
Diğer 2,92 mm Erkek Kadın RF Bağlantısı:
|
Bölüm Numarası
|
Açıklama
|
|
K-KFD14
|
2.92mm K Tipi Kadın RF Koaksiyel Bağlantısı
|
|
K-KFD75G
|
Paslanmaz çelik 2.92mm Tip K Kadın RF Koaksiyel Bağlantısı
|
|
K-KFD8
|
2.92mm K Tipi Kadın RF Koaksiyel Bağlantısı
|
|
K-JFD9G |
Paslanmaz çelik 2.92mm Tip K Erkek RF Koaksiyel Bağlantısı
|
