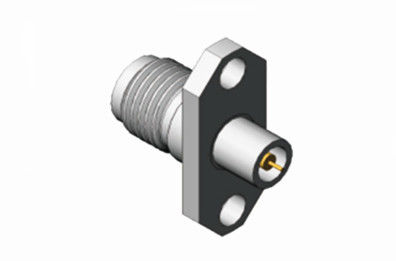

Paslanmaz Çelik Malzeme K Tipi 2.92mm RF Koaksiyel Konnektör PCB Montajı

                         Paslanmaz Çelik Malzeme K tipi (2.92mm) RF Koaksiyel Konnektör PCB Montajı

K tipi konnektör, 2.92 tip konnektör olarak da bilinir, 40 GHz'e kadar frekanslarda çalışan yaygın olarak kullanılan bir milimetre dalga konnektörüdür. SMA serisi ve 3.5 serisi ürünlerle değiştirilebilir ve bir hava arayüzüne sahiptir. Küçük boyutu, hafifliği, yüksek kullanım frekansı ve güvenilir bağlantısı ile çeşitli uygulamalarda yaygın olarak kullanılmaktadır.

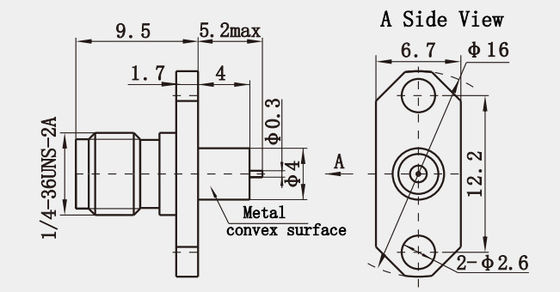

Paslanmaz Çelik Malzeme K tipi (2.92mm) RF Koaksiyel Konnektör PCB Montajının Ana Çizimi:(mm)

Özellikler:

Not:Modelin belirli verileri, ürün spesifikasyon sayfasındaki verilere dayanmaktadır.

Diğer 2.92mm Erkek Dişi RF Konnektör:

2.

3.

4.

Özellikler:

1. Hava Dielektriği: Katı dielektrik malzemeler kullanan bazı konnektörlerin aksine, 2.92mm konnektör tipik olarak bir hava dielektriği kullanır. Bu, dielektrik kayıplarını en aza indirir ve yüksek frekanslarda sinyal bütünlüğünü iyileştirir.
2. Güvenilir Bağlantı: Tasarım, güvenli ve güvenilir bir bağlantı sağlar, bu da yüksek frekanslı uygulamalarda tutarlı performansı sürdürmek için esastır. Eşleşme mekanizması sağlamdır ve titreşim stresi altında bile kararlı bir temas arayüzü sağlar.
3. Uyumluluk: Birincil olarak benzersiz uygulaması için tasarlanmış olmasına rağmen, 2.92mm konnektör bazen SMA ve 3.5mm gibi diğer konnektör tipleriyle çalışacak şekilde uyarlanabilir, bu da sistem entegrasyonunda esneklik sunar. Ancak, eşleşmeyen konnektörlerin performans metriklerini etkileyebileceği için dikkatli olunmalıdır.

Uygulama:

1. Minimal Sinyal Bozunması: Küçük boyut ve hava dielektriği, sinyal kaybını ve bozulmasını önemli ölçüde azaltarak, bu etkilerin daha belirgin hale geldiği daha yüksek frekanslarda sinyal bütünlüğünü korur.
2. Alan Verimliliği: Kompakt form faktörü, PCB'lerde daha yakın bileşen yerleşimine olanak tanır, bu da performanstan ödün vermeden yüksek oranda entegre edilmiş elektronik sistemlerin tasarımını kolaylaştırır.
3. Dayanıklılık ve Güvenilirlik: Pirinç yapısı ve sağlam bağlantı mekanizması, yüksek frekanslı uygulamalarda yaygın olan aşırı sıcaklıklar veya mekanik stresler gibi zorlu çevresel koşullar altında bile uzun süreli güvenilirlik sağlar.
4. Milimetre Dalga Spektrumu İçin Optimize Edilmiş: Milimetre dalga aralığında çalışmak üzere özel olarak tasarlanan 2.92mm konnektörün özellikleri, bu frekanslarda çalışan modern iletişim sistemleri ve radar teknolojilerinin gereksinimleriyle mükemmel bir şekilde uyumludur.
