Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün Adı: | SMA RF Koaksiyel Konnektör | Kaplama: | Altın kaplama |
|---|---|---|---|
| Cinsiyet: | Dişi | İmpedans: | 50Ω |
| Sıklık: | DC~18GHz | Yaşam süresi: | 500 Döngü |
| Uygulama: | İletişim | Malzeme: | Pirinç |
| Vurgulamak: | SMA Kadın Bakır RF Koaksiyel Bağlantısı,Brass Aerospace Grade RF Koaksiyel Bağlantısı,Mikrostripli RF Koaksiyel Bağlantısı |
||
SMA serisi RF koaksiyel konektörleri, kompaktlıkları ve yüksek frekanslı yetenekleri ile tanınır, 18GHz'ye kadar etkili bir şekilde çalışır.geniş bant genişliği, olağanüstü mekanik ve elektrik performansları ve güvenilir bağlantılar. Bu özellikler onları en popüler RF koaksiyel bağlantı türlerinden biri haline getirdi.Havacılık gibi endüstrilerde yaygın olarak kullanılmaktadırlar., denizcilik ve çeşitli diğer alanlar.
Spesifikasyon:
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
| Elektriksel Özellikler | |||
| İmpedans | 50Ω | ||
| Frekans aralığı | 0.3ZHz-18GHz | ||
| Dielektrikler Voltaj direnci | 1000VRMS | ||
| İzolasyon Direnci | ≥5000MΩ ((DC:500V) | ||
| Merkezi Direniş | Merkezi Şef | ≤3.0mΩ | |
| Dış Yönetici | ≤2.0mΩ | ||
| Malzeme ve Mekanik Özellikler | |||
| Merkezi temasın sabitlenmesi | ≥ 26.7 | ||
| Dayanıklılık | 500 kere. | ||
| Kablo Tutma | Kablo tutma minimum gücü | ||
| Sıcaklık | -55°C~+125°C | ||

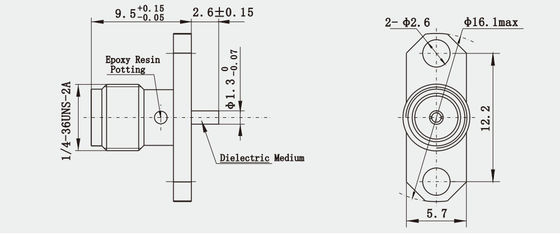

Çizim:(mm)
Özellikleri:
1Yüksek Güvenilirlik: - Aşırı sıcaklık, nem, titreşim altında istikrarlı çalışma,Şok ve diğer sert ortamlar, konektörün uzaydaki uzay aracının karmaşık koşullarında hala iyi bağlantı performansını koruyabilmesini sağlarÖrneğin, bazı havacılık sınıfı SMA konektörleri -55 ° C'den 125 ° C'ye kadar değişen sıcaklıklara dayanabilir ve yüksek hızlanmaya ve güçlü titreşim şoklarına dayanabilir.- Uzayda var olabilecek koroziv maddelere veya ortamlara karşı iyi korozyon direnci, bağlantıların kullanım ömrünü uzatır.
2- Hafif tasarım: - Performans gereksinimlerini karşılamanın öncülünde,Uzay aracının toplam ağırlığını düşürmek ve uzay aracının fırlatma verimliliğini ve operasyonel performansını artırmak için konektörün ağırlığı mümkün olduğunca azaltılır.Örneğin, hafif ağırlıklı malzemeleri kabul etmek veya hafif ağırlığa ulaşmak için yapısal tasarımı optimize etmek.
Uygulama:
1Uzay aracı iletişim sistemi:
Sinyal iletim bağlantısı: Uyduların ve diğer uzay araçlarının iletişim sisteminde, sabit sinyal iletimini sağlamak için çeşitli RF kablolarını ve ekipmanlarını bağlamak için SMA konektörleri kullanılır.Örneğin, uydular ve yer istasyonları arasındaki iletişim bağlantısında, SMA konektörleri RF alıcı modülleri, filtreler,ve normal iletişimi sağlamak için güçlendiriciler.
2Anten sistem bağlantısı: Uzay aracının anten sisteminin, RF sinyali işleme ekipmanına bağlanması gerekir.SMA konektörleri, anten tarafından alınan sinyallerin sonraki işlem devrelerine doğru bir şekilde iletilebilmesini sağlamak için güvenilir bağlantılar sağlayabilir.
Ürün Kataloğu:
1.85 serisi
2.4Serisi
2.92Serisi
SMASerisi
SMP serisi
SMPM serisi
Cam yalıtım ürünleri
Koaksiyel Dalga Kılavuzu Adaptörü
Not:
10.000'den fazla türümüz var.SMA Bağlantısı, Eğer kullandığınız konektör bulunmuyorsa, lütfen bilgilerinizle bizimle iletişime geçin.
