Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|

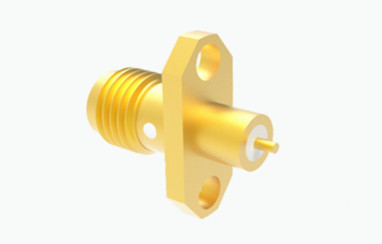

| Ürün Adı: | SMA RF Koaksiyel Konnektör | Kaplama: | Altın kaplama |
|---|---|---|---|
| Cinsiyet: | Dişi | İmpedans: | 50Ω |
| Sıklık: | DC~18GHz | Yaşam süresi: | 500 Döngü |
| Uygulama: | İletişim | Malzeme: | Pirinç |
| Vurgulamak: | 2 delikli Flange RF Koaksiyel Bağlantısı,SMA Kadın RF Koaksiyel Bağlantısı,Brass Aerospace RF Koaksiyel Bağlantısı |
||
SMA serisi RF koaksiyel konektörleri, kompakt tasarımları ve yüksek frekanslı performansları ile 18GHz'ye kadar verimli çalışarak kutlanıyor.küçük bir form faktörü de dahil, geniş bant genişliği, üstün mekanik ve elektrik özellikleri ve güvenilir bağlantı.Havacılık ve uzay gibi sektörlerde yaygın olarak kullanılmaktadırlar., denizcilik ve diğer birçok alan.
Spesifikasyon:
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
| Elektriksel Özellikler | |||
| İmpedans | 50Ω | ||
| Frekans aralığı | 0.3ZHz-18GHz | ||
| Dielektrikler Voltaj direnci | 1000VRMS | ||
| İzolasyon Direnci | ≥5000MΩ ((DC:500V) | ||
| Merkezi Direniş | Merkezi Şef | ≤3.0mΩ | |
| Dış Yönetici | ≤2.0mΩ | ||
| Malzeme ve Mekanik Özellikler | |||
| Merkezi temasın sabitlenmesi | ≥ 26.7 | ||
| Dayanıklılık | 500 kere. | ||
| Kablo Tutma | Kablo tutma minimum gücü | ||
| Sıcaklık | -55°C~+125°C | ||

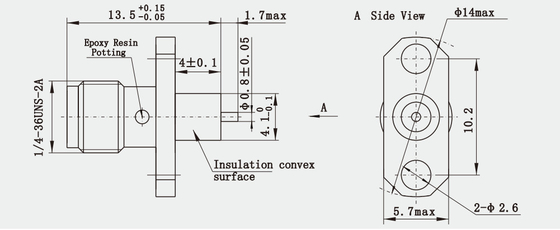

Çizim:(mm)
Özellikleri:
1- Kesin Mekanik Yapı: - Kesin yapısal tasarım, konektörün ipli bağlantısının sıkı ve güvenilir olmasını sağlar, titreşim veya şok koşullarında gevşemesini önler.Bu arada, Bağlantı çubukları ve çubuğu yüksek hassasiyetle işlenerek iyi bir elektrik teması sağlar.kurulum ve kullanım sırasında mekanik strese dayanabilirler ve kolayca hasar görmezler.
2Sıkı Kalite Kontrolü ve Denetimi: - Üretim süreci sıkı bir kalite yönetim sistemi izler,ve ürünlerin kalitesi ve performansının havacılık standartlarına uygun olmasını sağlamak için her üretim adımı sıkı bir şekilde denetlenir ve kontrol edilir.Örneğin, konektörlerin elektrik performansı, mekanik performansı ve çevreye uyumluluğu kapsamlı bir şekilde test edilecek ve doğrulanacak.
3Yüksek Güvenilirlik: - Aşırı sıcaklık, nem, titreşim altında istikrarlı çalışma,Şok ve diğer sert ortamlar, konektörün uzaydaki uzay aracının karmaşık koşullarında hala iyi bağlantı performansını koruyabilmesini sağlarÖrneğin, bazı havacılık sınıfı SMA konektörleri -55 ° C'den 125 ° C'ye kadar değişen sıcaklıklara dayanabilir ve yüksek hızlanmaya ve güçlü titreşim şoklarına dayanabilir.- Uzayda var olabilecek koroziv maddelere veya ortamlara karşı iyi korozyon direnci, bağlantıların kullanım ömrünü uzatır.
Uygulama:
1Ölçme ve kontrol ekipmanı bağlantısı: SMA bağlantıları, radar, telemetri ekipmanı ve yerüstü ölçme ve kontrol istasyonlarındaki diğer cihazları bağlamak için kullanılabilir.Bu cihazlar antenlerle RF bağlantıları gerektirir., sinyal işleme ekipmanları vb. uzay aracının izlenmesini, ölçülmesini ve kontrol edilmesini sağlamak için.
2. Sensör sinyali bağlantısı: bazı sensörler RF sinyalleri için sinyal çıkışı, SMA konektörleri sensör ve sinyal işleme devreleri sensör tarafından algılanan bilgileri iletmek için bağlanabilir.
3Detektörün iç bağlantısı: derin uzay dedektörlerinde, detektörün iç iletişim ekipmanlarını, bilimsel aletleri vb. bağlamak için SMA bağlantıları kullanılabilir.Uzay ortamındaki çeşitli zor koşullara adapte olmak için, yüksek ve düşük sıcaklık değişiklikleri, vakum ortamı, radyasyon vb. gibi.
Ürün Kataloğu:
1.85 serisi
2.4Serisi
2.92Serisi
SMASerisi
SMP serisi
SMPM serisi
Cam yalıtım ürünleri
Koaksiyel Dalga Kılavuzu Adaptörü
Not:
10.000'den fazla türümüz var.SMA Bağlantısı, Eğer kullandığınız konektör bulunmuyorsa, lütfen bilgilerinizle bizimle iletişime geçin.
