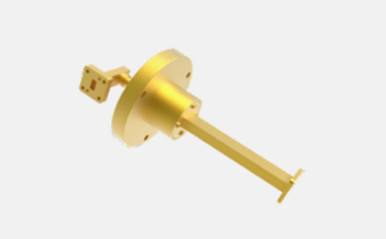

Bir düz ve bir RA L şeklindeki Mikrodalga Dalga Rehberi Döner Eklemler 1L-BJ320-1

Büyük resim : Bir düz ve bir RA L şeklindeki Mikrodalga Dalga Rehberi Döner Eklemler 1L-BJ320-1 En iyi fiyat

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	ELT (Elite)
Sertifika:	ISO-9001-2015
Model numarası:	ELT-RJ-1L-BJ320-1

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1 adet
Fiyat:	negotiable
Ambalaj bilgileri:	Standart ihracat kartonu
Teslim süresi:	5-7 iş günü içinde (stoklar için)
Ödeme koşulları:	T/T, L/C, Western Union
Yetenek temini:	Aylık 1.000 Adet

İletişim

Detaylı ürün tanımı

Ürün Adı:	Dalga Kılavuzu Döner Bağlantı Elemanı	Liman Formu:	BJ320(WR28)
Sıklık:	%40 dalga kılavuzu bant genişliği	Dayanıklılık:	≤1,5
Ekleme Kaybı:	≤1,25dB	Güç kapasitesi:	Ortalama güç 300W
Vurgulamak:	L şeklindeki Mikrodalga Dalga Kılavuzu Döner Eklemler , Bir düz Mikrodalga Dalga Kılavuzu Döner Eklemler , RA Mikrodalga Dalga Kılavuzu Döner Eklemler

Bir düz ve bir RA (L şeklinde) Mikrodalga Dalga Rehberi Döner Eklemleri

Dalga kılavuzu döner eklemler, esas olarak sabit ve dönen parçaların bağlantısı için sinyal iletiminde kullanılır.
Ortak portlar koaksiyel, dikdörtgen dalga kılavuzu portları ve sırt dalga kılavuzu portlarını içerir.
I tipi, L tipi ve U tipi olarak sınıflandırılan dalga kılavuzu döner eklemler ve çok kanallı dalga kılavuzu döner eklemler
Yapı biçimlerine göre.

Spesifikasyon

Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.

Liman Formu	BJ320 ((WR28)
Sıklık	%40 dalga yolu bant genişliği
VSWR	≤1.5
Ekleme kaybı	≤1.25dB
Güç Kapasitesi	Ortalama güç 300W

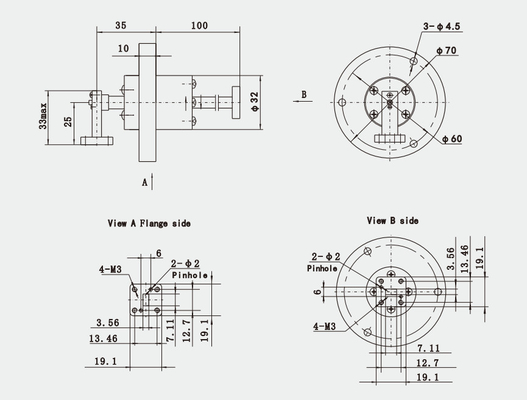

Detaylı çizim

Bir düz ve bir RA L şeklindeki Mikrodalga Dalga Rehberi Döner Eklemler 1L-BJ320-1 1

Test eğrisi örneği:

Bir düz ve bir RA L şeklindeki Mikrodalga Dalga Rehberi Döner Eklemler 1L-BJ320-1 2

Uygulama:

Radar sistemi: Dalga kılavuzu döner eklem, mekanik olarak taranan radar antenleri besleme hattı sistemindeki kilit cihazdır.Radar anten 360° döndürülürken besleme hattında mikro dalga sinyallerinin verimli iletilmesini sağlayabilir, radar sisteminin hedefleri doğru bir şekilde tespit edip takip edebilmesini sağlar.
Havacılık alanı: Uçaklarda, aviyonik ekipmanlarda, dalga kılavuzu döner eklemler farklı yönlerde sinyal iletimini gerçekleştirmek için kullanılır.Uçağın çeşitli pozisyonlarında iletişim ve navigasyon ihtiyaçlarını karşılamak içinÖrneğin, uçakların hava üzerindeki radarlarında, iletişim antenlerinde ve diğer ekipmanlarda, dalga kılavuzu döner eklemler farklı yönlerde istikrarlı sinyal iletimini sağlayabilir.
Uydu ile iletişim: Uydu iletişim sisteminde,Uydu anteninin dönen bölümünde, uyduyu yörüngede istikrarlı bir iletişim bağlantısı sağlamak için dalga kılavuzu döner eklemler kullanılabilir., ve aynı zamanda, yeryüzü veya diğer uyduların kapsamını gerçekleştirmek için ihtiyacı göre pozisyon ayarlanabilir.
Endüstriyel Otomasyon: Bazı endüstriyel otomasyon ekipmanlarında, örneğin döner robotlarda ve otomatik üretim hatlarında, dalga kılavuzu döner eklemler, ekipman içinde sinyal iletimini ve kontrolünü gerçekleştirmek için kullanılabilir.Ekipmanın esnekliğini ve güvenilirliğini artırmak.

Not:
10.000'den fazla türümüz var.BağlantıEğer kullandığınız konektör bulunmuyorsa, lütfen detaylarınızla bizimle iletişime geçin- Evet..
