Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|

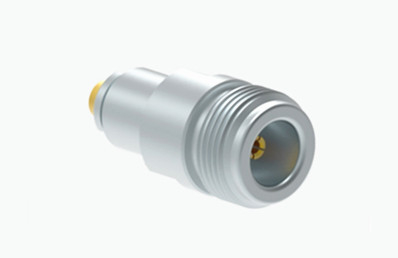

| Ürün Adı: | N Tipi RF Koaksiyel Konnektör | Kaplama: | Altın Kaplama/ Nikel Kaplama |
|---|---|---|---|
| İmpedans: | 50Ω | Frekans aralığı: | DC~11GHz(Maks.18GHz) |
| Model: | N-K416G | VSWR'ye Karşı: | ≤1.3 |
N tipi konektörler, sağlam titreşim karşıtı yetenekleri ve üstün elektrik özellikleri ile ünlü olan, tipik bir frekans aralığı 11 GHz'e kadar olan ipli koaksiyel konektörlerdir.Ancak, 18 GHz'e kadar frekansları destekleyebilirler. Döner çiftleme tasarımı düşük gürültü ve şok ve titreşimlere karşı yüksek direnç sağlar. LTI N konektörlerimiz MIL-C-39012 standartlarına uymaktadır.Bu konektörler çeşitli RF kablolarıyla uyumludur ve havacılık gibi endüstrilerde yaygın olarak kullanılır, havacılık, radar sistemleri, mikrodalga iletişimleri, dijital iletişimler ve test ve ölçüm aletleri.
Çeşitli müşteri gereksinimlerini karşılamak için çeşitli N tipi konektörler ve adaptörler için özelleştirme seçenekleri sunuyoruz.Flanş montajı veya bölme montajı, özel ihtiyaçlarınıza göre çözümler sağlayabiliriz.
Özellikleri
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
| Elektriksel Özellikler | ||
| İmpedans | 50Ω | |
| Frekans aralığı | DC ~ 11GHz ((Max.18GHz) | |
| Adlık Voltaj | 1000VRMS* ((Max.Deniz seviyesi) | |
| Dielektrikler Voltaj direnci | 1500VRMS* ((Max.Deniz Dolu) | |
| İzolasyon Direnci | ≥5000MΩ | |
| Merkezi Direniş | Dış iletken | ≤0,5mΩ |
| Merkezi kondüktör | ≤1,5mΩ | |
| VSWR | ≤1.3 | |
| Malzeme ve Mekanik Özellikler | ||
| Merkezi Şef | Erkek | Brass,
Nikel kaplama |
| Dişi | Fosfor Bronz,
Nikel kaplama |
|
| Dayanıklı İletişim | Fosfor Bronz | Nikel kaplama |
| Kabuk / Ev | Bakır Paslanmaz çelik |
Nikel kaplama |
| Kablo Klemesi | Bakır | Nikel kaplama |
| İzolatör | PTFE | |
| Paket | Silikon Kauçuk | |
| Dayanıklılık | 500 döngü | |

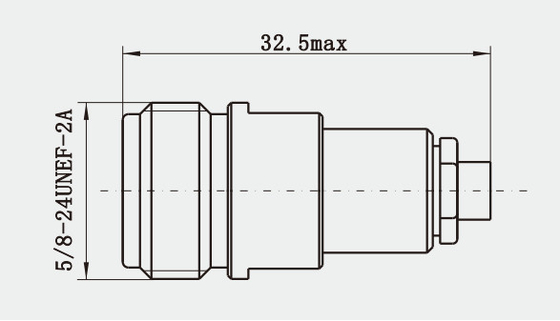

Detaylı çizim
Ürün Kataloğu:
| RF Adaptörü |
| RF kabloları |
| Cam-metal hermetik mühürler |
| J30J Serisi Bağlantısı |
| Mikrodalga döner eklemler |
| Koaksiyel Adaptör'e dalga kılavuzu |
| SMA/SSMA RF Bağlantısı |
| SMP/SSMP RF Bağlantısı |
| MCX/MMCX RF Bağlantısı |
| TNC RF Bağlantısı |
| N Tipi RF Bağlantısı |
| BNC RF Bağlayıcısı Millimeter Dalga Bağlayıcısı (2.4mm, 2.92mm) |
Özellikleri:
1Geniş bant genişliği iletim: 0 ila 11 GHz arasında değişen geniş sinyal frekans aralığını destekler ve geliştirilmiş tür 18 GHz'e kadar bile kapsayabilir.Çeşitli RF uygulamalarının ihtiyaçlarını karşılamak.
2Düşük Kayıp: Yüksek kaliteli malzemeler ve hassas üretim süreciyle sinyal iletimi sırasında oluşan kayıp son derece düşüktür.Sinyal iletiminin verimliliğini ve kalitesini artırmaya yardımcı olan.
3Yüksek koruma: kabuk genellikle iyi elektromanyetik koruma performansına sahip metal malzemeden yapılır.Sinyal iletimine dış elektromanyetik müdahalelerin etkisini etkili bir şekilde önleyebilen.
4. Güçlü dayanıklılık: Özel bir işlem ve testten sonra, sert çevresel koşullar altında (yüksek sıcaklık, düşük sıcaklık, nem gibi) istikrarlı bir şekilde çalışabilir.) ve uzun bir hizmet ömrüne sahiptir..
Uygulamalar:
1Havacılık: Havacılık alanında konektörler için son derece yüksek performans gereksinimleri vardır ve N tipi iplik kablosu RF konektörleri uydu iletişiminde, radar sistemlerinde,Uçak navigasyonu ve yüksek güvenilirliği için diğer kilit sistemler, yüksek sıcaklık direnci, titreşim direnci ve diğer özellikler.
2Yayın ve televizyon ekipmanları: Yayın ve televizyon iletim sisteminde, N tipi bağlantı kablosu RF konektörleri, verici, alıcı,Yayın ve televizyon sinyallerinin yüksek kaliteli iletilmesini sağlamak için antenler ve diğer ekipmanlar.
3Endüstriyel otomasyon: Endüstriyel otomasyon kontrol sisteminde, çeşitli sensörleri bağlamak için N tipi bağlantılar kullanılabilir.Verilerin hızlı iletilmesini ve kontrol talimatlarının doğru bir şekilde uygulanmasını gerçekleştirmek için aktüatörler ve denetleyiciler.
* Standart ihracat kartonu
* Müşterilerin gereksinimlerine göre
Not:
Sorgularınızı en kısa sürede almak için sabırsızlanıyoruz. Lütfen ihtiyacınız olanlarla iletişime geçin.rekabetçi fiyat, zamanında yanıt, zamanında teslimat
