Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün Adı: | TNC Kablo Konektörü | Kaplama: | Nikel kaplama |
|---|---|---|---|
| İmpedans: | 50Ω | Dayanıklılık: | 500 Döngü |
| İletişim malzemesi: | Pirinç, BeCu | Malzeme: | Pirinç |
| Tasarım Standardı:: | IEC 60169-17 | Türü: | dümdüz |
| Vurgulamak: | Dört delikli Flange RF Koaksiyel Bağlantısı,Bakır RF Koaksiyel Bağlantısı,CXN3506 RF Koaksiyel Bağlantısı |
||
CXN3506/MF108A için TNC Sağ Köşeli 4 Delik Flanş Kadın RF Koaksiyel Bağlantısı
TNC serisi ürünü, çiftleşme için vida iplikleri ile ayırt edilen, BNC konektörünün ipliklü bir varyantıdır.ve su geçirmez RF konektörleri tutarlı bir 50 ohm impedans korur ve DC-11 GHz frekans aralığında çalışmak için tasarlanmıştır. İki ana tür TNC konektörleri vardır: standart ve ters kutupsal. esas olarak ölçekli dökme ve kalıplı bileşenlerden üretilen,Bu uygun maliyetli konektörler geniş bir ticari uygulama yelpazesi için uygundur.TNC konektörleri anten bağlantıları için yaygın olarak kullanılır ve radar, kablosuz,iletişimEk olarak, ters kutupluk ve TNC konektörünün 75 ohm versiyonları da mevcuttur.
Özellikleri
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
|
Elektriksel Özellikler
|
||||
|
İmpedans
|
50Ω
|
|||
|
Frekans aralığı
|
DC~4GHz
|
|||
|
Adlık Voltaj
|
2500VRMS (En yüksek deniz seviyesi)
|
|||
|
Dielektrikler Voltaj direnci
|
750VRMS (En yüksek deniz seviyesi)
|
|||
|
İzolasyon Direnci
|
≥2000MΩ
|
|||
|
Temas direnci
|
Dış iletken
|
≤6mΩ
|
||
|
Merkezi kondüktör
|
≤1,5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
Mekanik Özellikleri
| Tasarım standardı | IEC 60169-17 |
| RoHS Uyumlu | - Evet. |
| Merkezi İletişim Sonlandırma | Kırk |
| Dış İletişim Bitişimi | Kırk |
| Çiftleşme Döngüleri | 500Dönem |
| İletişim Koruma | 10N min |
| Kablo Tutma | 100N min |
| Çiftleşme Gücü | 13.6N en fazla |
| Bağlantıyı çözme gücü | 13.6N en fazla |

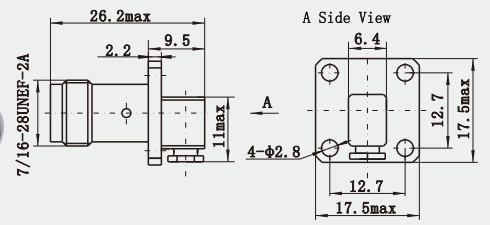

Detaylı çizim
Özellikleri:
1Yüksek mekanik dayanıklılık ve dayanıklılık: genellikle tunç veya paslanmaz çelikten yapılır, yüzey işlemi nikel veya altın kaplama içerebilir,Kolay hasar olmadan yüzlerce kez fişleme ve fişleme işlemlerine dayanabilir, ancak aynı zamanda çeşitli zorlu ortamlara uygun belirli bir germe kuvvetine ve basıncaya dayanabilir.
2İyi su geçirmezlik: Bağlantı parçası, dış mekan ve diğer nemli ortamlar için uygun iyi su geçirmezlik özelliklerine sahip mühürlü bir yapıyı benimser.
Uygulama:
1Uydu navigasyon ölçüm anten: Jeodetik anket ve haritalama, okyanus anketleri, su yolları anketleri, kazma anketleri, sismik izleme senaryolarında,Köprü deformasyon izleme, toprak kayması izleme ve rıhtımın otomatik çalışması vb., TNC bağlantısı uydu navigasyonu ölçüm antenini harici ekipmanla bağlar,Kablosuz sinyalleri iletir ve güç sağlar..
2Havacılık alanı: Havacılık kontrolü: Havacılık kontrol sisteminde,Havacılık iletişiminin doğruluğunu ve güvenilirliğini sağlamak için ilgili radyo ekipmanlarının bağlantısı için TNC dişi konektörleri kullanılır.
Not:
10.000'den fazla türümüz var.TNC konektörüEğer kullandığınız konektör bulunmuyorsa, lütfen detaylarınızla bizimle iletişime geçin- Evet..
