Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün Adı: | TNC Kablo Konektörü | Kaplama: | Nikel kaplama |
|---|---|---|---|
| İmpedans: | 50Ω | Dayanıklılık: | 500 Döngü |
| İletişim malzemesi: | Pirinç, BeCu | Malzeme: | Bas |
| Tasarım Standardı:: | IEC 60169-17 | Türü: | dümdüz |
| Vurgulamak: | MF147B RF Koaksiyel Bağlantı,TNC Erkek RF Koaksiyel Bağlantısı,Nikel kaplamalı RF Koaksiyel Bağlantısı |
||

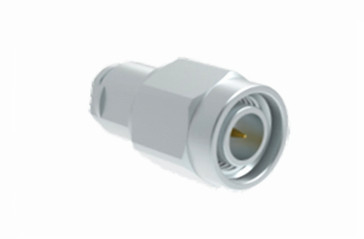

2. TNC Erkek Nikelli Malzeme MF147A/MF147B Kablo için RF Koaksiyel Bağlantısı
TNC serisi, güvenli çiftleşmeyi kolaylaştıran vida iplikleri ile karakterize edilen BNC konektörünün iplikli bir uyarlamasını temsil eder.Su geçirmez konektörler, tutarlı bir 50 ohm impedans sağlar ve DC 11 GHz frekans aralığında çalışmak için tasarlanmıştır.TNC konektörlerinin iki çeşidi vardır: standart ve ters kutupsal.Onları endüstriyel veya yüksek performanslı alternatiflerden daha uygun fiyatlı ve biraz daha düşük performanslı hale getirmekGenellikle anten bağlantılarında kullanılan TNC konektörleri, radar sistemlerinde, kablosuz iletişimlerde ve daha geniş endüstriyel sektörlerde de uygulanmaktadır.Ek olarak, ters kutupluk ve 75 ohm TNC konektörleri de erişilebilir.
Özellikleri
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
|
Elektriksel Özellikler
|
||||
|
İmpedans
|
50Ω
|
|||
|
Frekans aralığı
|
DC~4GHz
|
|||
|
Adlık Voltaj
|
2500VRMS (En yüksek deniz seviyesi)
|
|||
|
Dielektrikler Voltaj direnci
|
750VRMS (En yüksek deniz seviyesi)
|
|||
|
İzolasyon Direnci
|
≥2000MΩ
|
|||
|
Temas direnci
|
Dış iletken
|
≤6mΩ
|
||
|
Merkezi kondüktör
|
≤1,5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
Mekanik Özellikleri
| Tasarım standardı | IEC 60169-17 |
| RoHS Uyumlu | - Evet. |
| Merkezi İletişim Sonlandırma | Kırk |
| Dış İletişim Bitişimi | Kırk |
| Çiftleşme Döngüleri | 500Dönem |
| İletişim Koruma | 10N min |
| Kablo Tutma | 100N min |
| Çiftleşme Gücü | 13.6N en fazla |
| Bağlantıyı çözme gücü | 13.6N en fazla |

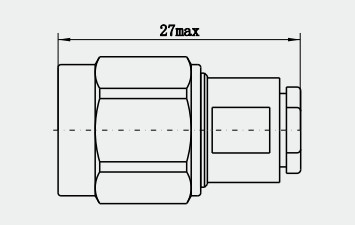

Detaylı çizim
Özellikleri:
1Korrozyona dayanıklılık ve dayanıklılık: Korrozyona dayanıklılık, dayanıklılık, toz geçirmezlik ve diğer özelliklere sahiptir, dış mekan uygulamaları için uygundur,ve malzeme ve yüzey tedavisi, sert ortamlarda uzun süre istikrarlı bir şekilde çalışmasını sağlar.
2Yüksek mekanik dayanıklılık: genellikle tunç, paslanmaz çelik ve diğer metal malzemelerden yapılır, iyi mekanik dayanıklılığa sahip, belli bir derece dış kuvvete ve gerilmeye dayanabilir.
Uygulama:
1. Fieldbus bağlantısı: Endüstriyel otomasyon kontrol sisteminde, TNC kablo bağlantısı, programlanabilir mantıksal denetleyici (PLC) gibi fieldbus cihazlarını bağlamak için kullanılabilir.Dağıtılmış kontrol sistemi (DCS) ve diğer iletişim kabloları, cihazlar arasındaki veri aktarımını ve kontrol komutlarının etkileşimini gerçekleştirmek, endüstriyel üretimin otomasyon derecesini ve verimliliğini artırmak için.
2Sensör ve aktüatör bağlantısı: Sıcaklık sensörleri, basınç sensörleri, motor sürücüleri vb. gibi çeşitli endüstriyel sensörleri ve aktüatörleri bağlamak için kullanılır.sensörler tarafından tespit edilen sinyalleri kontrol sistemine aktarmak için, ve aynı zamanda üretim sürecinin kesin izlenmesi ve kontrolü gerçekleştirmek için, aktüatörlere kontrol talimatlarını iletir.
Not:
10.000'den fazla türümüz var.TNC konektörüEğer kullandığınız konektör bulunmuyorsa, lütfen detaylarınızla bizimle iletişime geçin- Evet..
