Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün Adı: | TNC RF Konektörü | Kaplama: | Nikel kaplama |
|---|---|---|---|
| İmpedans: | 50Ω | Tasarım Standardı: | IEC 60169-17 |
| İletişim malzemesi: | Pirinç, BeCu | Dayanıklılık: | 500 Döngü |
| Türü: | Ra | Uygulama: | RF |
| Cinsiyet: | Erkek | ||
| Vurgulamak: | TNC Tipi RF Koaksiyel Bağlantısı,Paslanmaz çelik RF Koaksiyel Bağlantısı,Sağ açılı RF Koaksiyel Bağlantısı |
||

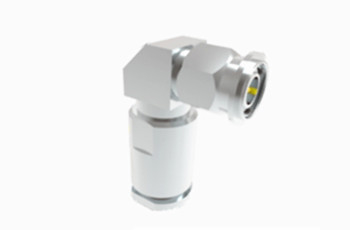

Paslanmaz Çelik TNC Tipi Erkek Sağ Köş RF Koaksiyel Bağlantısı
TNC serisi, BNC konektörünün ipli bir tekrarını sunar, vida iplik çiftleşmesi ile ayırt edilir ve minyatür, ipli,50 Ohm tutarlı bir impedansla su geçirmez birimlerBu konektörler, DC'den 11 GHz'e kadar uzanan bir frekans aralığında etkili bir şekilde çalışır. İki çeşit mevcuttur: standart ve ters kutupluk.Bu maliyetli konektörler, üst düzey endüstriyel ürünlerin performansına uymayabilir, ancak çok sayıda ticari uygulama için uygundur.Anten bağlantılarında yaygın olarak kullanılan TNC konektörleri, aviyonik, iletişim ve çeşitli endüstriyel sektörlerde yaygın bir şekilde kullanılmaktadır.ters kutupluk ve 75 Ohm varyasyonları özel uygulama ihtiyaçlarını karşılar.
Özellikleri
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
|
Elektriksel Özellikler
|
||||
|
İmpedans
|
50Ω
|
|||
|
Frekans aralığı
|
DC~4GHz
|
|||
|
Adlık Voltaj
|
2500VRMS (En yüksek deniz seviyesi)
|
|||
|
Dielektrikler Voltaj direnci
|
750VRMS (En yüksek deniz seviyesi)
|
|||
|
İzolasyon Direnci
|
≥2000MΩ
|
|||
|
Temas direnci
|
Dış iletken
|
≤6mΩ
|
||
|
Merkezi kondüktör
|
≤1,5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
Mekanik Özellikleri
| Tasarım standardı | IEC 60169-17 |
| RoHS Uyumlu | - Evet. |
| Merkezi İletişim Sonlandırma | Kırk |
| Dış İletişim Bitişimi | Kırk |
| Çiftleşme Döngüleri | 500Dönem |
| İletişim Koruma | 10N min |
| Kablo Tutma | 100N min |
| Çiftleşme Gücü | 13.6N en fazla |
| Bağlantıyı çözme gücü | 13.6N en fazla |
Özellikleri:
1İyi çevresel dayanıklılık: genellikle tunç veya paslanmaz çelikten yapılır, yüzey işlemi korozyon direnci artırmak ve kullanım ömrünü uzatmak için nikel veya altın kaplama içerebilir,Dışarıda kullanılabilir., nemli, tozlu ve diğer sert ortamlar.
2Çoklu fişleme: En az 500 fişleme ve fişleme işlemine zarar vermeden dayanabilir.Bu özellikle sık bağlantılar ve bağlantı kesmeler gerektiren uygulamalarda önemlidir..
Uygulama:
1Havacılık kontrolü: Havacılık kontrol sisteminde, havacılık iletişiminin doğruluğunu ve güvenilirliğini sağlamak için ilgili radyo ekipmanlarının bağlantısı için TNC kadın bağlantıları kullanılır.
2. Tıbbi ekipman: Bazı tıbbi ekipmanlarda, örneğin MRI (Manyetik Rezonans Görüntüleme) ve ultrason ekipmanlarında,TNC konektörleri, yüksek hassasiyetli tıbbi tespit ve teşhis elde etmek için sensörleri ve sinyal işleme ünitelerini bağlamak için kullanılır.

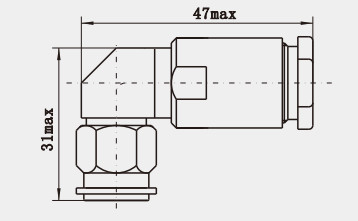

Ayrıntılı çizimPaslanmaz Çelik TNC Tipi Erkek Sağ Köş RF Koaksiyel Bağlantısı :
Birim: ((mm)
Not:
10.000'den fazla türümüz var.TNC konektörüEğer kullandığınız konektör bulunmuyorsa, lütfen detaylarınızla bizimle iletişime geçin- Evet..
